GeeetechA20M打印机挤出头安装滑车结构

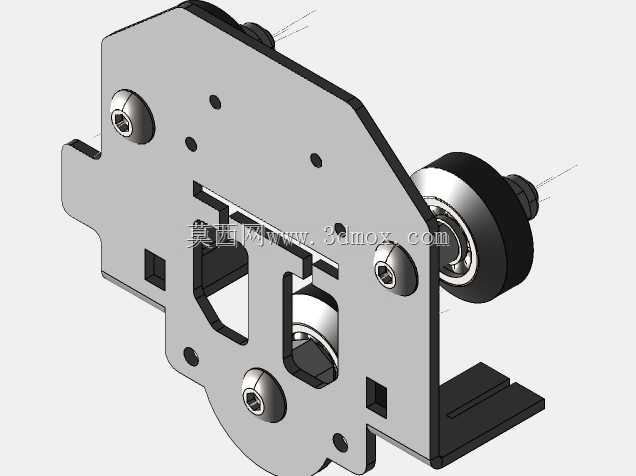

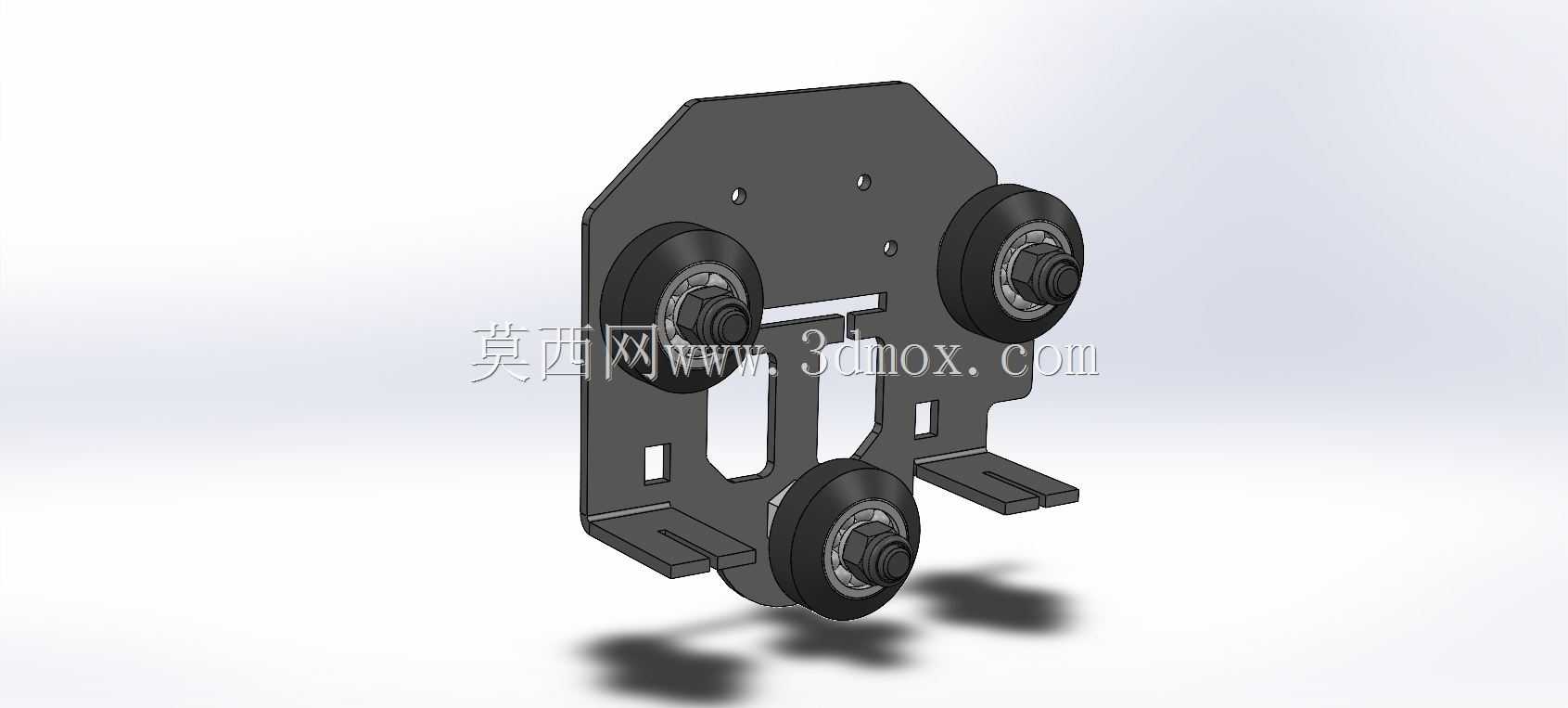

该结构为FDM熔融沉积型3D打印机的X轴运动滑车组件，直接承载挤出头总成完成X轴向的打印路径运动，是桌面级3D打印机核心运动执行部件之一，直接决定打印过程中挤出头的运动稳定性与定位精度，最终影响成型件的表面质量与尺寸公差。从结构设计来看，主体安装板采用一体化钣金冲压成型，板材厚度适配桌面级设备的载荷需求，板件上预留的多组安装孔位分别对应挤出头固定、线束固定、限位触发片安装、同步带压片固定的功能需求，孔位位置公差经过匹配校准，可保证挤出头安装后与热床平面的垂直度符合打印要求。板件上开设的多组镂空槽一方面用于减轻运动部件整体重量，降低X轴步进电机的驱动负载，提升高速运动时的响应速度，减少启停过程中的惯性过冲；另一方面可作为挤出头散热风道的流通通道，避免热端热量向上传导导致挤出机送丝段出现堵头故障。组件搭载的三个偏心调节滚轮采用包胶轴承结构，滚轮外圈为耐磨聚氨酯材质，可直接卡装在X轴线性铝型材导轨上，其中两个滚轮布置于板件上部，单个滚轮布置于板件下部，形成三角稳定支撑结构，通过滚轮中心的偏心螺母可调节滚轮与导轨的预紧间隙，既可以消除运动过程中的晃动间隙，又能避免预紧力过大导致的滚轮磨损加快、运动阻力升高问题。安装板下部伸出的两组平行托板为挤出头散热块的安装定位面，托板上的定位槽可保证挤出头安装后喷嘴中心与打印坐标系原点的位置匹配，无需后期反复校准偏移量。从安装边界来看，该滑车整体外轮廓尺寸适配Geeetech A20M机型的X轴导轨安装间距，安装完成后运动行程内不会与机架两侧的同步带轮、限位开关发生干涉，滚轮的安装轴距完全匹配2020系列铝型材导轨的卡槽尺寸，可直接替换同规格机型的损坏滑车部件，也可作为同结构尺寸DIY 3D打印机的运动组件选型参考。在实际打印工况下，该滑车随X轴同步带做往复直线运动，最高运动速度可适配桌面级设备常见的180mm/s打印速度，运动过程中包胶滚轮可吸收部分导轨拼接产生的微小振动，减少打印层纹的产生；板件的刚性设计可避免高速运动时的结构形变，保证挤出头在高速移动、快速换向过程中位置稳定，不会出现喷嘴偏移导致的打印错层问题。
