德标Schuko单联墙壁电源插座结构设计

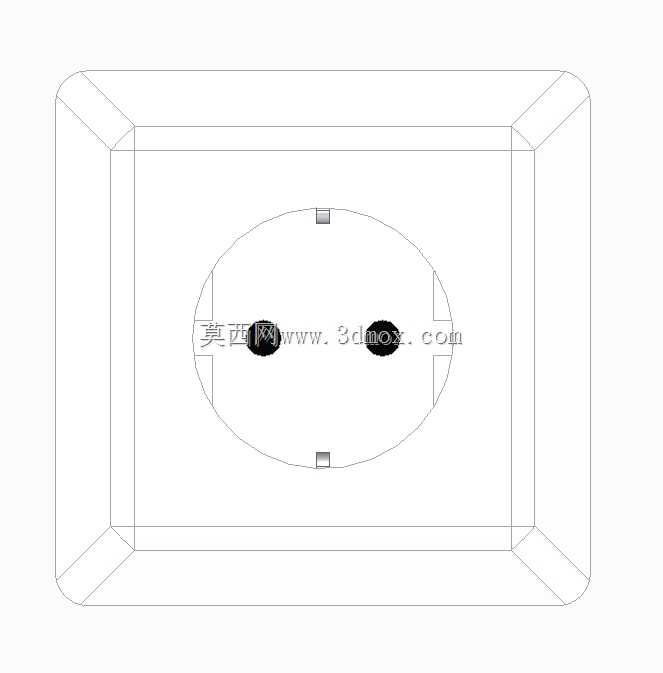

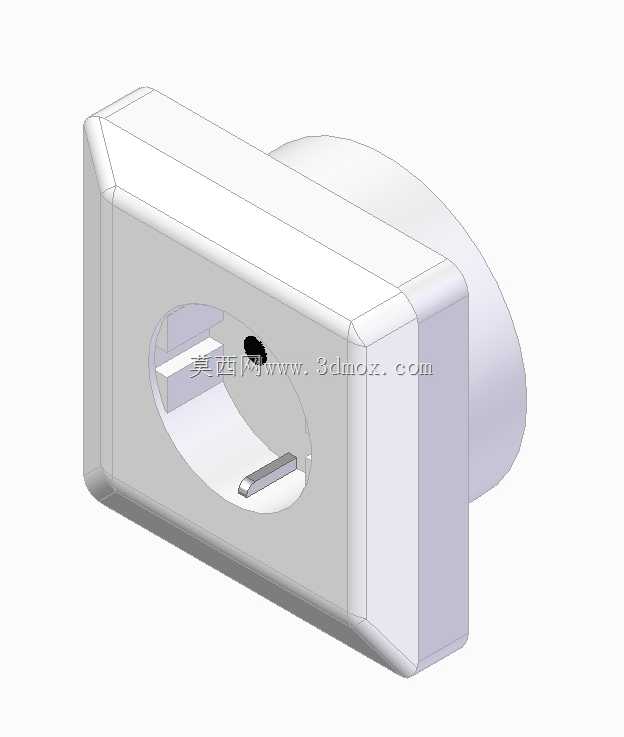

　　这款单联Schuko插座的三维结构设计，核心围绕民用及商用低压供电场景的墙面取电需求展开，适配欧洲地区主流的Type F接地插座标准，可直接嵌入标准86型暗装接线盒完成固定，为各类带欧规插头的用电设备提供稳定的市电接入端口。从实际使用场景来看，这类插座广泛应用于住宅室内墙面、办公工位配电、商业空间供电点位布设，既可以作为独立供电单元单独安装，也可多联组合排布在长条形面板上，满足同一区域多设备同时取电的需求。设计过程中优先考虑了安装适配性与使用安全性，整体外轮廓采用带圆角的方形面板结构，边缘做了小弧度倒角处理，既能够覆盖接线盒与墙面之间的安装缝隙，也能避免尖锐边角在日常使用中造成磕碰损伤。面板中部的圆形插拔区域做了下沉式限位设计，

　　能够引导插头精准对准插套位置，减少插偏、斜插导致的内部铜件变形问题；两个接地弹片的触点位置对称分布在圆形区域上下两侧，插合时可先于火线零线接触，拔出时后于带电端子断开，从结构上保障插拔过程的接地可靠性，避免带电插拔瞬间的漏电风险。内部插套采用对称式布局，火零线插套的夹持力经过结构校核，既能够保证插头插入后接触电阻稳定在合格范围内，不会因长期使用出现接触不良发热的问题，也能控制插拔力度在用户可轻松操作的区间，不会出现插接过紧难以拔出、或是过松容易松脱的情况。安装边界方面，面板背部的卡扣结构与接线盒的卡位尺寸完全匹配，安装时无需额外调整即可卡入到位，背部的接线端子预留了足够的导线接入空间，可适配常规1.5-2.5平方毫米的铜芯电源线，

　　接线完成后推入暗盒即可通过面板螺丝完成固定，安装公差控制在±0.2mm以内，可适配市面绝大多数同规格暗装底盒，不会出现面板歪斜、缝隙不均的安装问题。面板表面做了平整化处理，无多余的凸起结构，日常清洁时可直接擦拭，不易积灰；整体结构无易松动的小零部件，长期插拔使用的结构寿命可满足万次以上的插拔测试要求，适配日常场景下的高频使用需求。
