TO-220封装配套齿形铝制散热结构件

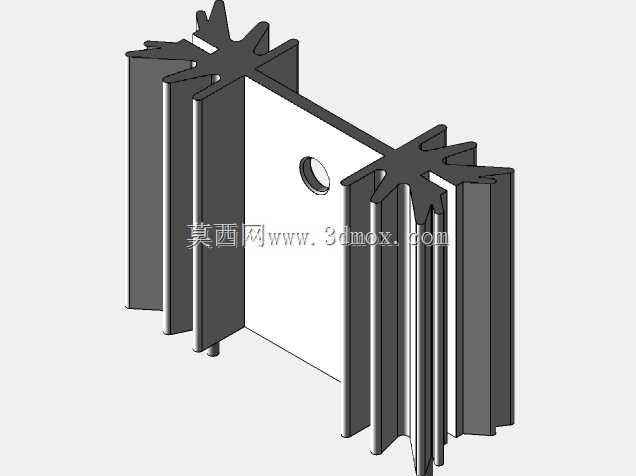

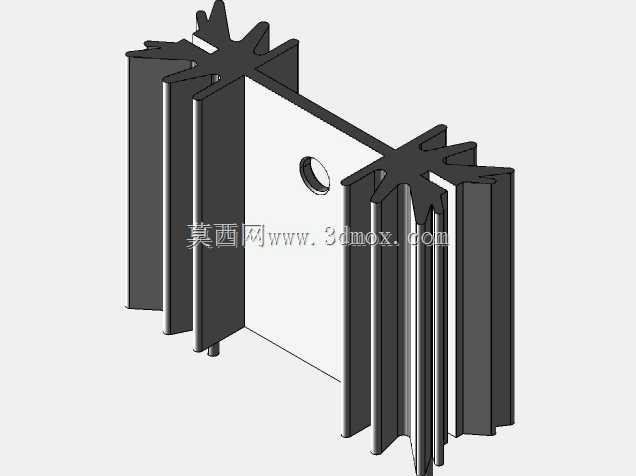

　　这款散热结构件主要面向TO-220封装的功率半导体器件配套使用，常见于线性稳压电源、开关电源输出级、小功率电机驱动板、固态继电器模组、工业控制板卡的功率回路中，解决小空间内分立功率器件的温升超标问题。从结构设计来看，主体采用对称式多鳍片布局，两端设置星状放射形齿组，中间为平整贴合基面，基面上预留的圆形安装孔用于配合螺丝或者卡扣将散热件压紧在器件塑封面的金属散热区，安装时需在贴合面涂覆薄层导热硅脂填充微观间隙，降低接触热阻。鳍片采用不等厚的冲压拉伸成型结构，靠近基面的鳍片根部厚度更大，既保证热量从基面快速传导到鳍片末端，也避免鳍片过长在振动工况下出现形变歪斜，两端的放射齿组额外拓展了与空气的接触面积，

　　同时在自然对流场景下可以引导冷热空气沿齿间缝隙流动，无需额外配置风扇即可满足15W以内耗散功率的散热需求。安装边界方面，基面的贴合区域尺寸完全匹配TO-220封装的标准散热面尺寸，鳍片整体向外延伸的高度控制在常规板卡元件安全间距范围内，不会和周边的电解电容、接插件等元件产生空间干涉，安装孔的位置公差按照IT12级精度控制，适配市面上绝大多数TO-220器件的安装孔位，不需要二次打孔加工即可直接装配。设计过程中重点平衡了散热效率与占用空间的矛盾，没有盲目增加鳍片高度和密度，而是通过两端异形齿的设计在有限投影面积内提升散热面积，同时鳍片之间的间距保留了足够的积灰冗余，即使在工业现场多粉尘的环境下长期使用，

　　也不会因为鳍片间隙堵塞导致散热效率大幅衰减。结构的边角处都做了小圆弧倒角处理，避免生产装配过程中锋利的切边划伤操作人员，也不会划破周边导线的绝缘层。整个零件采用一体挤压成型工艺，材料选用6063铝合金，兼顾导热性能与加工成本，表面做本色阳极氧化处理，在提升表面辐射散热能力的同时，避免长期使用出现氧化锈蚀掉屑的问题，适配常规波峰焊、手工焊后的板卡装配流程，不会经过焊接高温出现形变或者涂层脱落的问题。
