CA6140车床用日内瓦间歇传动构件

　　在普通车床的进给传动链与辅助转位机构中，间歇传动构件的运行精度直接决定了工位切换的可靠性，这款适配CA6140车床的日内瓦传动件，正是针对车床刀架自动转位、周期性进给的工况需求设计的间歇执行元件。从实际应用场景来看，这类构件常被用在车床的多工位刀架转位驱动单元中，配合主动拨盘完成固定角度的间歇回转，实现刀架在不同切削工位间的精准切换，避免连续传动带来的工位错位问题，同时也可用于车床润滑系统的周期性供油驱动、排屑机构的间歇送进环节，适配车床低速、中载、频繁启停的运行工况。从功能特性上看，该构件采用双销槽对称布局，传动过程中进入啮合与脱离啮合的阶段存在柔性缓冲区间，不会出现刚性冲击带来的传动异响，相比棘轮机构，

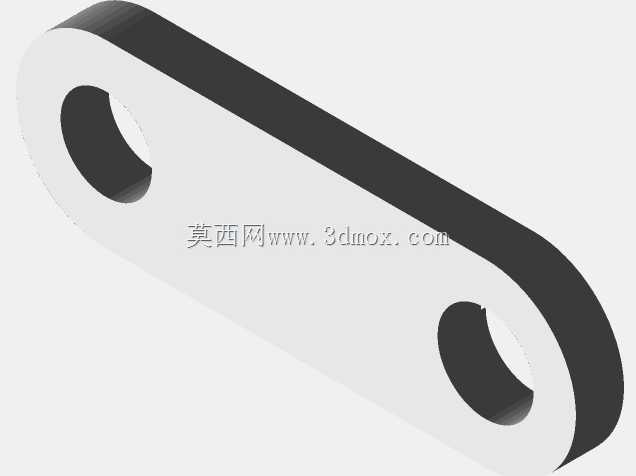

　　其传动过程的动平衡表现更优，在车床额定转速区间内运行时，工位定位精度可控制在机械加工要求的公差范围内，不会出现过冲或者转位不到位的问题，能有效减少刀架重复定位误差对加工件尺寸精度的影响。设计过程中，首先结合CA6140车床的安装空间边界确定了构件的整体轮廓尺寸，两端的传动销孔中心距严格匹配车床原有传动链的安装距，无需对车床原有安装基座做二次改造即可直接替换原有磨损构件，构件的厚度尺寸适配车床传动腔的内部轴向空间，安装后不会与腔体内壁、相邻传动齿轮发生运动干涉。外形设计上采用长圆形的整体轮廓，边缘做了圆弧过渡处理，避免应力集中在轮廓转角处，提升构件在频繁启停冲击下的疲劳强度，

　　两个传动销孔的内径尺寸与车床原有传动销的外径采用基孔制间隙配合，装配时可顺利完成销连接，同时孔位周边做了局部加厚处理，抵消传动过程中销孔位置受到的挤压应力，延长构件的实际使用寿命。建模过程中严格遵循机械加工的工艺要求，所有非配合面的轮廓公差取自由公差等级，配合面的粗糙度要求匹配车床传动件的通用加工标准，既不会因为过高的精度要求提升加工成本，也不会因为精度不足导致装配后传动卡滞。从安装边界来看，该构件的回转中心与主动拨盘的中心距严格按照日内瓦机构的传动比公式计算确定，安装时只需保证两轴的平行度误差在允许范围内，即可实现平稳的间歇传动，构件的最大回转半径经过校核，运行全程不会触碰传动腔内的润滑油路管线与其他固定结构，适配CA6140车床原有传动系统的所有安装约束条件。
