CA6140车床传动花键轴带轮组件结构

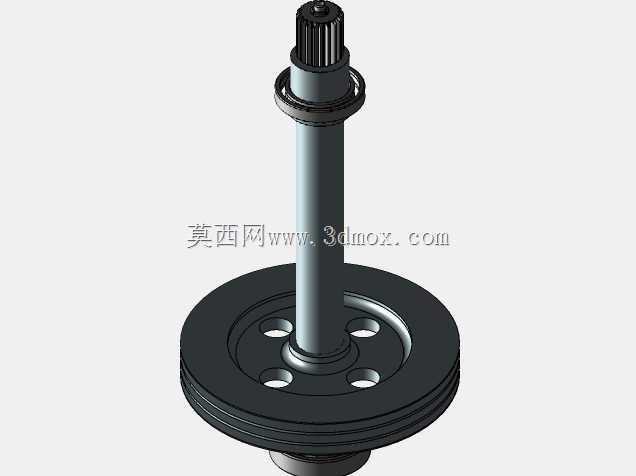

　　该轴系组件是CA6140普通车床主轴箱传动链路中的核心动力传递部件，主要承担电机到主轴之间的中段扭矩传输功能，安装位置位于主轴箱输入侧与变速机构衔接的腔体内，工作时需持续承受带传动带来的径向张紧力与花键啮合的交变扭矩，对轴的同轴度、带轮的动平衡精度都有明确的工程要求。从结构设计来看，组件采用一体式长轴搭配单组多楔带轮的布局，轴身上段加工有渐开线花键齿，用于和滑移变速齿轮啮合，可在齿轮轴向滑移时保持稳定的扭矩传递，避免平键连接在滑移工况下出现的卡滞、键侧磨损过快问题；花键下方设计有轴肩与卡簧槽，用于安装限位挡圈，对滑移齿轮的轴向行程做硬限位，防止齿轮脱啮。带轮部分采用四孔安装结构，通过端面的定位止口与轴身的配合段实现同轴定位，

　　四个均布的安装孔用于穿设紧固螺栓，将带轮与轴身刚性连接，传递带传动输入的动力；带轮轮槽采用多楔带适配的槽型，相比普通V带可在相同张紧力下传递更大扭矩，同时减少传动过程中的滑差率，提升车床主轴转速的稳定性。设计过程中需严格控制轴的各段同轴度公差，尤其是花键段、带轮安装段、轴承配合段的径向圆跳动需控制在0.02mm以内，避免高速运转时出现轴系振颤，影响车床加工的表面粗糙度；带轮安装端面与轴中心线的垂直度公差需控制在0.015mm以内，防止带轮运转时出现偏摆，加剧皮带磨损与轴承的额外轴向载荷。安装边界方面，轴的总长度需匹配主轴箱对应腔体的轴向空间，带轮的最大外圆直径需避让箱体内壁与周边的润滑管路，

　　花键段的有效啮合长度需满足滑移齿轮的全行程啮合要求，卡簧槽的位置尺寸需与齿轮的限位行程精准匹配，避免出现齿轮挂挡不到位或超程脱挡的问题。实际应用中，该组件的运转稳定性直接影响车床的切削性能，若轴的刚性不足或带轮动平衡不达标，在重切削工况下会出现转速掉差、加工振纹等问题，因此建模时需对各配合面的公差、轴的挠度做校核计算，确保组件在额定转速、额定扭矩工况下长期可靠运行。
