3/8英寸卡扣式驱动棘轮扳手本体结构

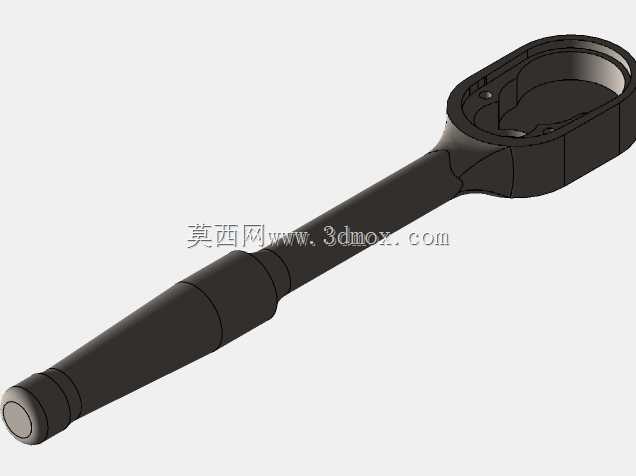

　　在机加工车间的日常拆装作业、设备维保现场的紧固件操作、装配线的工位辅助作业中，棘轮扳手都是出现频率极高的手动工具，而3/8英寸规格的驱动头，恰好覆盖了从M6到M14范围内绝大多数常用紧固件的操作需求，既不会像1/4英寸驱动头那样扭矩上限不足，也不会像1/2英寸驱动头那样整体偏重、在狭小空间操作灵活性差，是一线操作工人随身工具组里的核心配置。这款卡扣式棘轮本体的设计，核心围绕快换批头、卡扣锁止的实际使用需求展开，整体采用长柄流线型结构，手柄段做了渐变收窄的锥度设计，靠近驱动头的位置做了加粗过渡，既保证了握持时的贴合度，避免长时间施力出现硌手的问题，也能在施加额定扭矩时保证柄部的结构强度，不会出现应力集中导致的柄部断裂问题。

　　驱动头部分采用椭圆型封闭腔体结构，内部预留了棘轮棘爪的安装空间、卡扣锁止结构的滑动槽位，以及驱动方头的定位孔位，卡扣结构的设计参考了成熟的FC72卡扣式零件的配合尺寸，锁止凸起的位置、滑动行程都做了适配，安装批头或者套筒时，只需要按压卡扣位置就能解锁驱动方头的锁止钢珠，插入配件后卡扣自动回弹锁止，不需要额外的拨片操作，在戴劳保手套作业时也能单手完成配件更换，大幅提升作业效率。从安装边界来看，驱动头的外轮廓做了圆弧过渡处理，最大外圆尺寸控制在合理范围，在操作沉孔内的紧固件、或者周边有障碍物的工位时，不会因为头部轮廓过大出现干涉，手柄的长度经过扭矩匹配计算，在普通人手的施力范围内，刚好能达到3/8英寸驱动头对应的额定扭矩上限，

　　既不会因为柄部过短导致施力费劲，也不会因为柄部过长导致过载损坏棘轮内部结构。本体的壁厚设计也做了针对性优化，握持段的壁厚兼顾结构强度和整体重量，长时间握持作业不会产生明显的负重感，驱动头腔体的壁厚根据受力仿真结果做了差异化分布，受力集中的棘爪安装位、卡扣配合位做了局部加厚，非受力区域做了适当的减薄，在保证整体结构强度满足使用要求的前提下，尽可能控制整体重量。整个本体的结构没有多余的装饰性设计，所有的曲面、倒角、槽位都是为了满足功能需求、装配需求和使用手感，表面的分型线位置也做了隐藏处理，不会在握持区域出现凸起的合模痕影响操作手感，卡扣的滑动行程做了限位设计，按压到底时不会出现卡扣脱出本体的问题，回弹的力度也经过匹配，

　　既不会因为弹力过大导致按压费劲，也不会因为弹力过小导致锁止不可靠、作业中套筒脱落的问题。在实际的三维建模过程中，这类手动工具的本体设计需要重点关注配合面的公差预留，尤其是棘轮腔体的安装位、卡扣的滑动槽位，既要保证配件安装后的间隙合理，不会出现卡滞或者旷量过大的问题，也要考虑后续注塑或者机加工的工艺可行性，避免出现无法加工的倒扣结构或者壁厚不均导致的成型缺陷。
