嵌入式设备金属屏蔽安装壳体结构设计

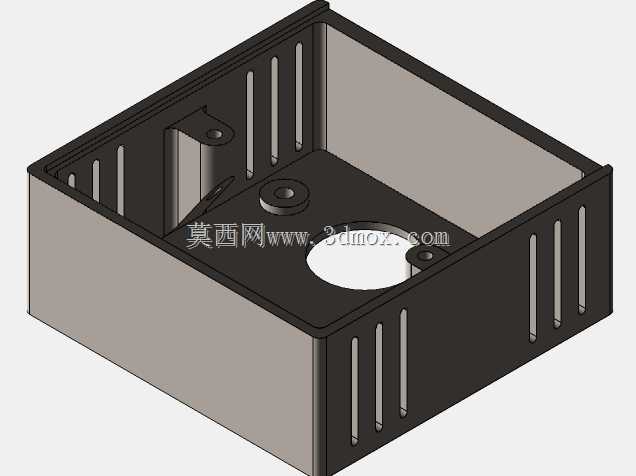

　　这款金属壳体主要面向工业嵌入式控制模块、小型传感采集单元的安装防护场景，在车间控制柜内、户外小型监测终端、设备内置控制单元等安装环境中都能适配，核心作用是为内部电路板提供结构支撑、电磁屏蔽与基础物理防护，避免内部电路受外界粉尘、金属碎屑侵扰，同时削弱外界电磁干扰对信号采集、控制输出的影响，也能避免电路意外接触金属构件造成短路故障。从结构设计逻辑来看，整体采用无外露拼接缝的弯折成型思路，主体为单侧开口的盒型结构，开口侧用于嵌入预装了电子元件的PCB组件，安装时可通过盒底预设的柱位完成电路板的螺丝固定，无需额外加装支撑柱，减少装配环节的零件数量。盒底预留的圆形过孔是为走线与外接接口预留的通道，可适配电源引线、通讯接口的穿出需求，

　　孔位边缘做了钝化处理，避免装配时割伤线材绝缘层。侧壁排布的多组长条形散热通槽，是在保证壳体结构强度与屏蔽完整性的前提下，为内部功率元件预留的散热通道，槽宽控制在3mm以内，既可以形成空气对流带走元件工作产生的热量，又能避免大尺寸金属杂物从槽位进入壳体内部触碰电路。侧壁内侧的加强筋结构与盒体一体弯折成型，不需要额外焊接加强件，就能提升盒体的抗形变能力，在设备运输、安装受挤压时不会出现侧壁变形卡滞内部组件的问题。从安装边界来看，盒体整体为方正结构，四个边角无外凸结构，安装时可紧密贴合安装面，相邻安装的同规格壳体之间不需要预留额外的避让间隙，能充分利用控制柜内部的安装空间；盒底的固定柱位高度统一，能保证电路板安装后与盒底预留2mm的间隙，

　　既可以避免电路板焊盘直接接触金属盒底造成短路，也能在间隙内布置贴片元件，提升内部空间利用率。壳体侧壁的厚度均匀，弯折处的圆角半径控制在板材厚度的1.5倍，既避免弯折处出现应力开裂，也不会形成尖锐边角划伤装配人员。在实际选型适配时，可根据内部电路板的尺寸匹配对应规格的壳体，不需要额外做结构改制，预装时只需将电路板对准底部固定柱锁上螺丝，完成引线穿接后即可将盒体嵌入预设的安装位，装配流程简单，适配批量设备的快速组装需求，同时金属材质的壳体也能提升终端设备的质感与结构可靠性，在工业现场复杂工况下长期使用也不会出现壳体老化开裂的问题。
