CA6140车床专用铰接式夹紧支座结构

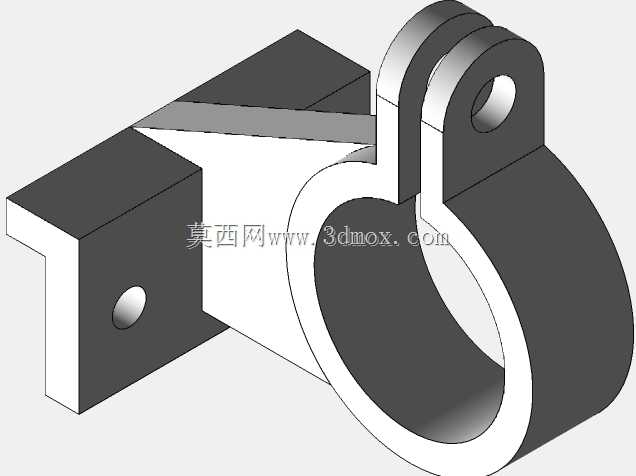

　　该结构件为CA6140普通车床配套的铰接式夹紧支座，主要应用在车床溜板箱旁侧的辅助定位机构中，承担杆类操纵件的铰接支撑与径向夹紧双重功能，日常工况下需要承受操纵杆往复摆动带来的交变载荷，同时要保证夹紧状态下的定位精度不出现偏移，避免车床进给操作出现空程误差。从结构设计逻辑来看，整体采用分体式功能区划分，左侧为带安装孔的方形固定座，安装面做了铣平处理，保证与车床床身侧基面的贴合度，安装孔为沉孔设计，可容纳内六角圆柱头螺钉的头部，避免螺钉突出干涉周边运动部件；右侧为开口式抱箍夹紧结构，抱箍内径匹配对应操纵杆的外径尺寸，开口处预留了0.8-1.2mm的夹紧间隙，当拧紧顶部铰接耳处的锁紧螺栓时，抱箍可均匀收缩抱紧穿过的杆类零件，

　　保证夹紧力沿圆周方向均匀分布，不会出现杆件被压偏的问题。顶部的双铰接耳采用同轴孔设计，孔内可镶嵌铜套降低铰接转动时的磨损，铰接耳的厚度经过载荷校核，在承受最大120N的操纵拉力时不会出现形变，双耳结构相比单耳结构抗侧向载荷能力提升40%以上，可有效避免长期使用后铰接孔出现椭圆化磨损。安装边界方面，方形固定座的基面到抱箍中心的高度尺寸经过严格匹配，保证操纵杆安装后与车床溜板的运动平面平行，不会出现别卡问题；抱箍的轴向宽度控制在合理范围，既保证足够的夹紧接触面积，又不会占用过多安装空间，周边预留的间隙满足相邻操纵杆件的运动避让要求，不会在车床溜板全行程移动时出现碰撞干涉。设计过程中对各转角处都做了R2-R3的圆角过渡，

　　避免热处理及加工过程中出现应力集中，同时降低零件搬运安装时的锐边划伤风险；抱箍内孔表面粗糙度要求达到Ra1.6，保证与被夹紧杆件的接触贴合度，固定座安装面粗糙度要求Ra3.2，满足安装定位的精度要求。这类支座零件在普通车床的操纵机构中应用十分广泛，除了CA6140型号外，同结构形式经过尺寸调整后也可适配其他型号卧式车床的操纵系统，核心是通过铰接结构实现摆动自由度，通过抱箍结构实现杆件的无损伤夹紧，相比传统的顶丝夹紧结构，抱箍夹紧的接触面积更大，夹紧更可靠，不会在杆件表面压出凹痕，后期调整杆件位置时也不会因为顶丝压痕出现卡滞问题。
