液压扭矩扳手配套齿轮断路机构设计

项目分类:齿轮 发布时间:2023-10-24 ID:714915
  • 液压扭矩扳手配套齿轮断路机构设计
  • 液压扭矩扳手配套齿轮断路机构设计
  • 液压扭矩扳手配套齿轮断路机构设计
  • 液压扭矩扳手配套齿轮断路机构设计
  • 液压扭矩扳手配套齿轮断路机构设计
  • 液压扭矩扳手配套齿轮断路机构设计
  • 液压扭矩扳手配套齿轮断路机构设计

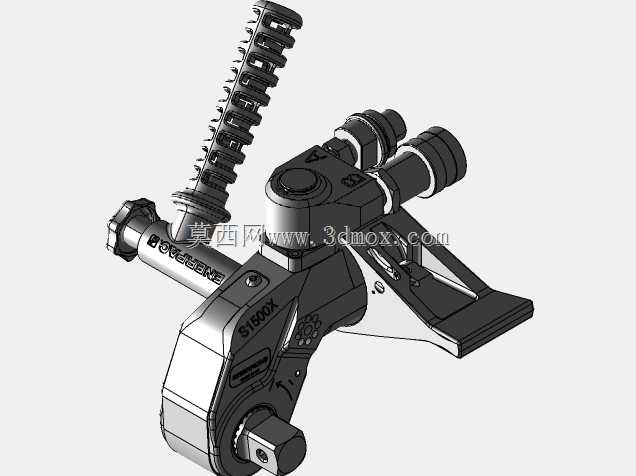

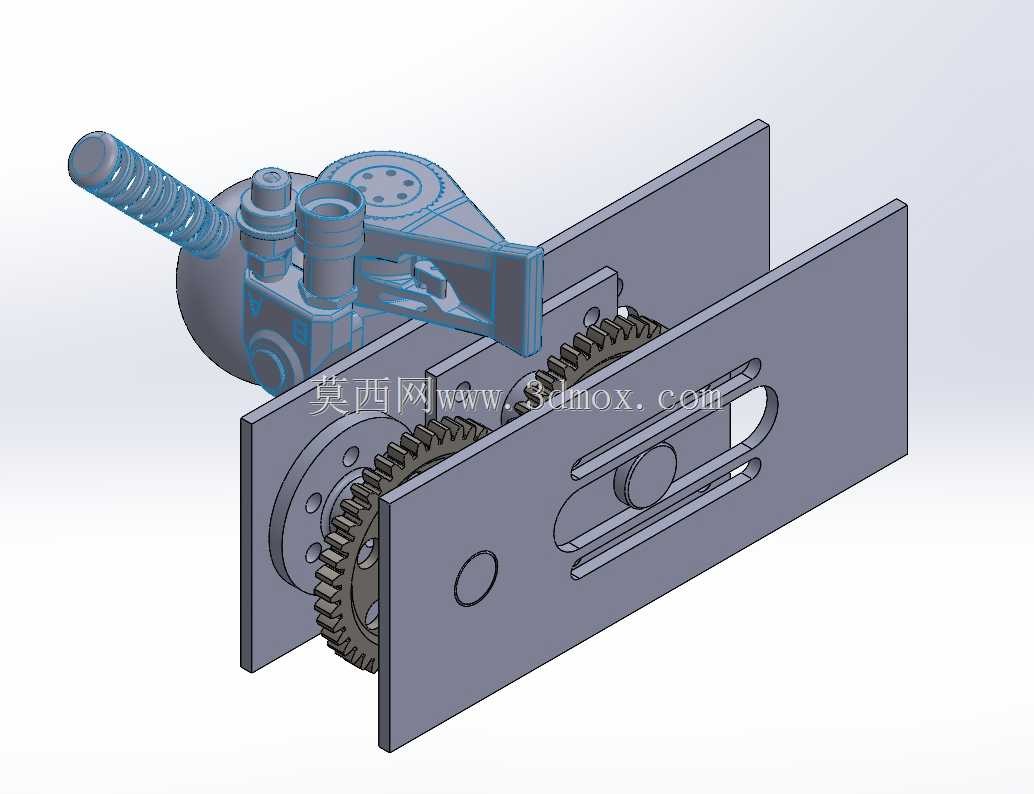

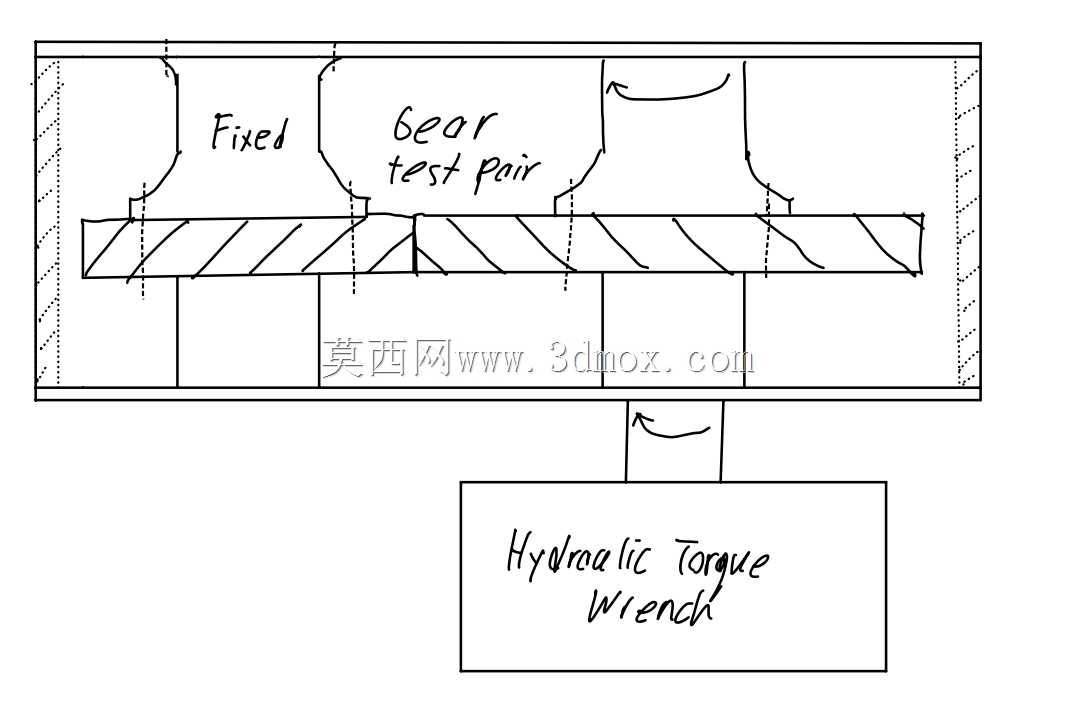

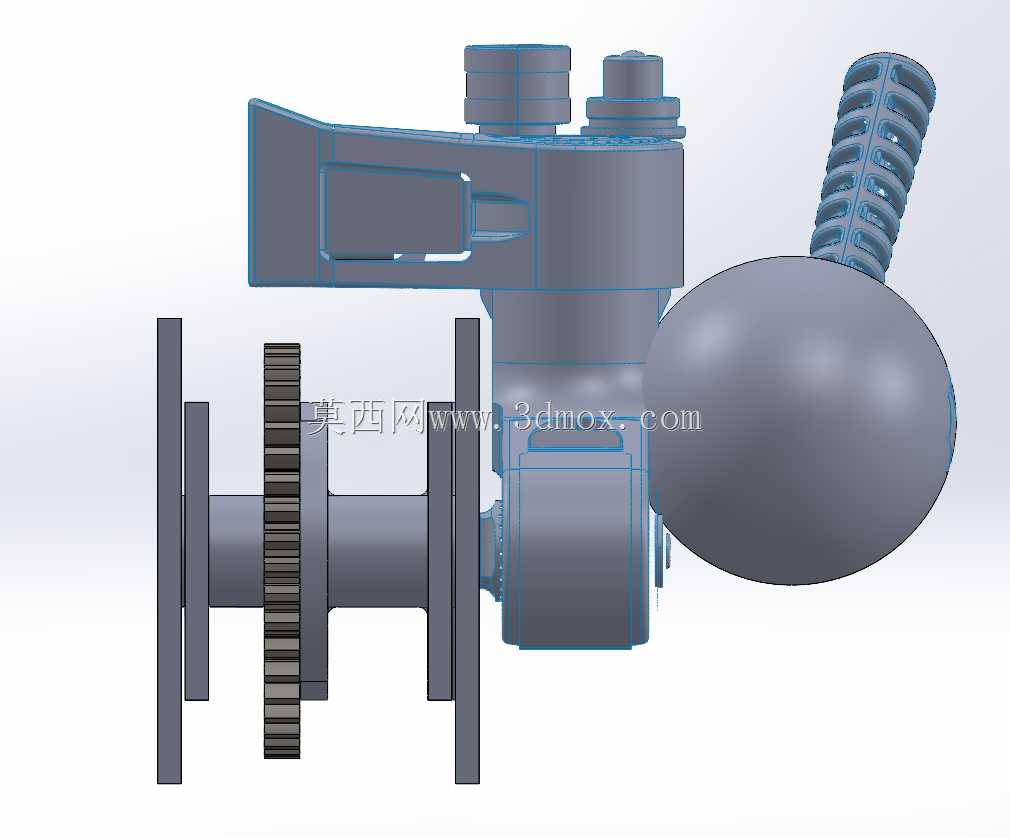

  在重型设备检修、大型螺栓预紧作业场景中,液压扭矩扳手的输出扭矩控制直接决定装配可靠性,齿轮断路机构作为扭矩传递路径中的核心离合部件,承担着过载保护、扭矩截断的关键作用。这套机构的设计核心围绕固定侧齿轮副与输出端的动力通断逻辑展开,固定端齿轮组采用定轴安装方式,与液压扭矩扳手的输出轴通过花键实现同轴对接,齿轮啮合区域的齿侧间隙控制在0.12-0.18mm区间,既保证正反向扭矩传递时无明显空程,又避免过盈啮合导致的齿面异常磨损。

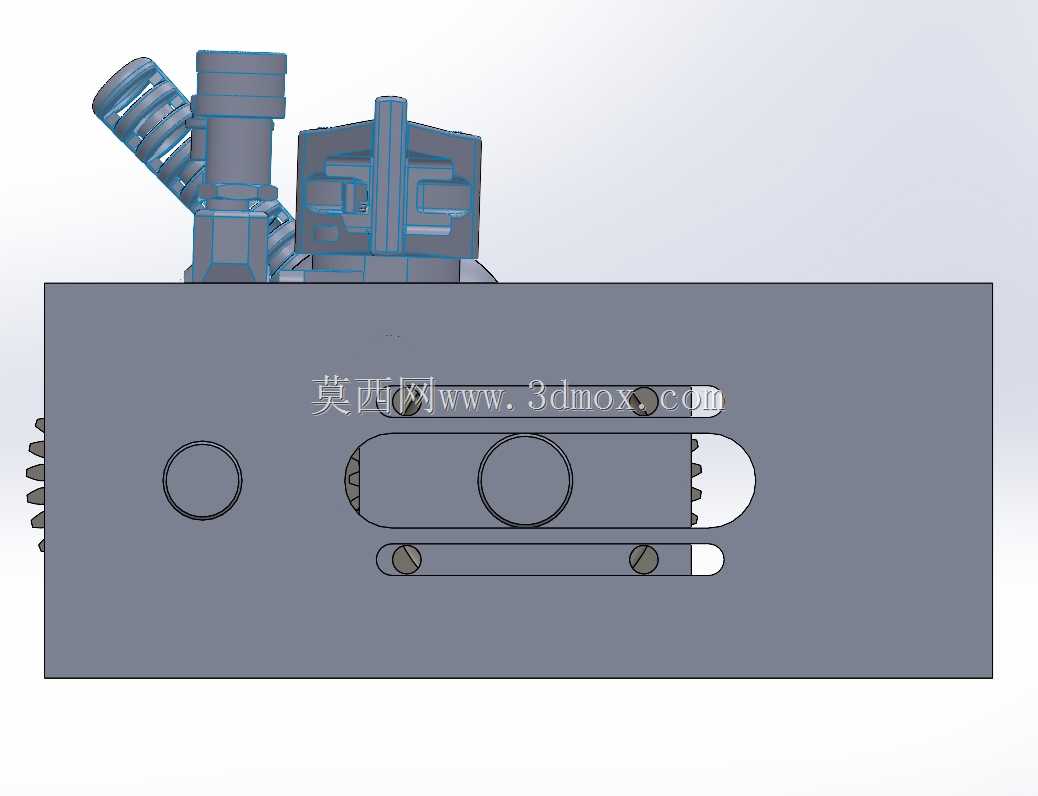

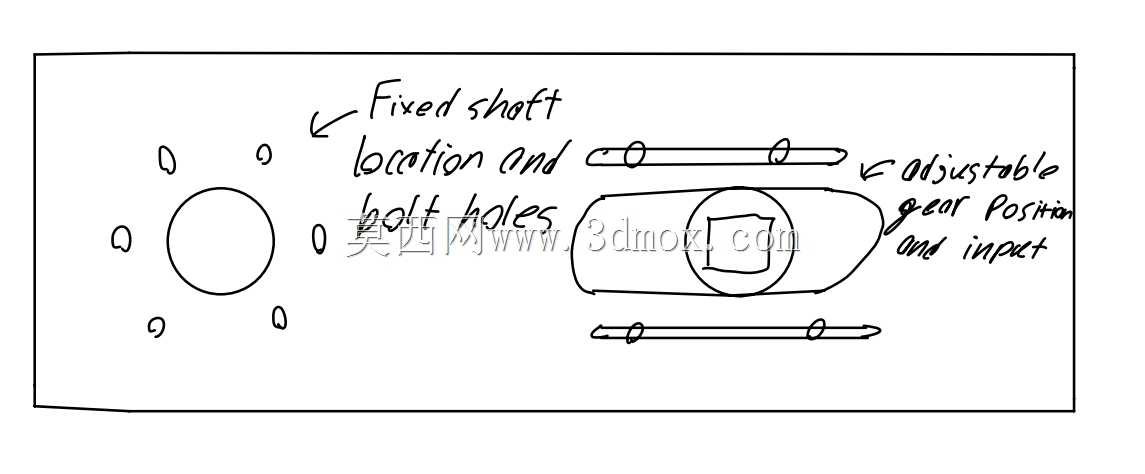

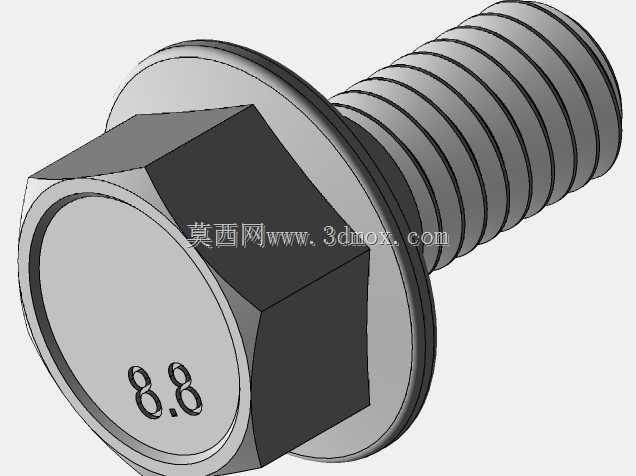

  从安装边界来看,整套机构的轴向安装尺寸适配主流大扭矩液压扳手的输出端接口,径向轮廓不超出扳手头部的最大外圆尺寸,无需对现有扳手主体结构做改造即可完成配套安装,固定侧的安装基座预留3个M8的螺纹安装孔,孔位公差按照H7级精度设计,可直接与扳手头部的预制安装位匹配。设计过程中针对齿轮副的受力特性做了针对性优化,啮合齿面采用渐开线齿形,压力角选取20度标准值,齿宽按照额定输出扭矩的1.5倍过载能力做核算,确保在突发过载工况下,断路机构触发前齿面不会出现压溃、断齿问题。

  断路触发逻辑采用纯机械结构实现,无需额外电控元件介入,当输出端扭矩超过设定阈值时,齿轮副的轴向分力会克服内部弹性元件的预紧力,推动活动齿轮沿轴向滑移,瞬间切断与固定侧齿轮的啮合状态,实现扭矩传递路径的物理断开,避免过大扭矩传递到作业端导致螺栓断裂、被连接件变形。机构的复位操作设计为手动扳动式,复位行程仅8mm,作业人员无需额外工具即可完成复位操作,复位后齿轮副的啮合重合度保持在1.2以上,保证扭矩传递的平稳性。

  在实际应用中,这套机构可适配不同规格的驱动型液压扭矩扳手,覆盖1000N·m到8000N·m的扭矩输出区间,尤其适合风电塔筒安装、矿山设备检修、重型压力容器装配这类对螺栓预紧扭矩精度要求高,且存在过载风险的作业场景。齿轮副的润滑采用脂润滑方式,机构外壳预留注油嘴,日常维护时仅需定期补充锂基润滑脂即可,无需拆解内部结构,密封结构采用O型圈加端面密封的组合形式,可适应户外作业时的粉尘、少量淋雨环境,避免杂质进入啮合区域加剧齿面磨损。
