机床传动用螺旋锥齿轴结构设计

　　在机床主轴传动链、进给机构的交错轴动力传递场景中，螺旋锥齿轴是实现垂直轴间扭矩换向、平稳传动的核心零件，这类零件常见于普通车床、铣床的主轴箱内部，承担着将电机输出的动力换向传递至主轴、带动工件或刀具完成切削作业的作用。从结构设计逻辑来看，该零件采用齿轴一体化的结构形式，将螺旋锥齿轮与传动轴直接加工为整体，省去了齿轮与轴之间的键连接、过盈配合装配环节，既减少了装配累积误差，也能在紧凑的箱体空间内提升传动刚性，避免高速重载切削工况下齿轮与轴配合面出现打滑、错位的问题。齿部采用螺旋齿形设计，相比直齿锥齿轮，啮合过程中齿面是逐步接触再逐步脱离的，重合度更高，传动过程中的冲击、噪音明显更小，适合机床主轴中高速、中重载的连续切削工况，

　　能有效降低齿面磨损，延长传动链的维护周期。轴段部分设计有阶梯轴结构，不同直径的轴段分别对应轴承安装位、锁紧定位面、传动连接位，安装时可通过轴肩实现轴承内圈的轴向定位，配合圆螺母、止动垫圈即可完成整个齿轴在箱体轴承座上的轴向固定，安装边界清晰，装配时无需额外配做定位结构，能直接适配CA6140等普通车床主轴箱内的原有安装空间，替换磨损的旧件时不需要对箱体、轴承位做二次加工。齿部的螺旋角、模数参数经过匹配计算，能保证与配对锥齿轮啮合时的齿侧间隙处于合理范围，既不会因间隙过大导致换向时出现空程误差，影响工件加工的尺寸精度，也不会因间隙过小导致运转时齿面卡滞、润滑脂无法进入啮合面造成异常磨损。轴端的扁位、卡槽结构用于与联轴器或传动齿轮连接，

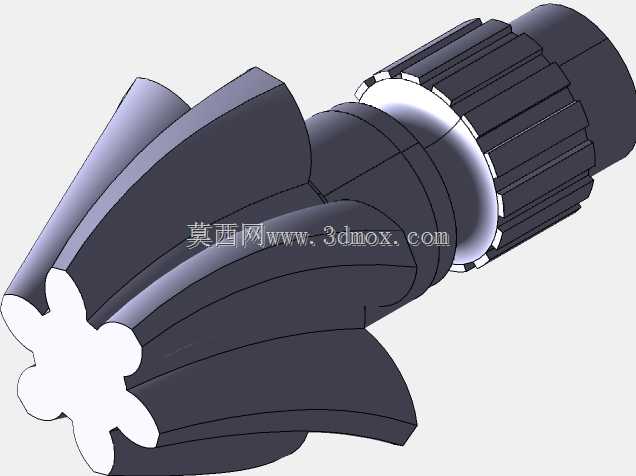

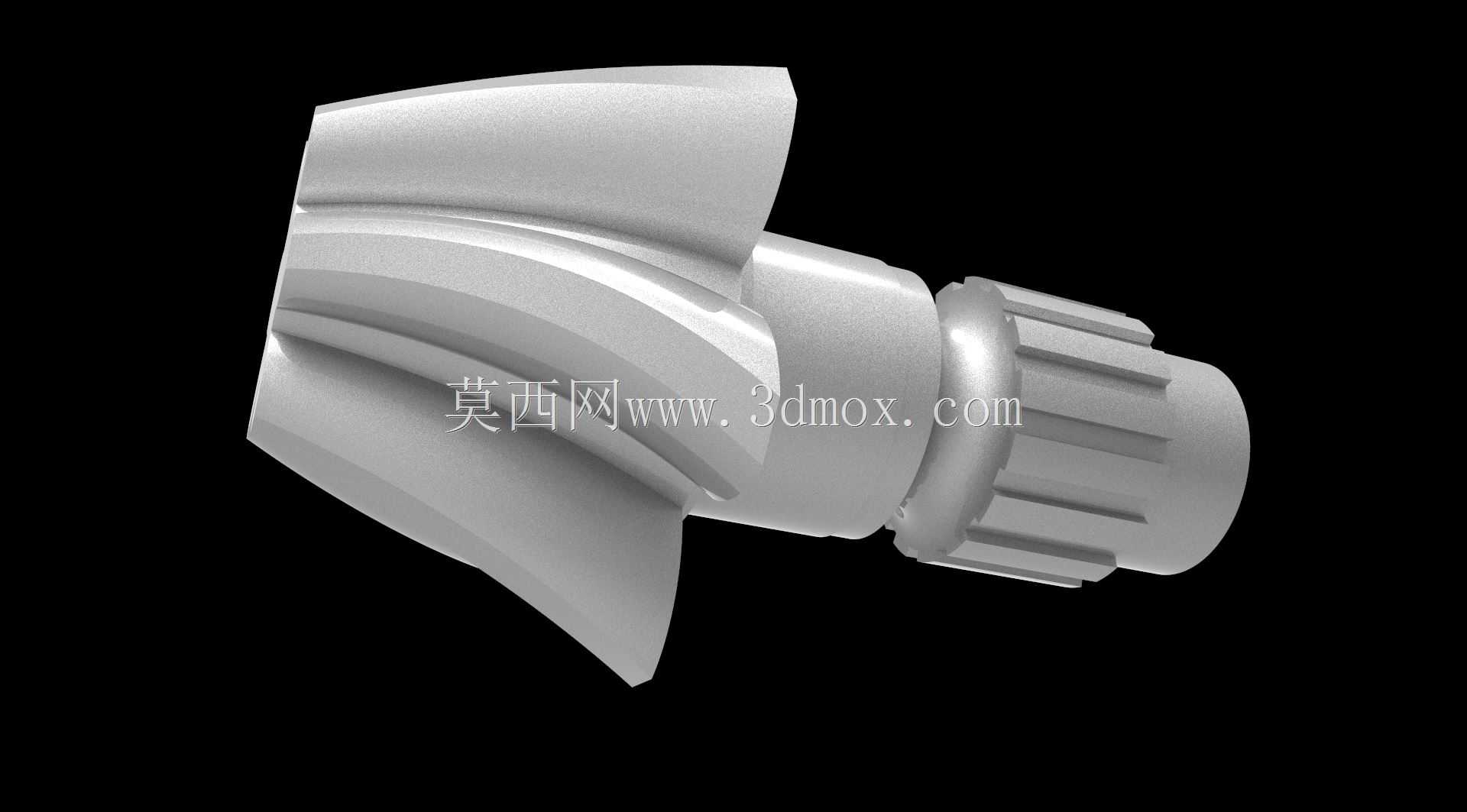

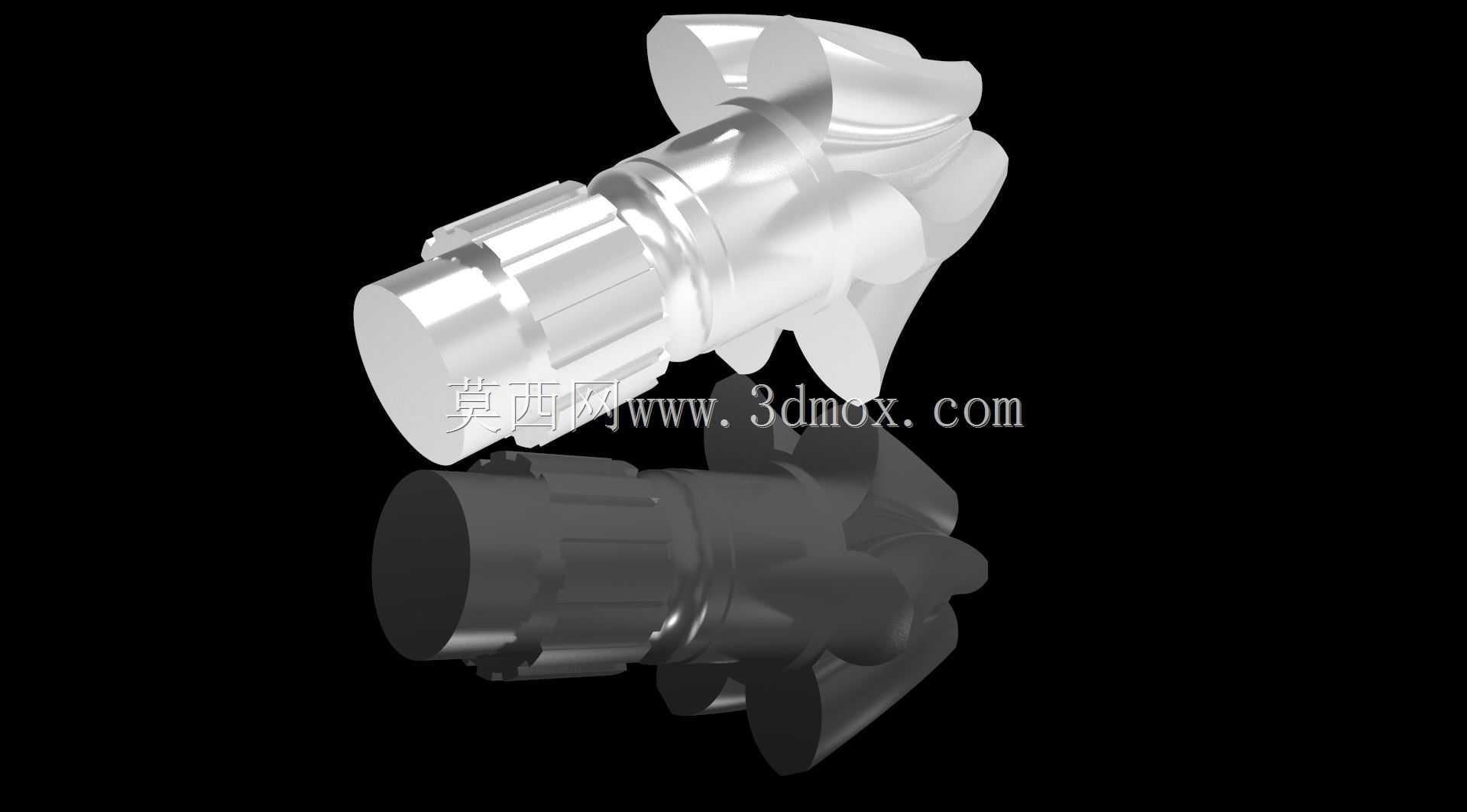

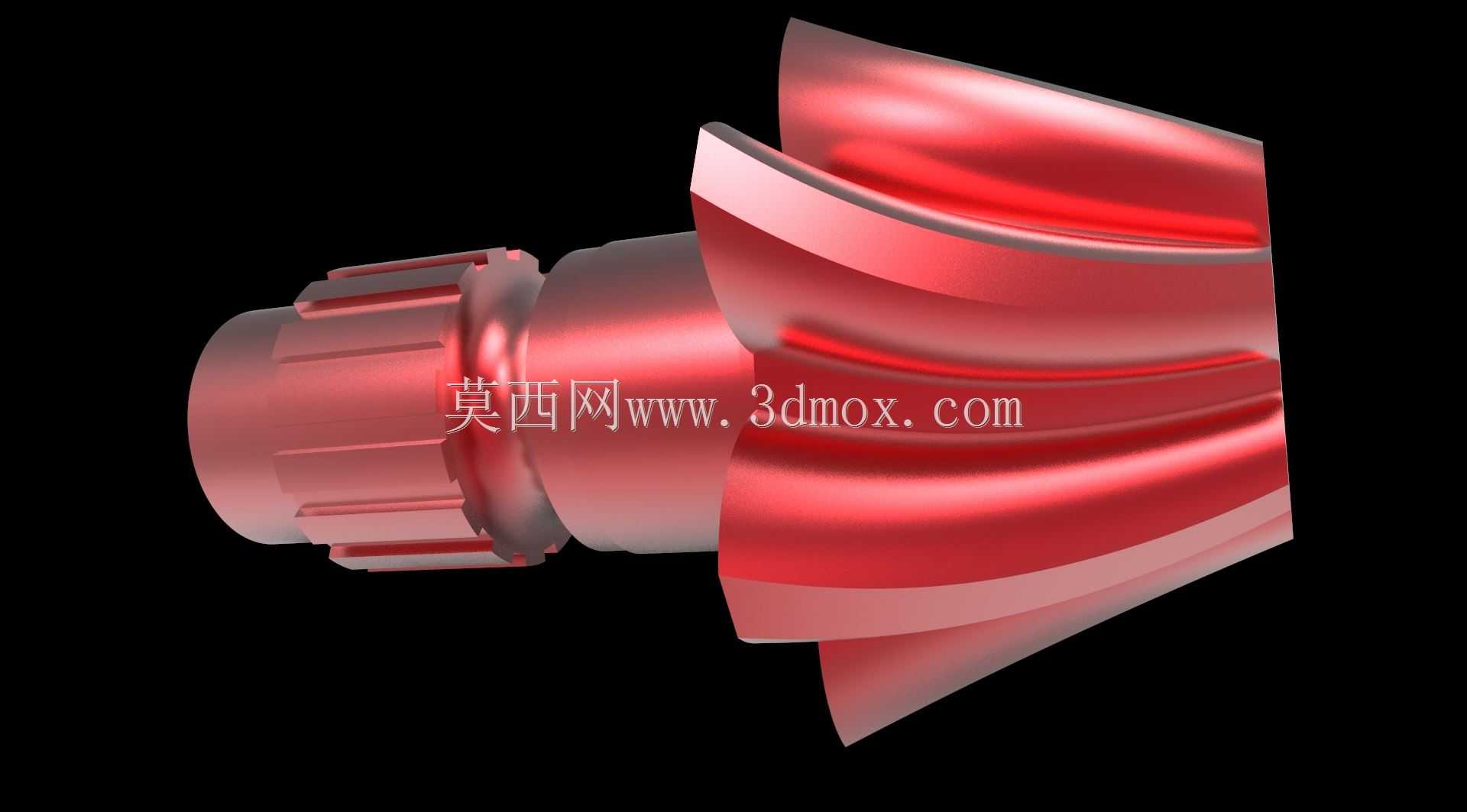

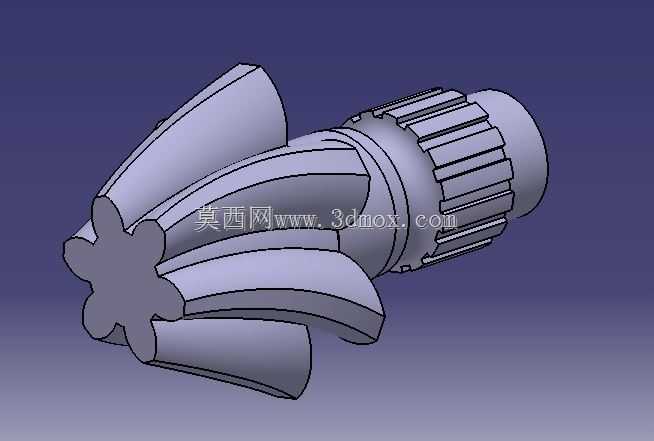

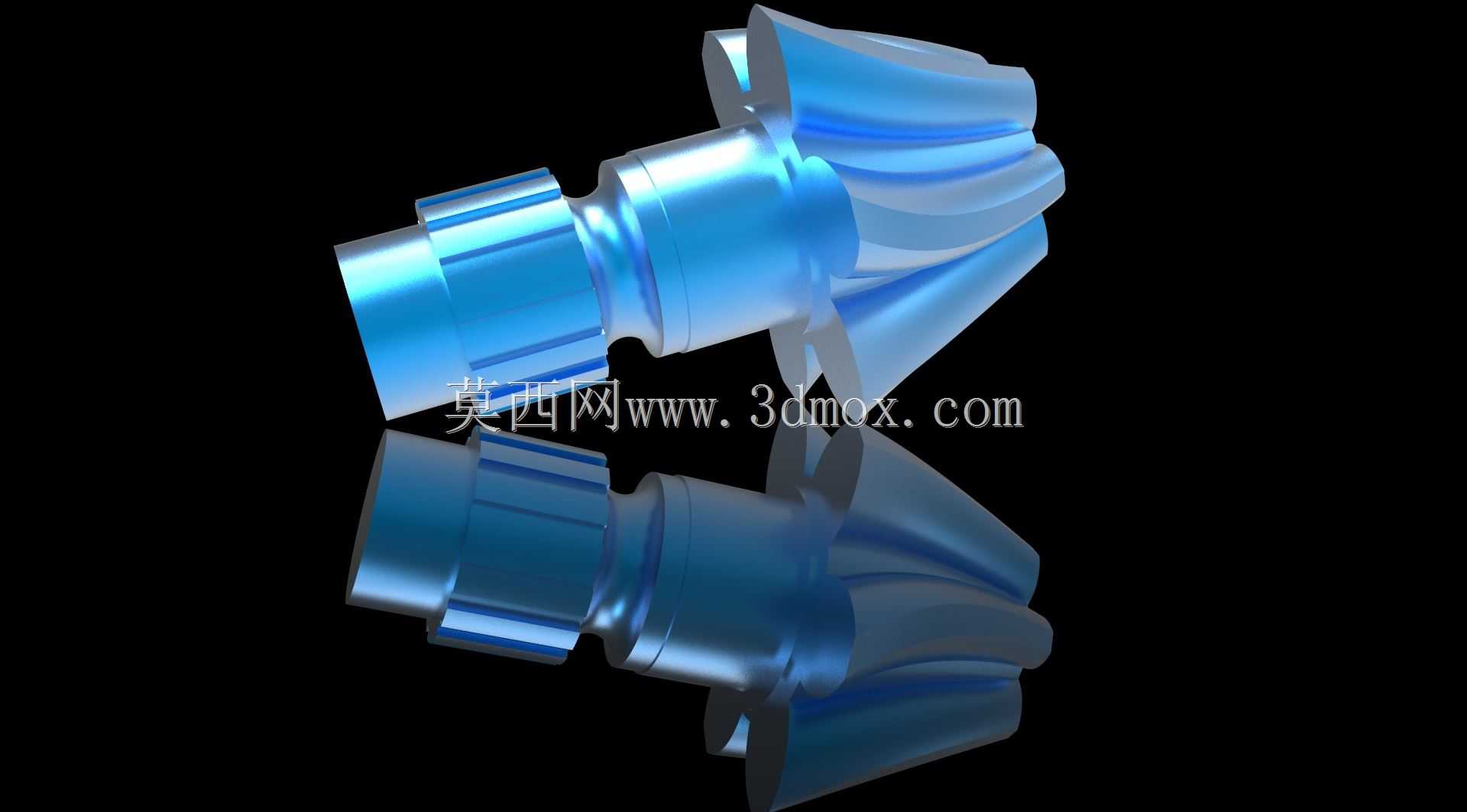

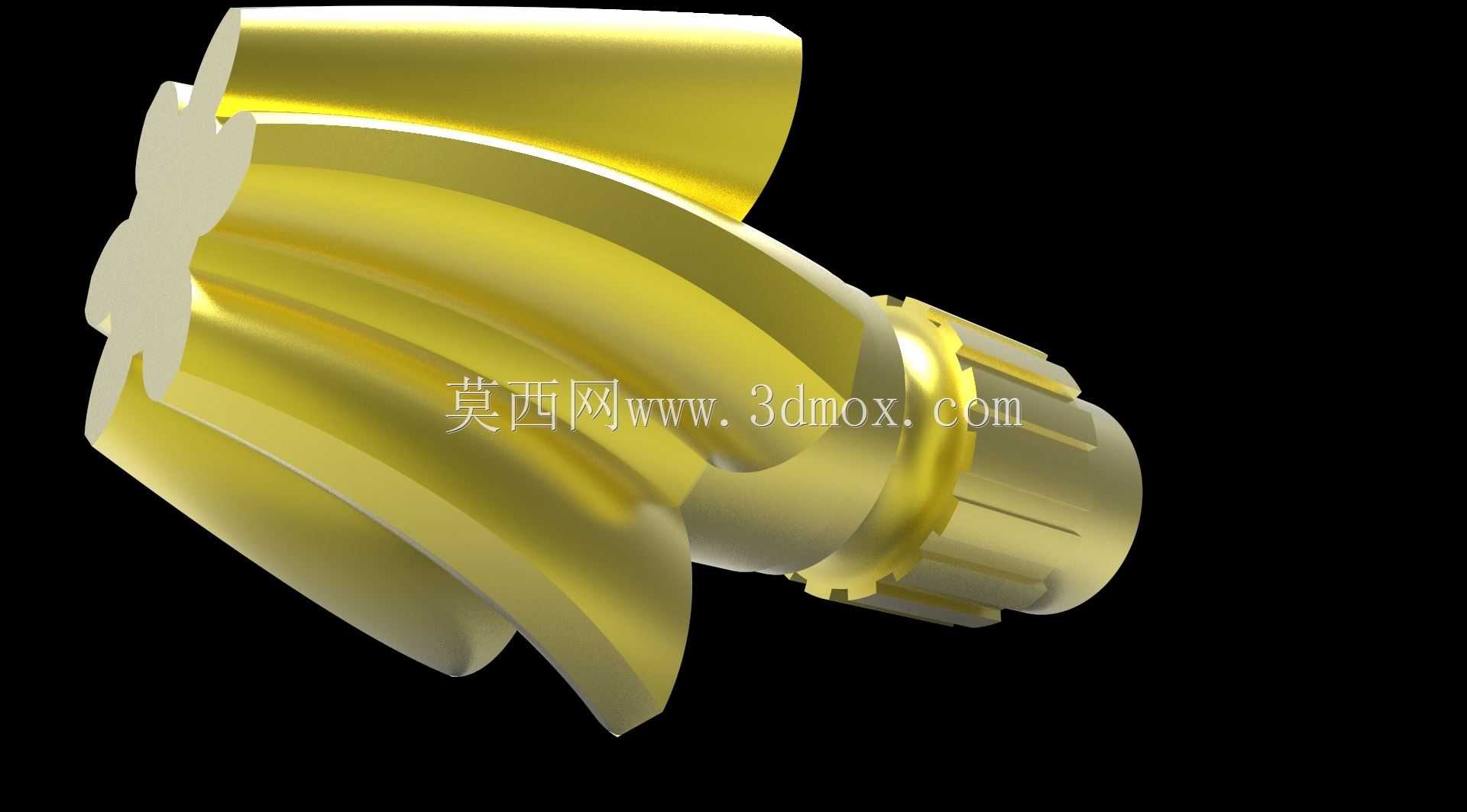

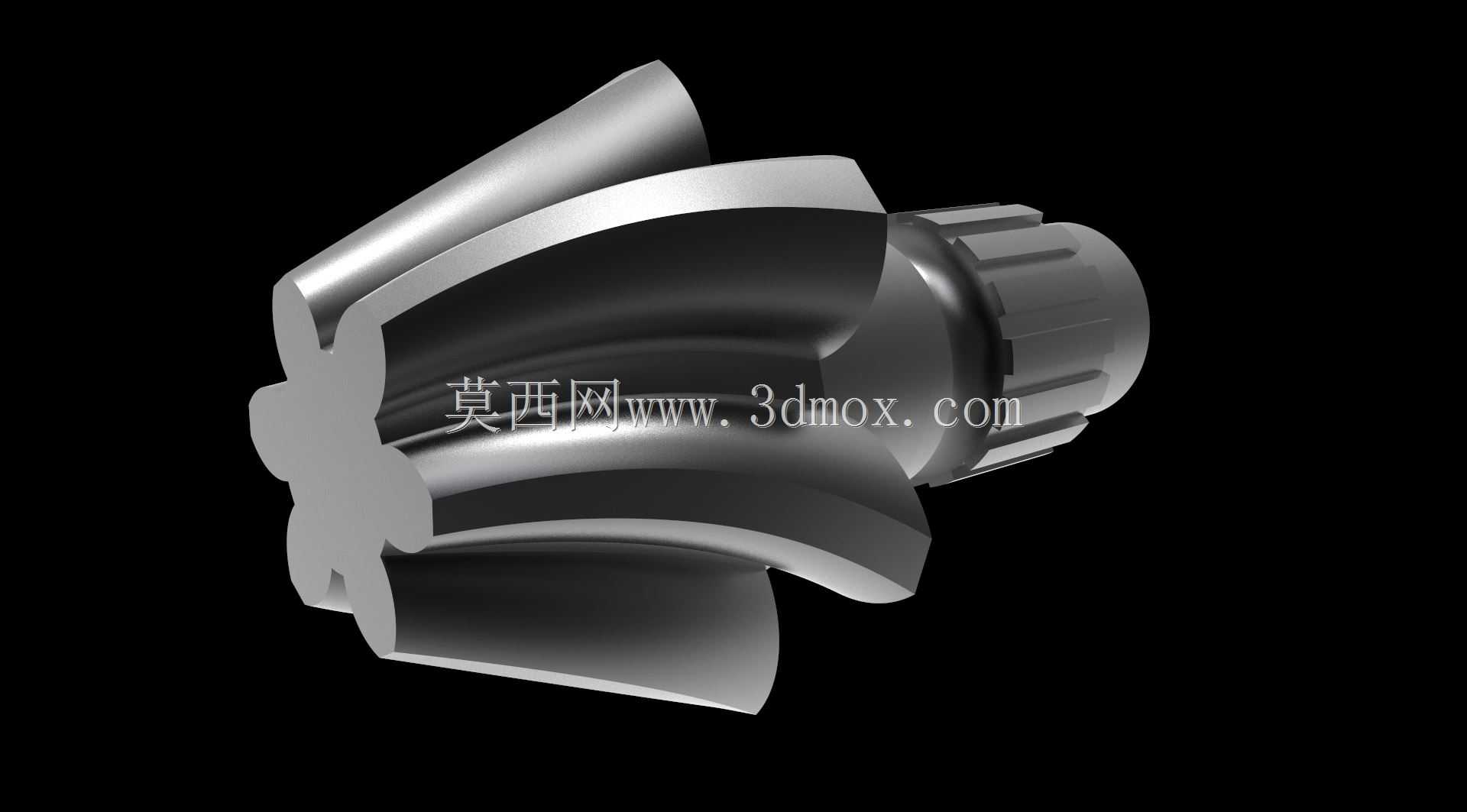

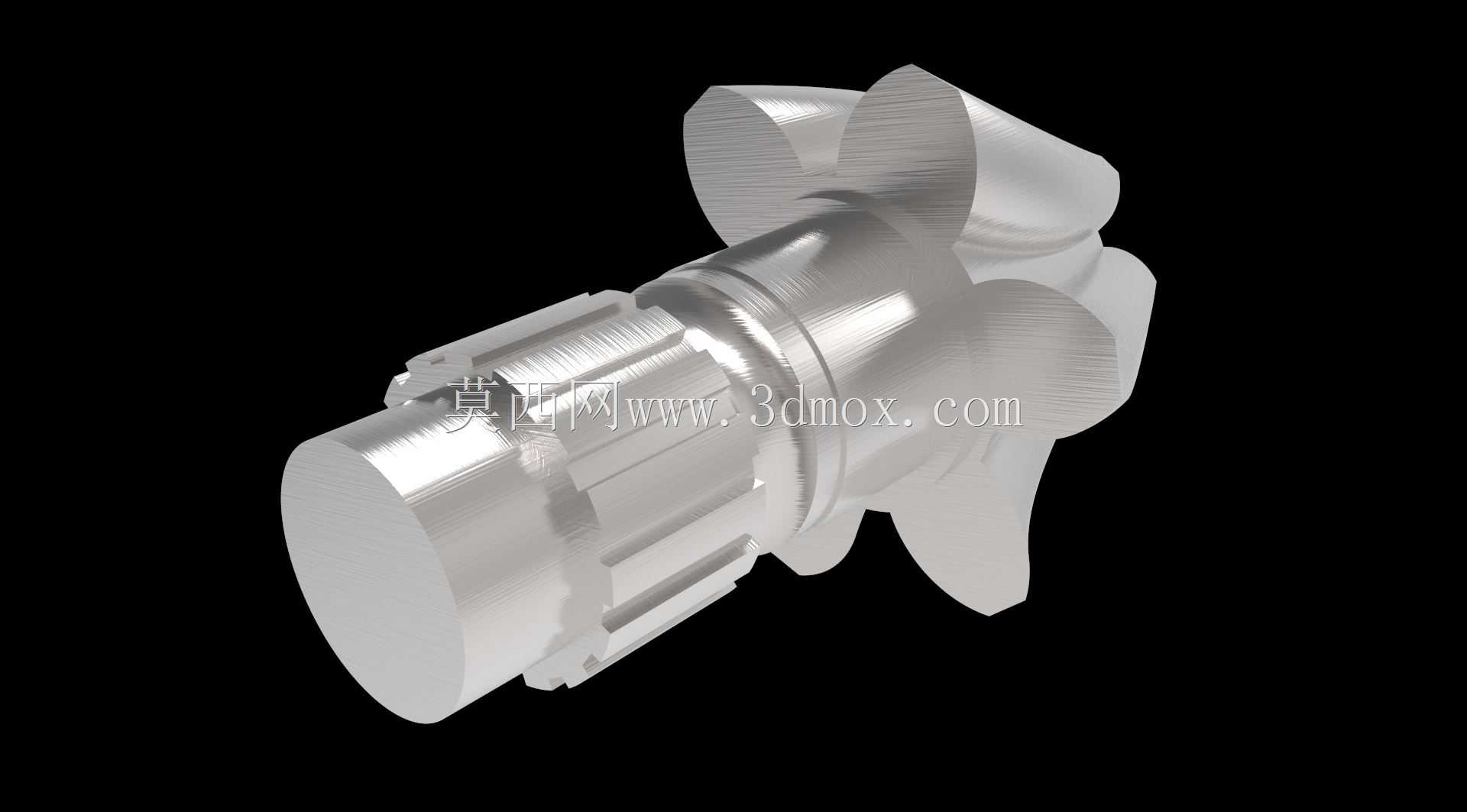

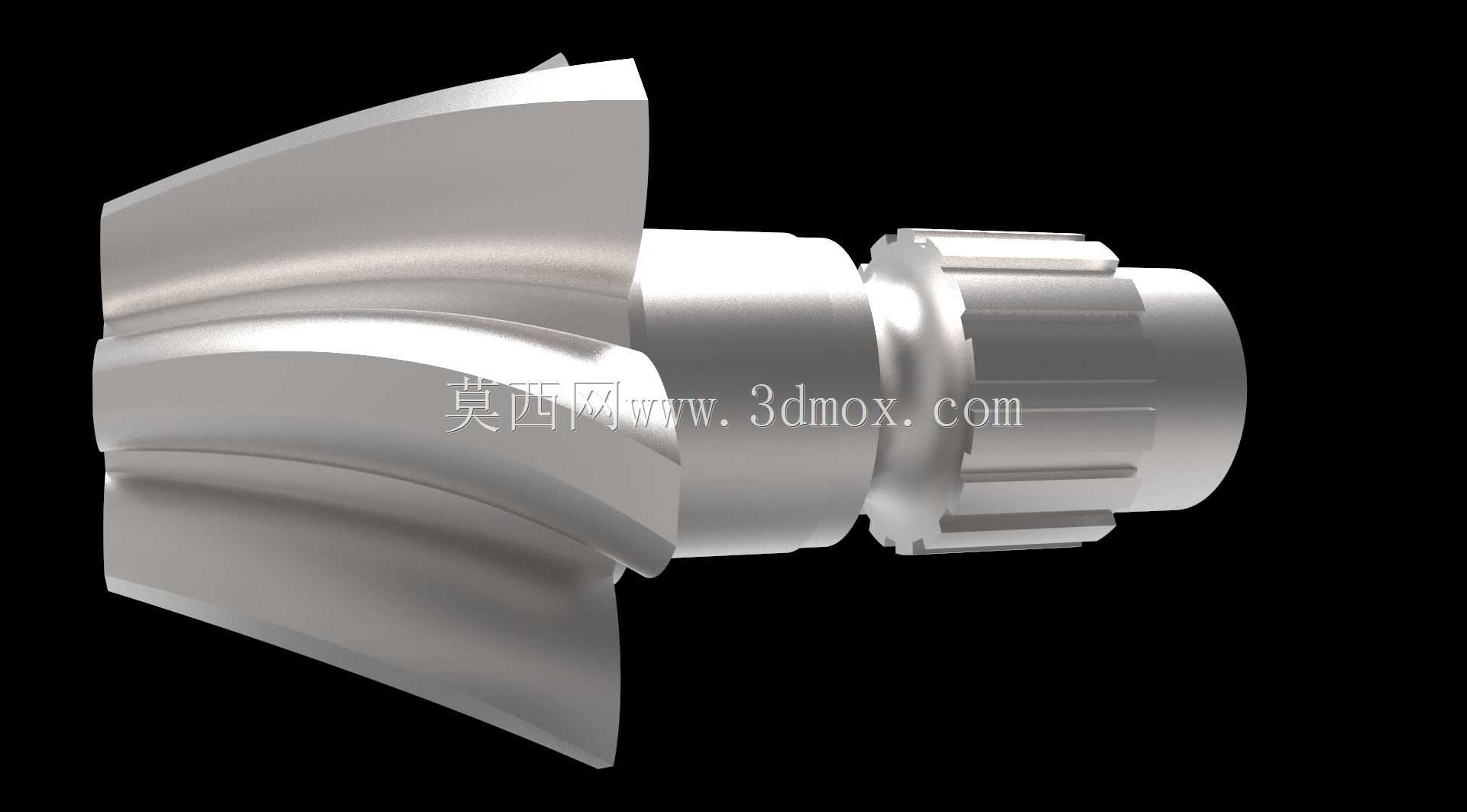

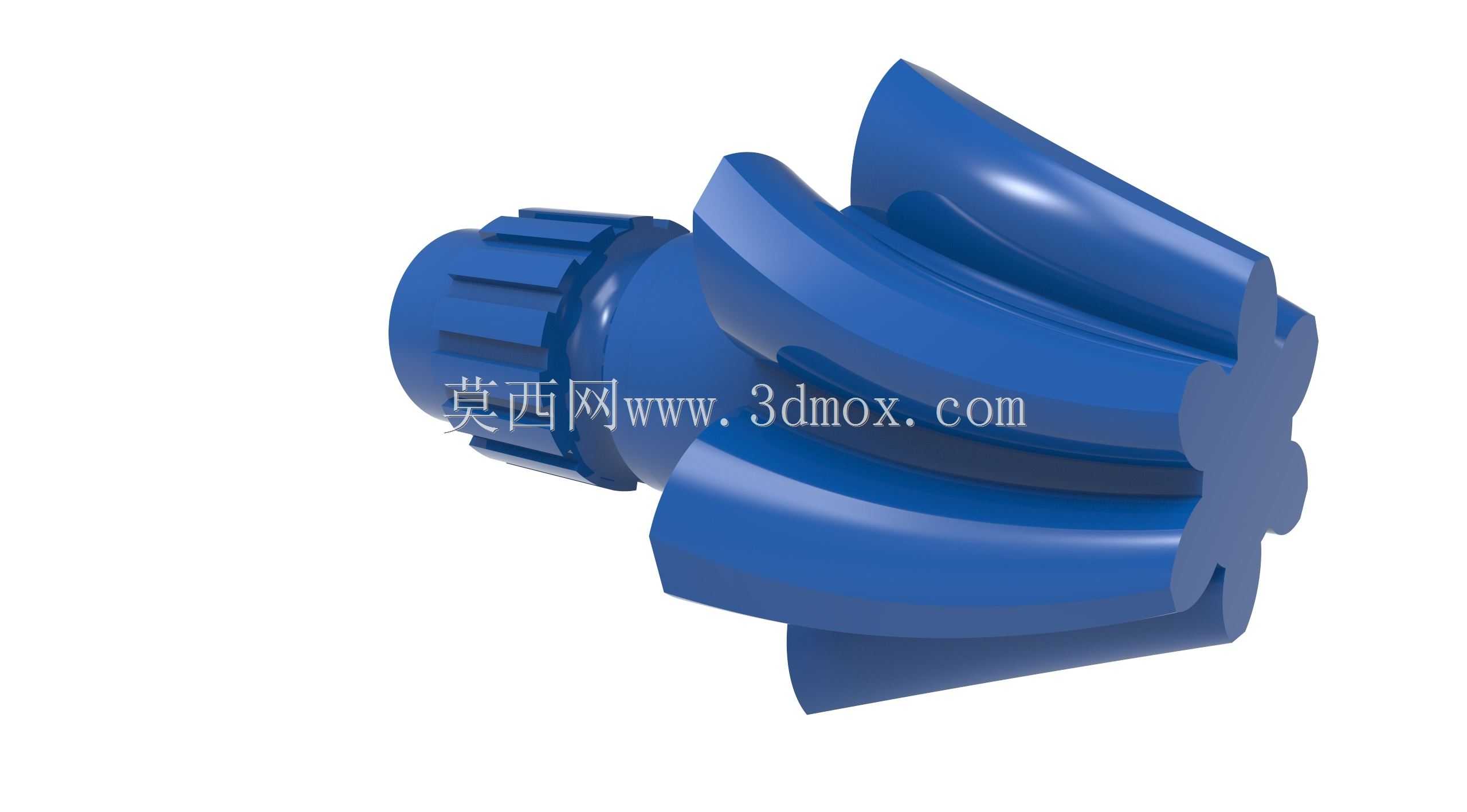

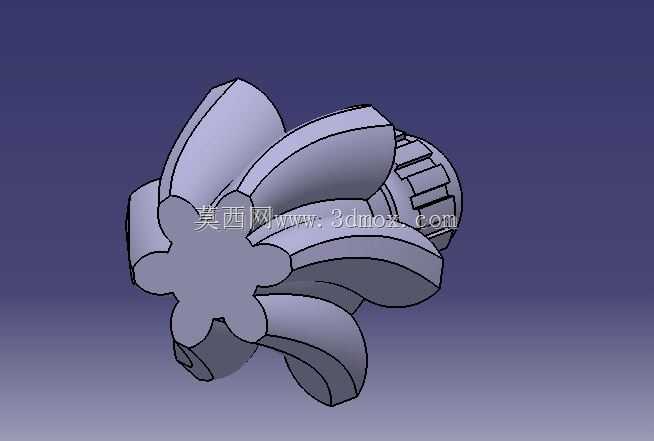

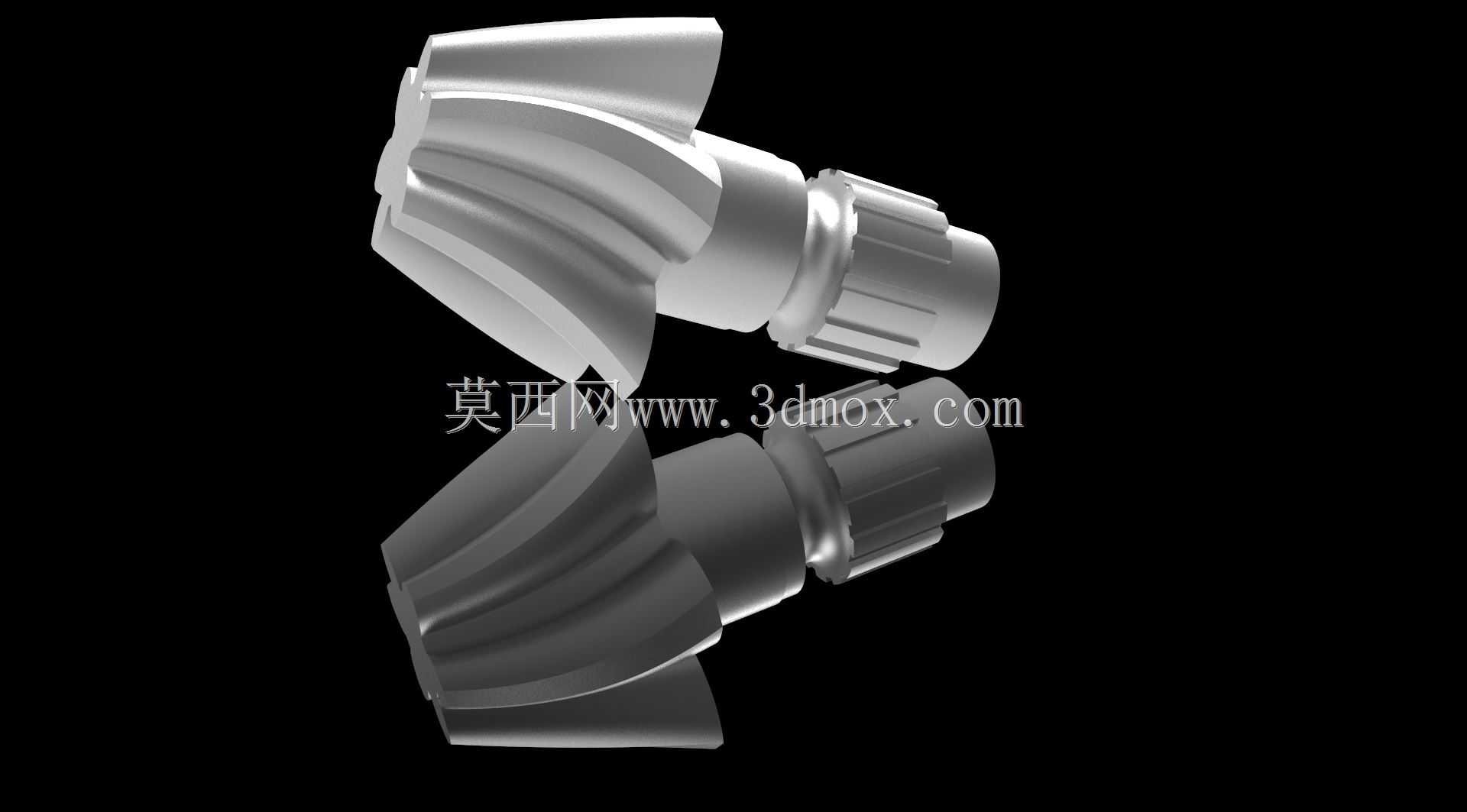

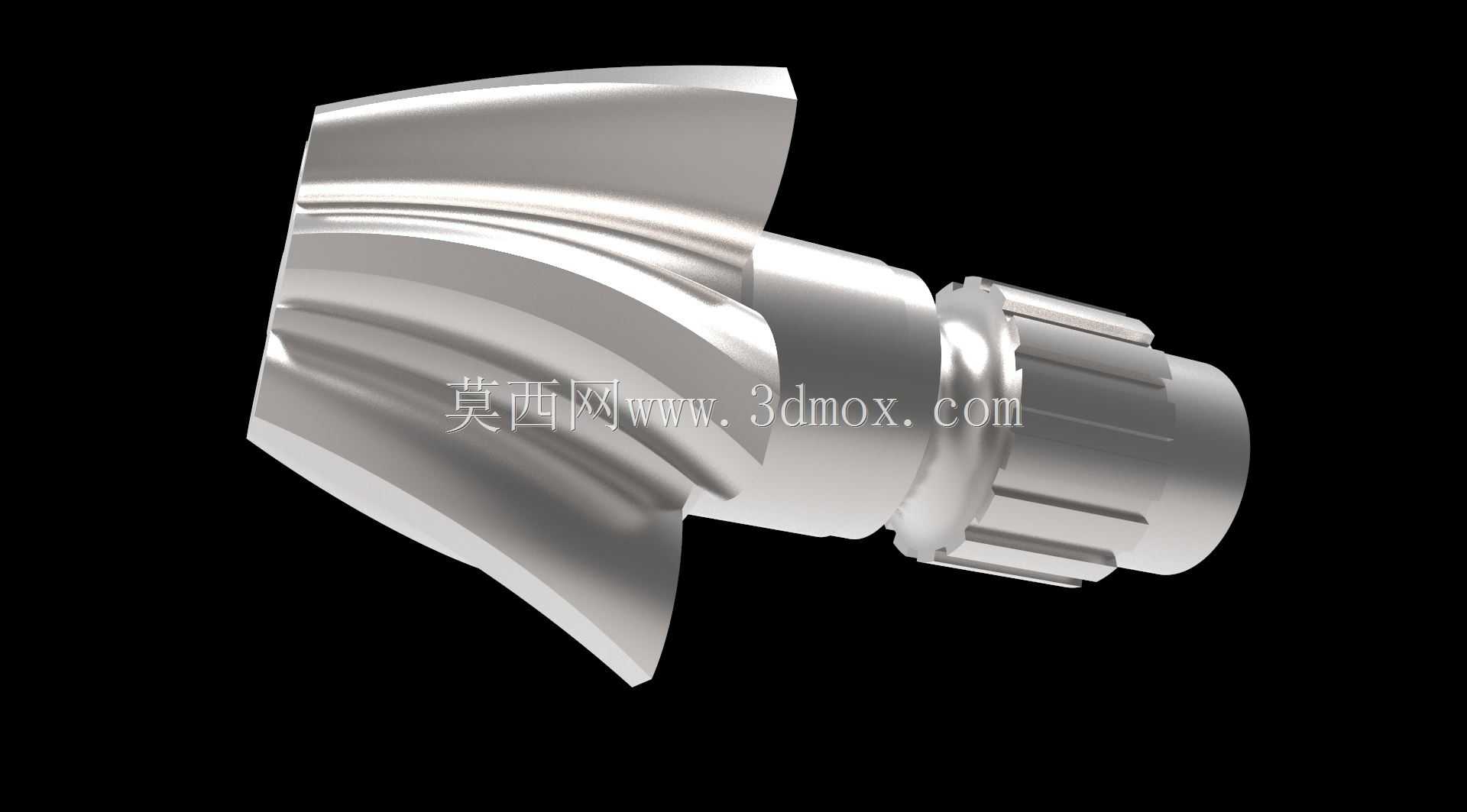

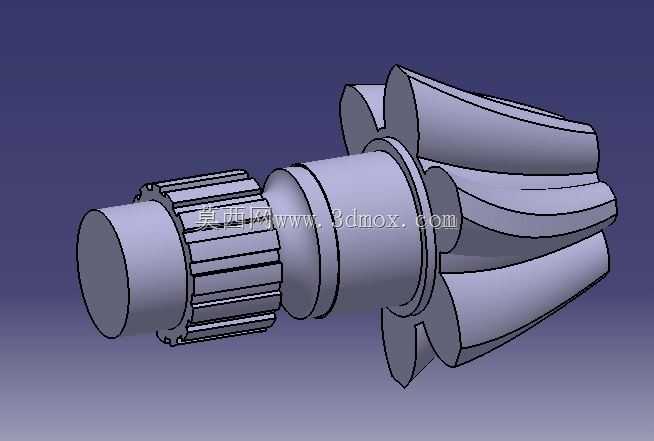

　　能可靠传递扭矩，避免运转过程中出现传动失效。整个零件的外形过渡处均设计有圆角，避免热处理过程中出现应力集中导致开裂，同时轴颈表面的粗糙度要求满足滚动轴承的配合标准，能保证轴承装配后的同轴度，减少主轴运转时的径向跳动，提升工件加工的表面质量。在实际设备运行中，这类齿轴的运转精度直接决定了机床主轴的回转精度，建模过程中对齿面的渐开线轮廓、螺旋升角做了精准还原，可直接用于传动机构的运动仿真、干涉检查，也能为零件的加工工艺编制、刀具选型提供准确的三维参考，帮助工艺人员提前预判加工过程中可能出现的让刀、干涉问题，缩短零件的试制周期。
