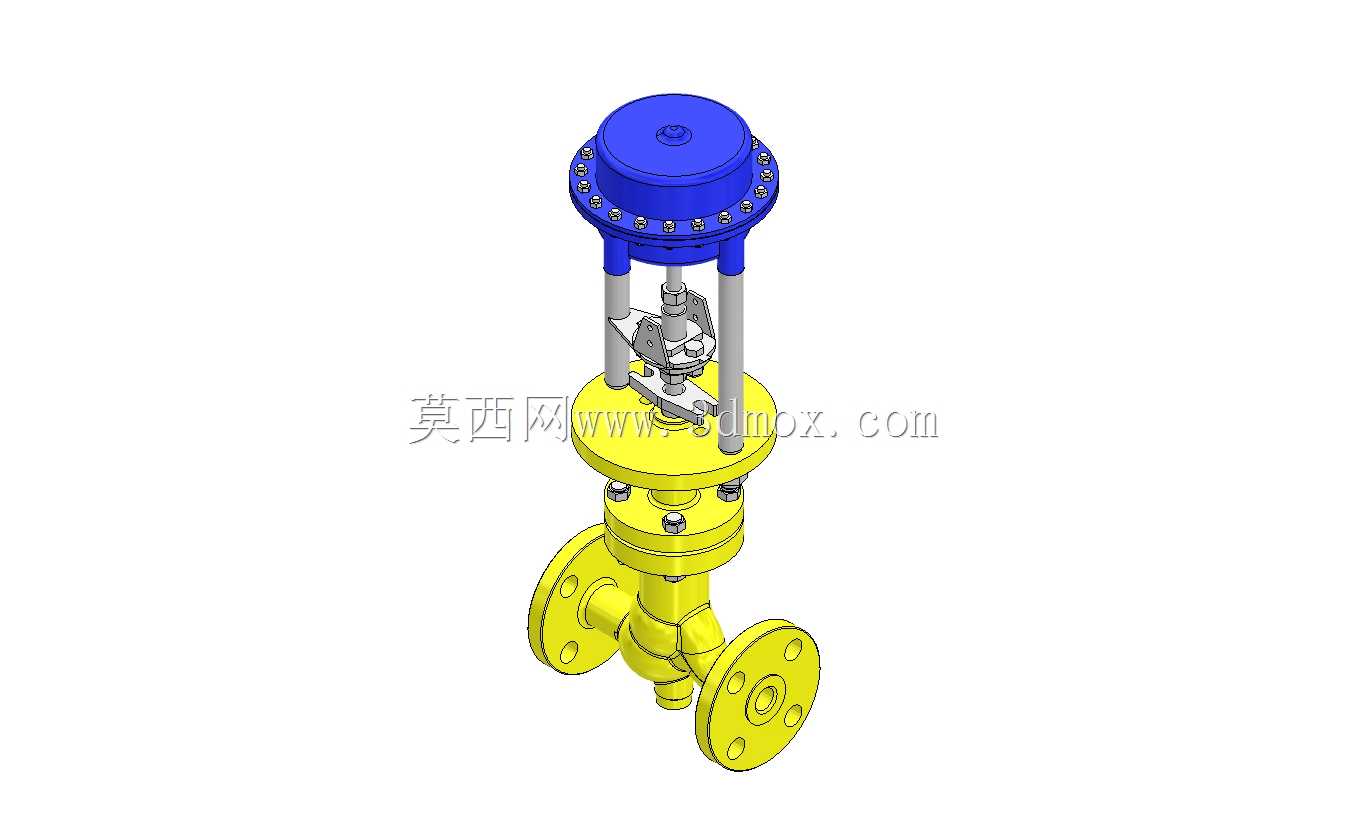

1英寸氯用气动波纹管密封截止阀结构

　　这款截止阀针对氯气输送工况做了专项结构适配，区别于普通填料密封截止阀，其采用波纹管作为阀杆动密封元件，从根源上避免阀杆往复动作时的介质外漏风险，适配氯这类强渗透、高危害介质的管路截断需求，常见于氯碱生产、液氯储运、化工氯化反应工段的工艺管路上，可安装在水平或垂直管段，执行器朝上布置即可满足安装要求。从结构设计逻辑来看，下部阀体采用两通法兰式流道，流道做了平滑过渡处理，减少介质流阻，阀瓣与阀座的密封面堆焊硬质合金，耐受氯气带微量杂质的冲刷，避免长期开关出现密封面内漏；波纹管组件采用多层薄壁耐蚀合金冲压焊接成型，既保证阀杆上下行程的伸缩量，又能隔绝介质与阀杆上部填料、执行器的接触，即便波纹管出现意外破损，

　　上部还设置了次级填料密封作为冗余防护，搭配泄漏检测接口可及时发现密封失效。上部搭配的气动薄膜执行器，通过膜片气室的气压变化带动阀杆升降，可实现远程开关控制，执行器与阀体之间的支架预留了足够的操作空间，方便后期在线更换填料、调整阀杆行程，支架上的行程指示块可直观反馈阀门当前开关位置，方便现场巡检人员判断工况。安装边界方面，法兰连接尺寸匹配ASME 300LB压力等级对应的1英寸管路法兰标准，阀体进出口中心距、执行器顶部到阀体底部的总高度都做了紧凑化设计，不会占用过多管廊安装空间，侧装的手轮机构可在气源故障时实现应急手动操作，避免工艺断流引发生产事故。建模过程中对波纹管的波纹节距、膜片的有效作用面积、阀杆的导向间隙都做了参数化还原，

　　每一处连接螺栓的位置、填料压盖的压紧行程都和实际工业产品一致，可直接用于管路布置的干涉检查、阀门选型的结构确认，也可作为化工特种阀门设计的参考原型，帮助设计人员快速理解氯用波纹管截止阀的密封逻辑、执行器匹配方式以及安装维护所需预留的操作空间。
