带详细二维工程图的进料止回阀结构

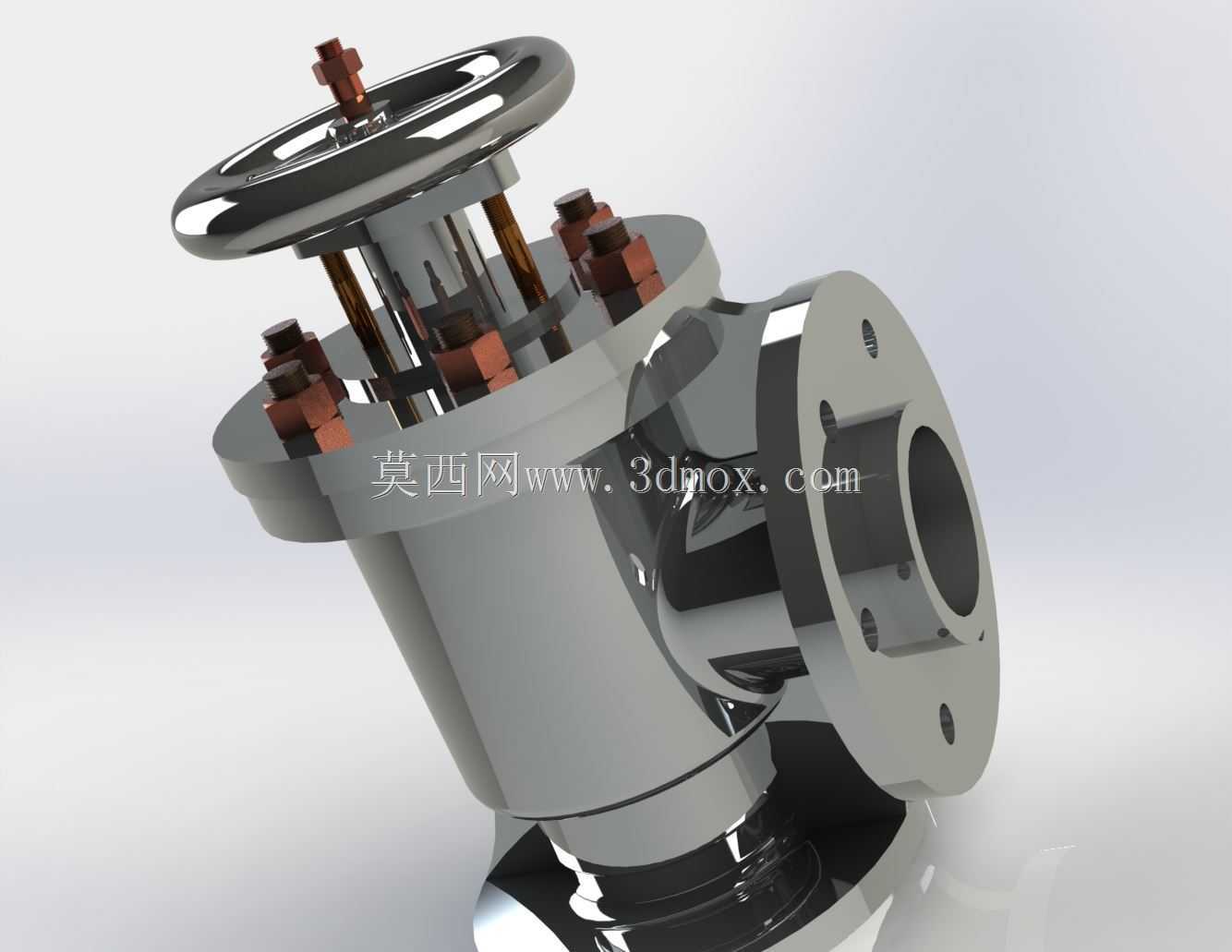

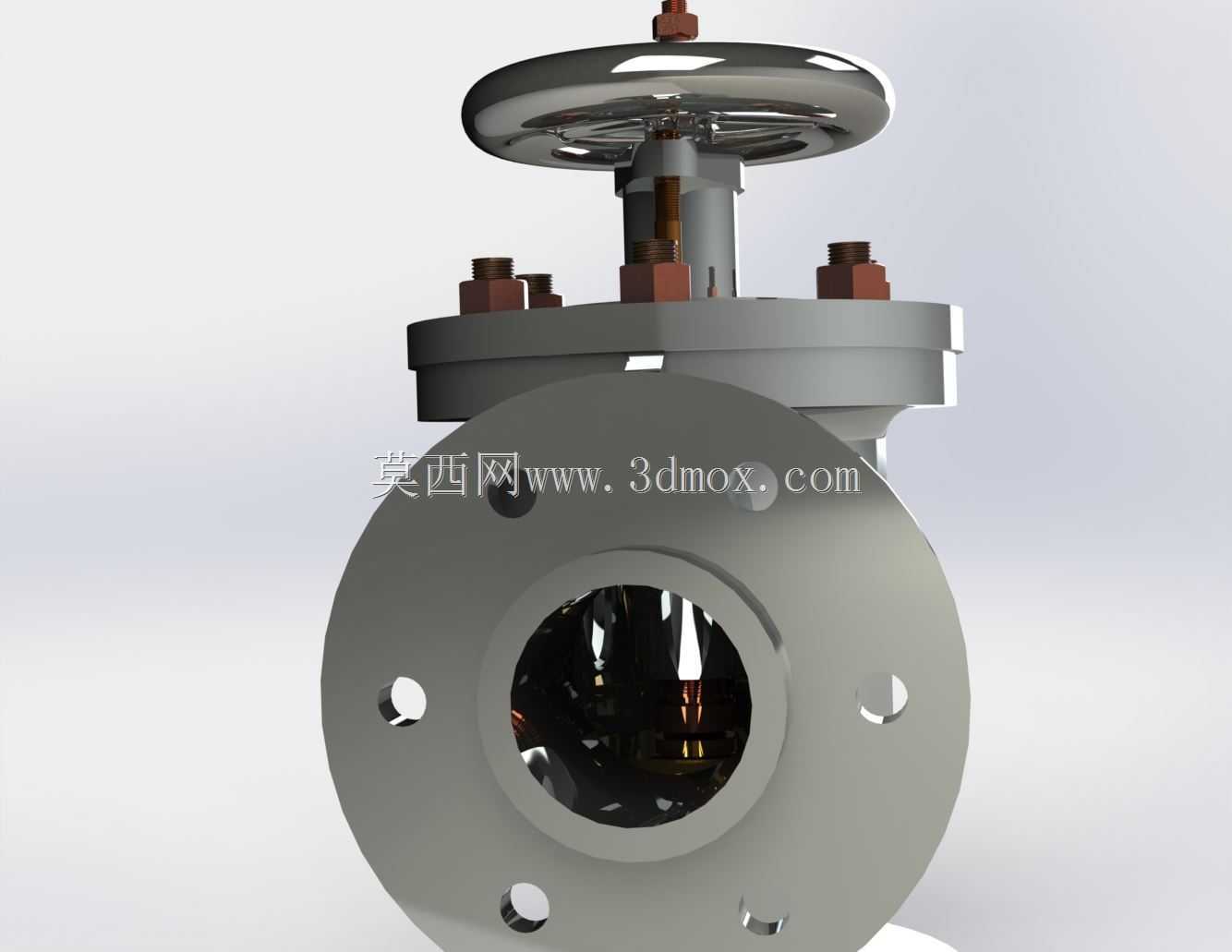

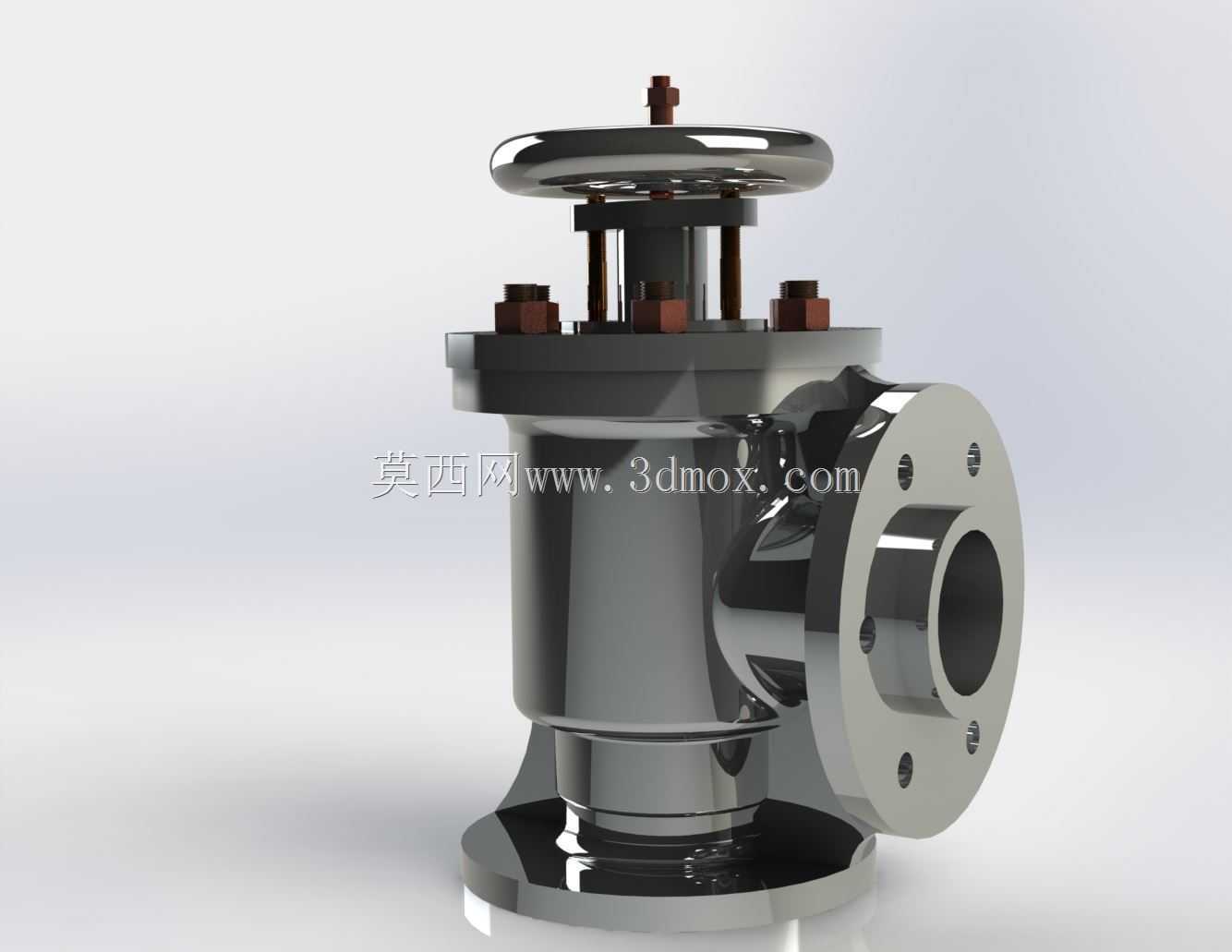

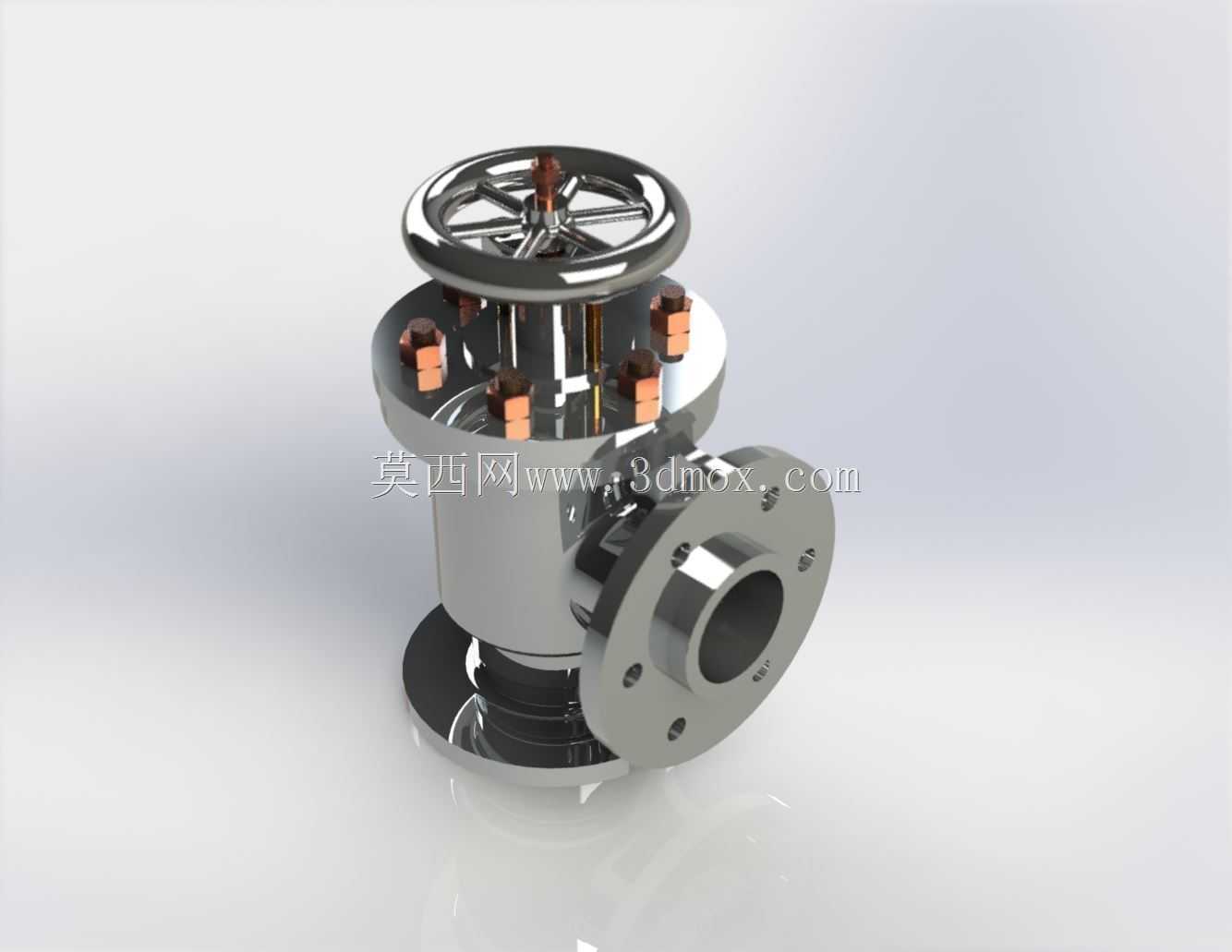

　　这款进料止回阀主要应用在流体输送管路的进料端，作用是避免管路内的介质出现倒流情况，常见于化工供料、水处理进料、小型液压供油回路这类对介质流向有严格要求的场景，能在泵停机或者管路压力波动时，自动截断反向流路，保护上游的供料设备不会被回流介质冲击损坏。从结构设计来看，整体采用角式通径布局，侧向法兰对接进料管路，下部法兰对接下游设备接口，顶部设置阀杆操作与密封结构，相比直通式止回阀更适合安装空间局促、管路需要转向的工位，不用额外加装弯头就能完成流向转折，能减少管路的接头数量，降低泄漏风险。设计时先确定了公称通径对应的法兰连接尺寸，法兰上的螺栓孔采用圆周均布设计，严格匹配对应压力等级的法兰安装标准，保证现场安装时能和现有管路法兰直接对位，

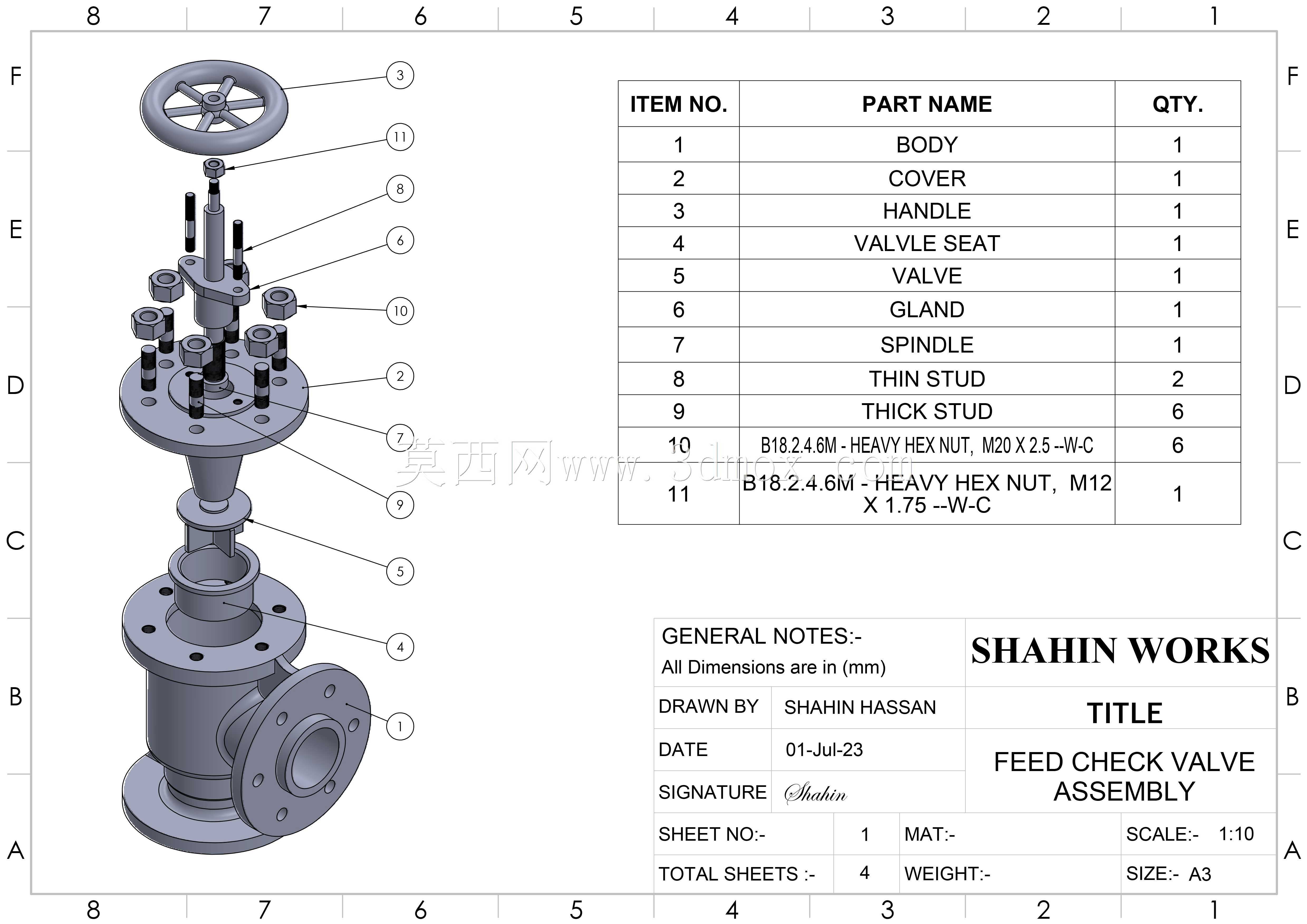

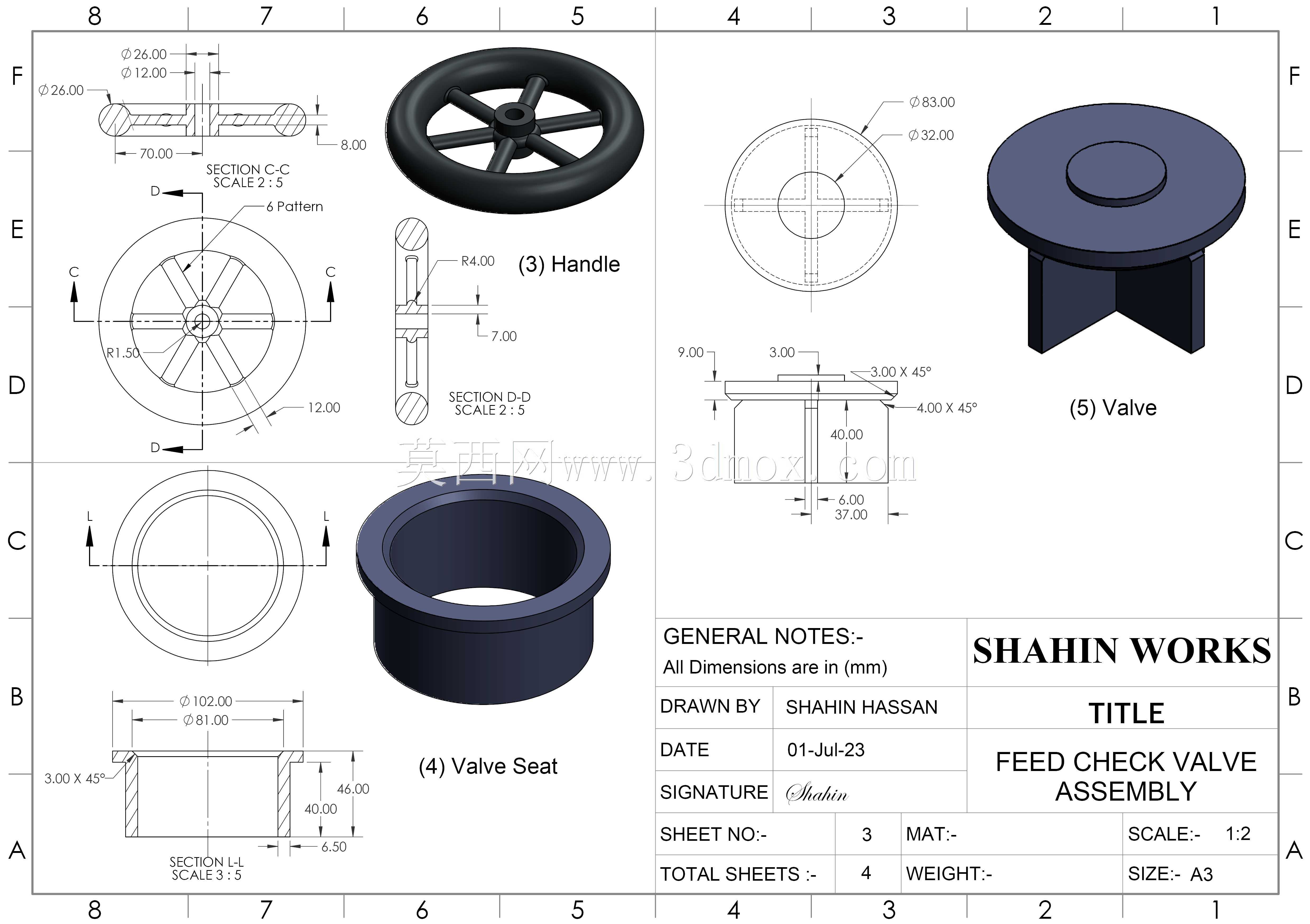

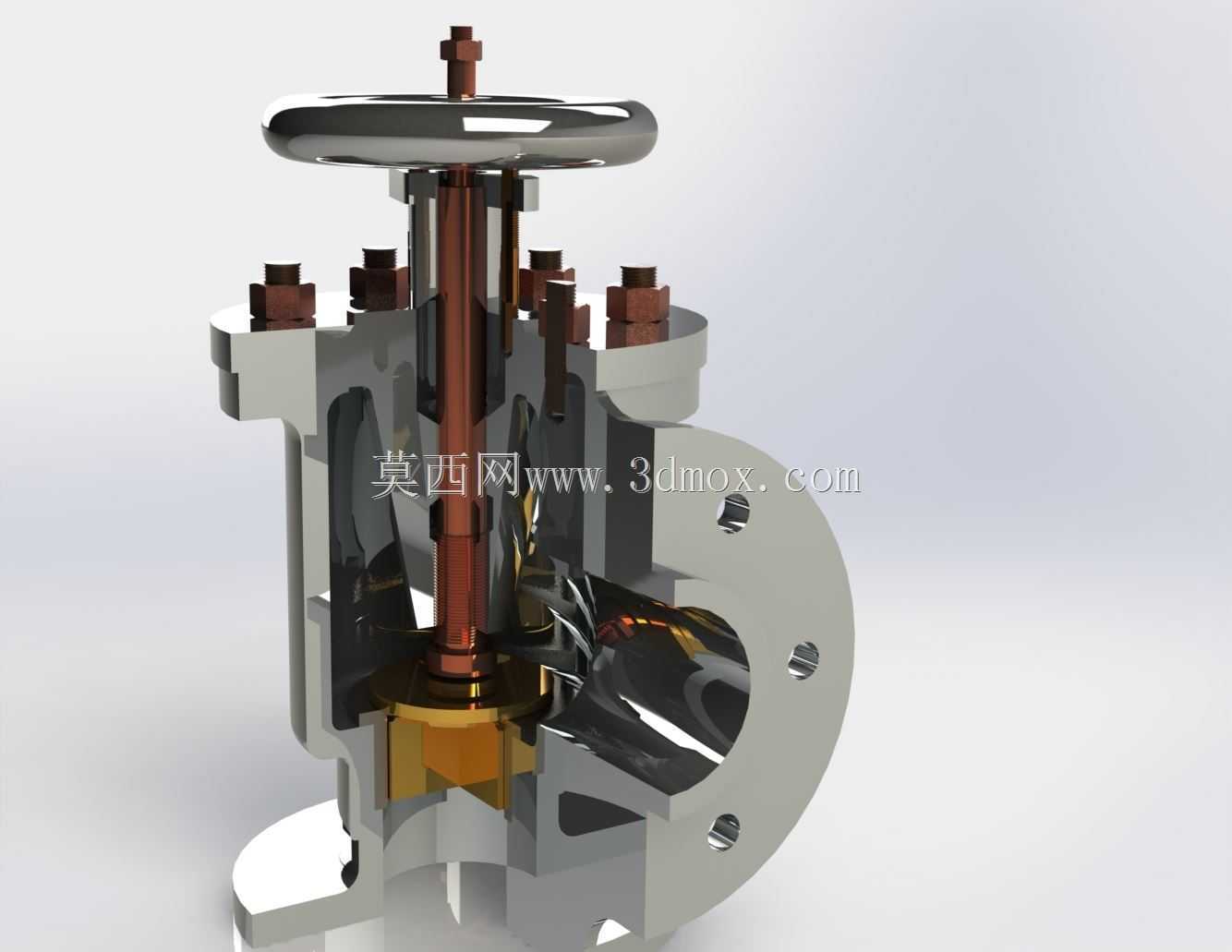

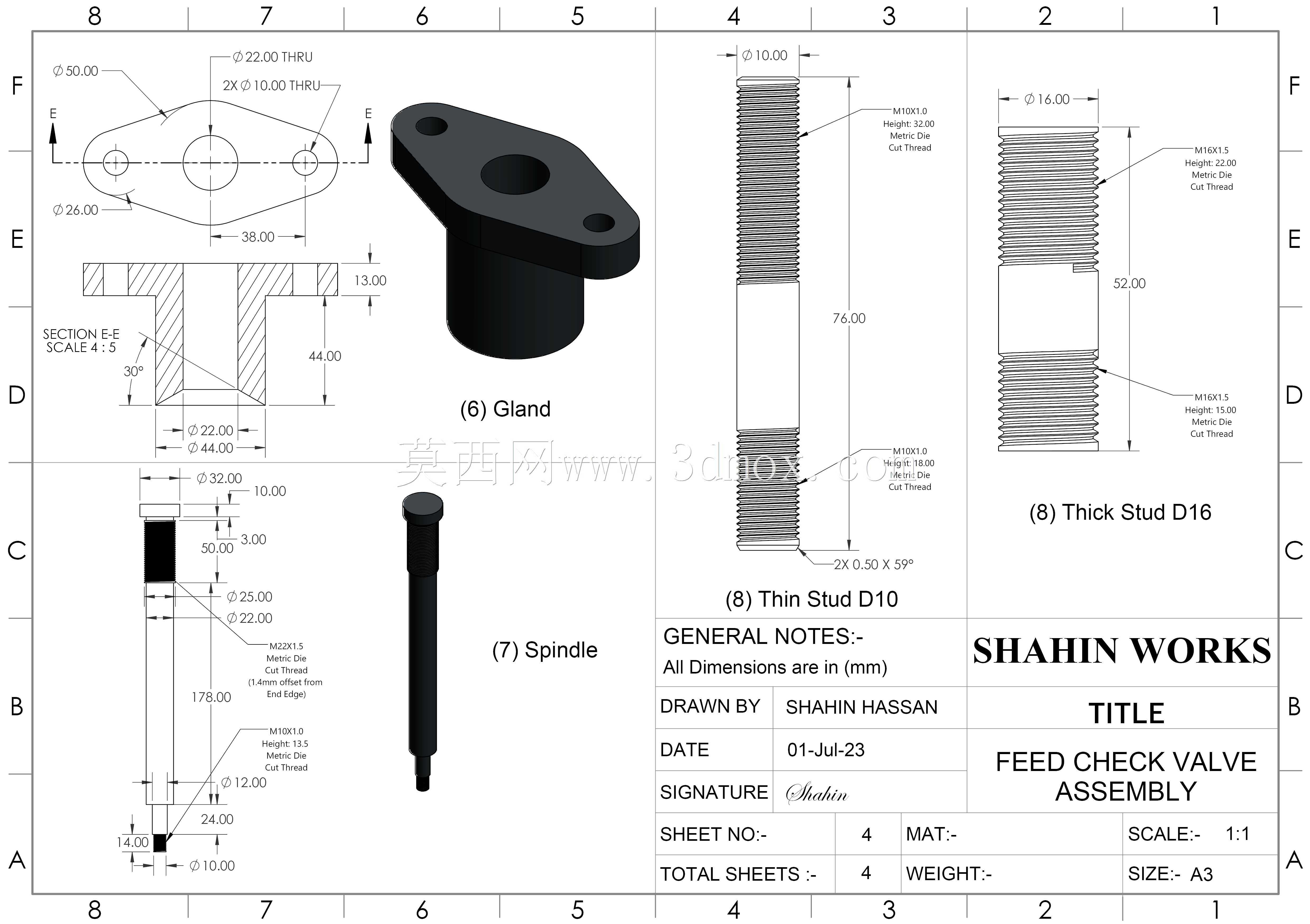

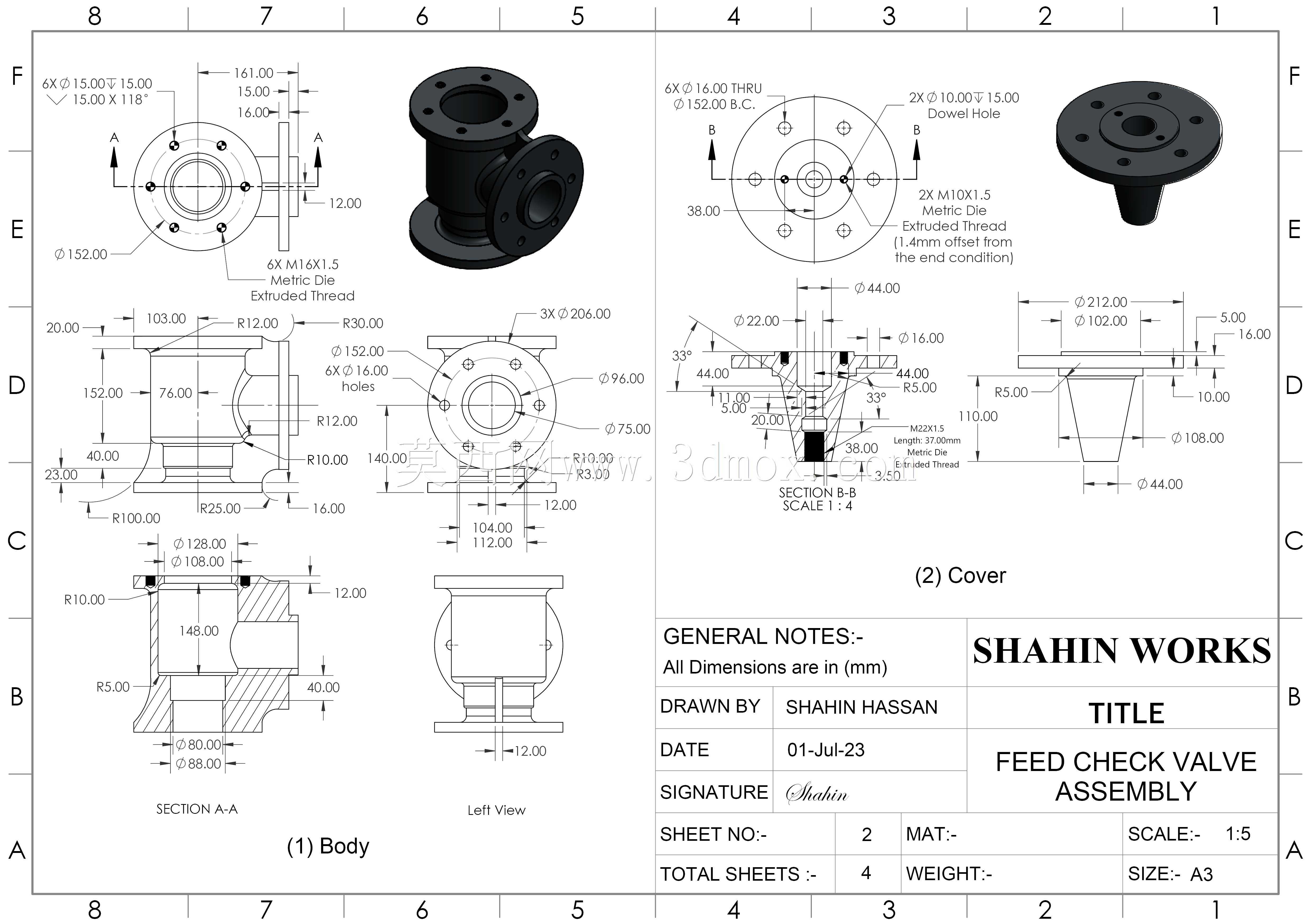

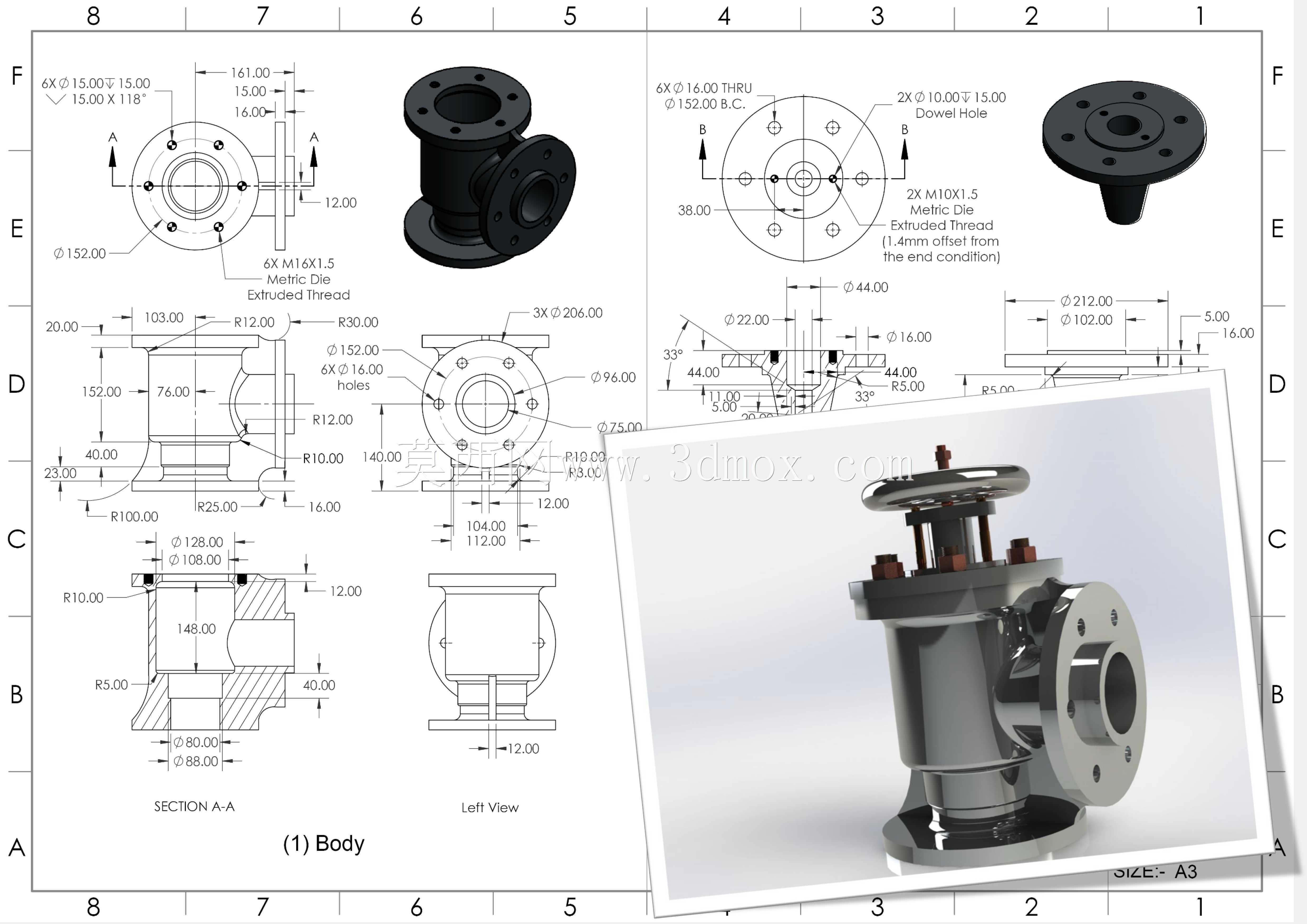

　　不需要额外加工转接件；阀体内部的流道做了圆弧过渡处理，减少介质流经时的阻力损失，避免出现介质淤积的死角，对于含少量颗粒的介质也能有不错的通过性。阀瓣的启闭行程做了限位设计，全开时不会遮挡通流截面，关闭时能依靠介质回流压力自动压紧密封面，密封面的配合公差经过反复校核，保证关闭状态下的密封可靠性，同时避免启闭过程中出现卡滞。从安装边界来看，阀体的外形轮廓充分考虑了现场安装的操作空间，顶部的阀杆手轮位置预留了足够的操作间隙，侧面和底部的法兰端面到阀体中心的尺寸控制合理，不会和周边的管路支架、其他阀件产生安装干涉；二维工程图里完整标注了各个部位的形位公差、尺寸精度要求，包括法兰端面的平面度、密封槽的深度公差、阀瓣配合面的同轴度要求，

　　还有各个连接螺纹的规格与公差，不管是做三维建模练习，还是做小批量的零件加工，都能直接参考这些尺寸完成对应的工作。阀体的主体壁厚根据公称压力对应的强度要求计算确定，既保证承压时的结构强度，不会出现应力集中导致的开裂问题，也不会因为壁厚过大造成材料浪费，各个转角位置都做了圆角过渡，避免加工和使用过程中出现应力集中的问题。
