NACA4412翼型低速风洞试验翼段结构

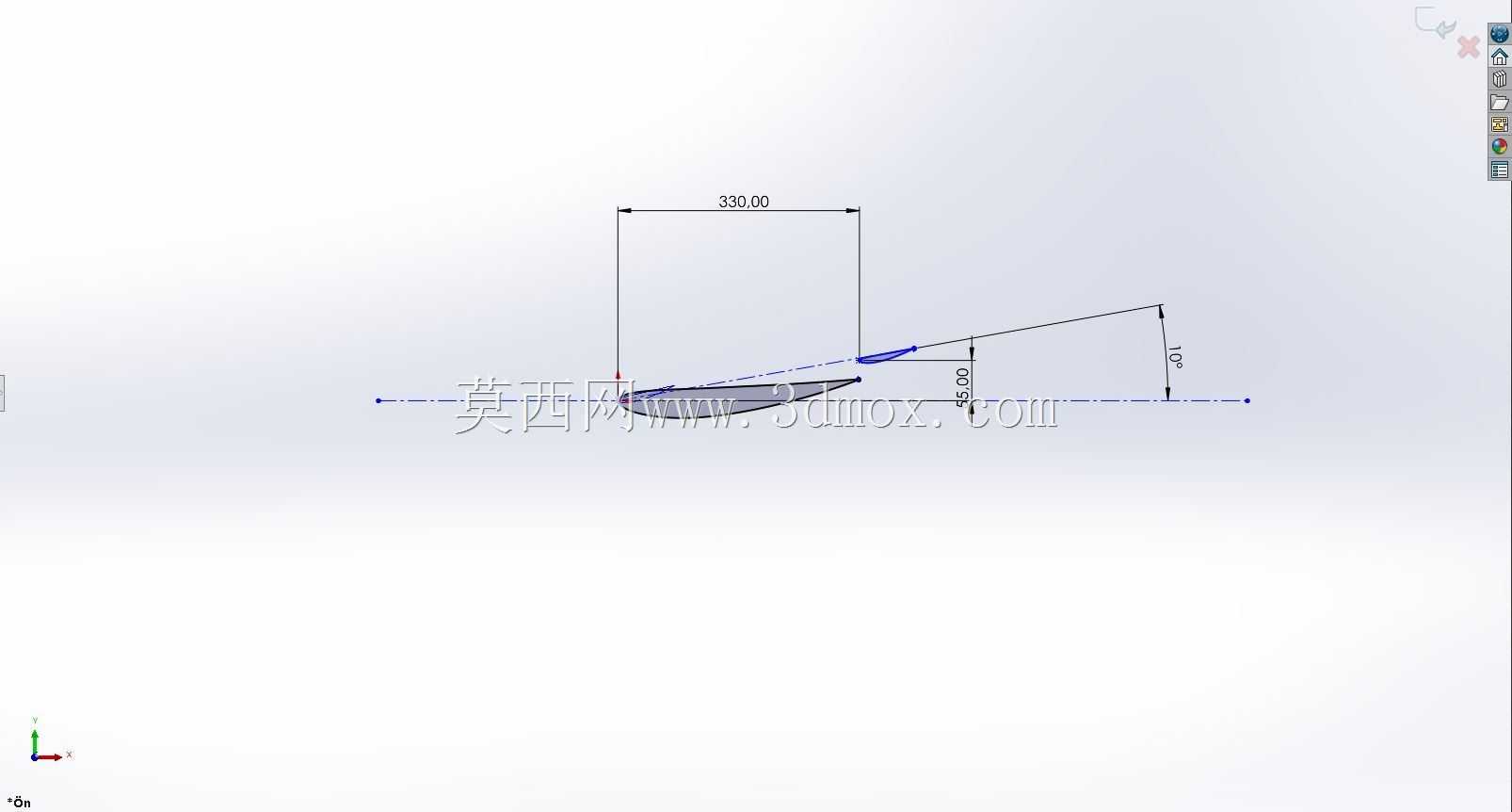

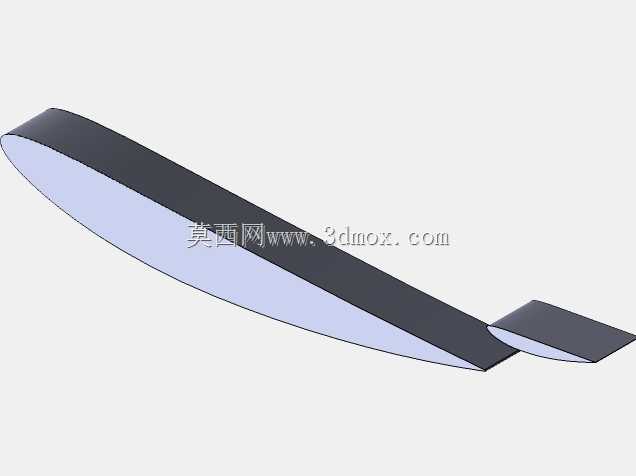

　　这款翼段结构针对30m/s风速下的低速气动测试场景开发，主要服务于小型低速风洞的教学试验、微型固定翼无人机翼型选型验证、小型通用航空初级教练机机翼气动特性摸底等场景，可直接安装在风洞试验段的测力天平支架上，完成升阻特性、压力分布、失速迎角等核心气动参数的采集工作。设计阶段优先参考NACA4412与Clark-Y两类成熟低速翼型的气动优势，主翼段采用NACA4412翼型的弯度分布特征，最大厚度位置设置在弦长30%处，相对厚度12%，既保证低速下的高升力特性，也预留了足够的内部空间用于布设压力测管、应变片等测试元件；尾缘处附带的小翼段参考Clark-Y翼型的低速稳定性特征，用于模拟带襟翼偏转状态下的翼面气流干扰情况，

　　可单独更换不同偏转角度的尾段模块，拓展试验覆盖范围。外形尺寸上，主翼段展长控制在常规教学风洞试验段宽度的80%以内，避免翼尖与风洞壁面产生过度的壁面干扰，弦长尺寸匹配风洞试验段的阻塞度要求，在30m/s设计风速下，模型整体阻塞率低于5%，满足低速风洞试验的精度要求；安装边界方面，翼段根部设计有标准的法兰连接接口，可适配多数三分量、六分量测力天平的安装孔位，翼面表面粗糙度控制在Ra1.6以下，避免表面粗糙度过大干扰附面层流动状态，影响测试数据准确性。结构设计上采用分段式组合结构，主翼体为实心硬质结构保证刚度，避免风速加载下产生翼面颤振影响测试精度，尾段采用快拆结构，无需拆解主翼安装结构即可完成不同尾段的更换，提升试验效率；

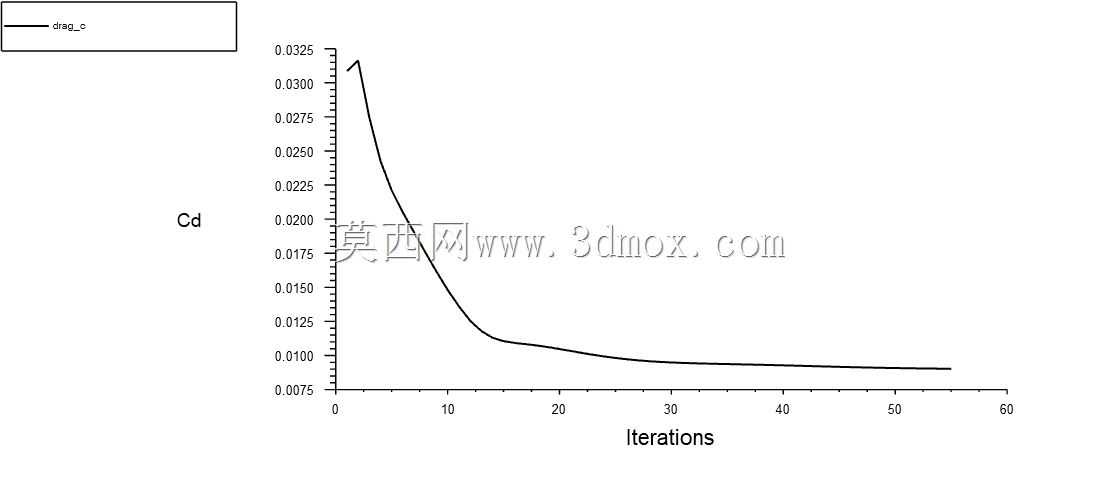

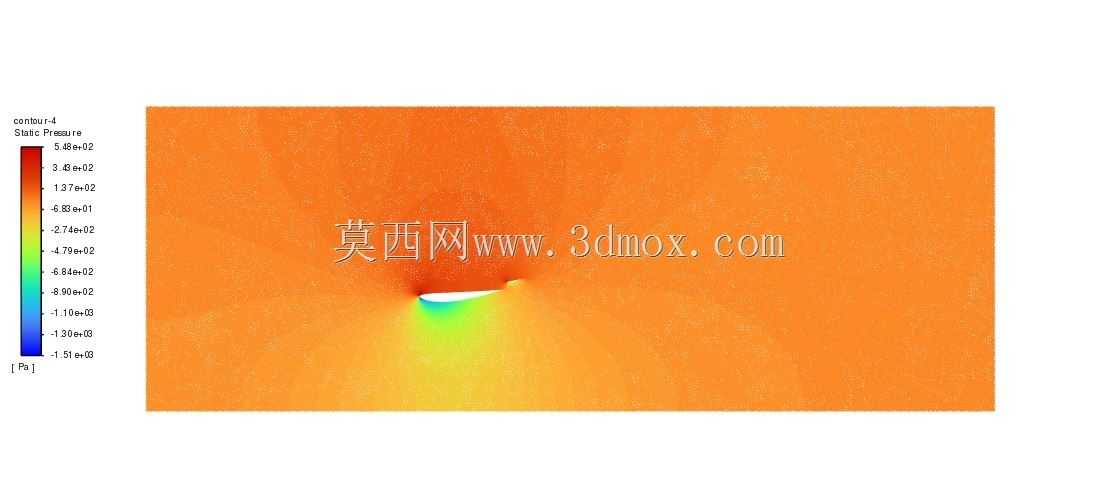

　　翼型轮廓的加工精度控制在弦长的0.1%以内，保证翼型坐标与理论值的偏差在气动试验允许范围内，不会因外形误差导致气动特性偏离理论计算值。实际使用中，该翼段可完成不同迎角下的升力系数、阻力系数、俯仰力矩系数测试，也可通过布设的表面测压孔完成翼面压力分布测绘，为低速固定翼飞行器的机翼设计提供实测数据支撑，也可作为航空类专业空气动力学课程的教学演示模型，帮助学员直观理解翼型几何参数与气动特性的对应关系。
