高超声速隐身飞翼布局飞行器结构设计

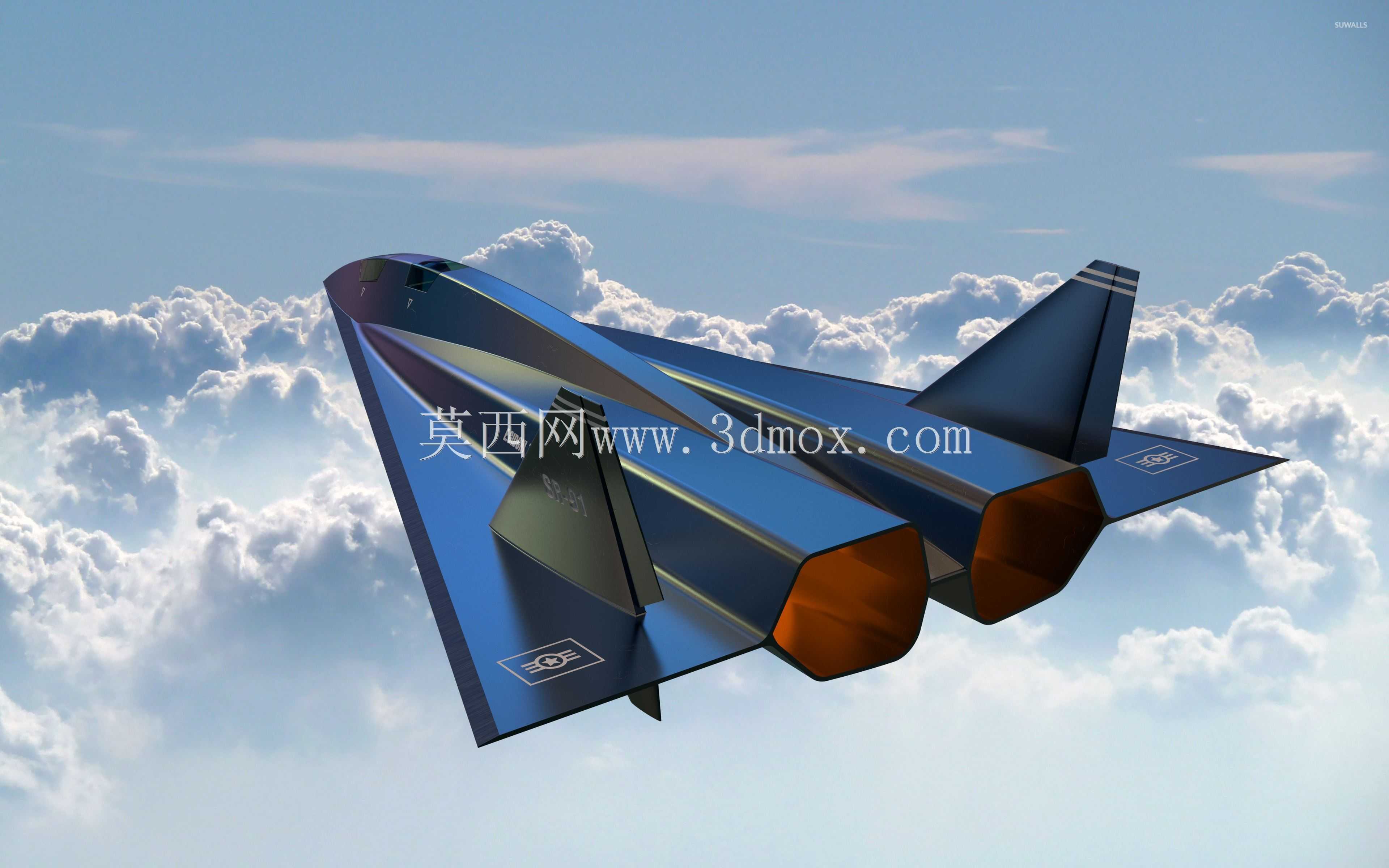

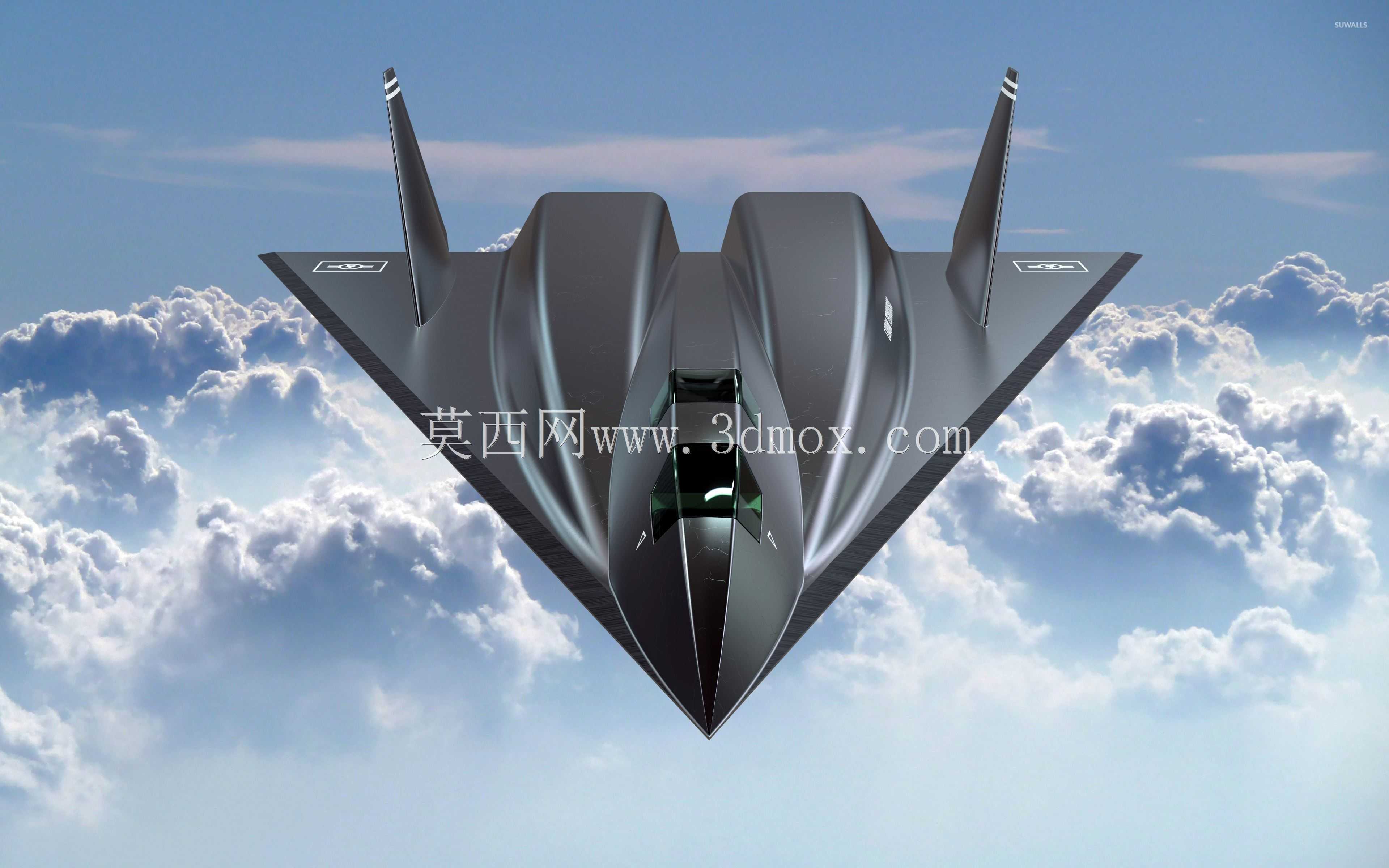

　　该飞翼布局飞行器采用无尾翼融合体构型，整机沿纵向对称面完全对称，翼身融合过渡段曲率连续无突变，可有效降低雷达反射截面积，同时优化高亚声速到高超声速速域的升阻比特性。整机外轮廓投影为大后掠三角飞翼形态，翼尖设置小尺寸外倾安定面，安定面后缘集成嵌入式航行标识结构，可在大迎角飞行状态下提供足够航向稳定力矩，避免无尾布局常见的航向发散问题。

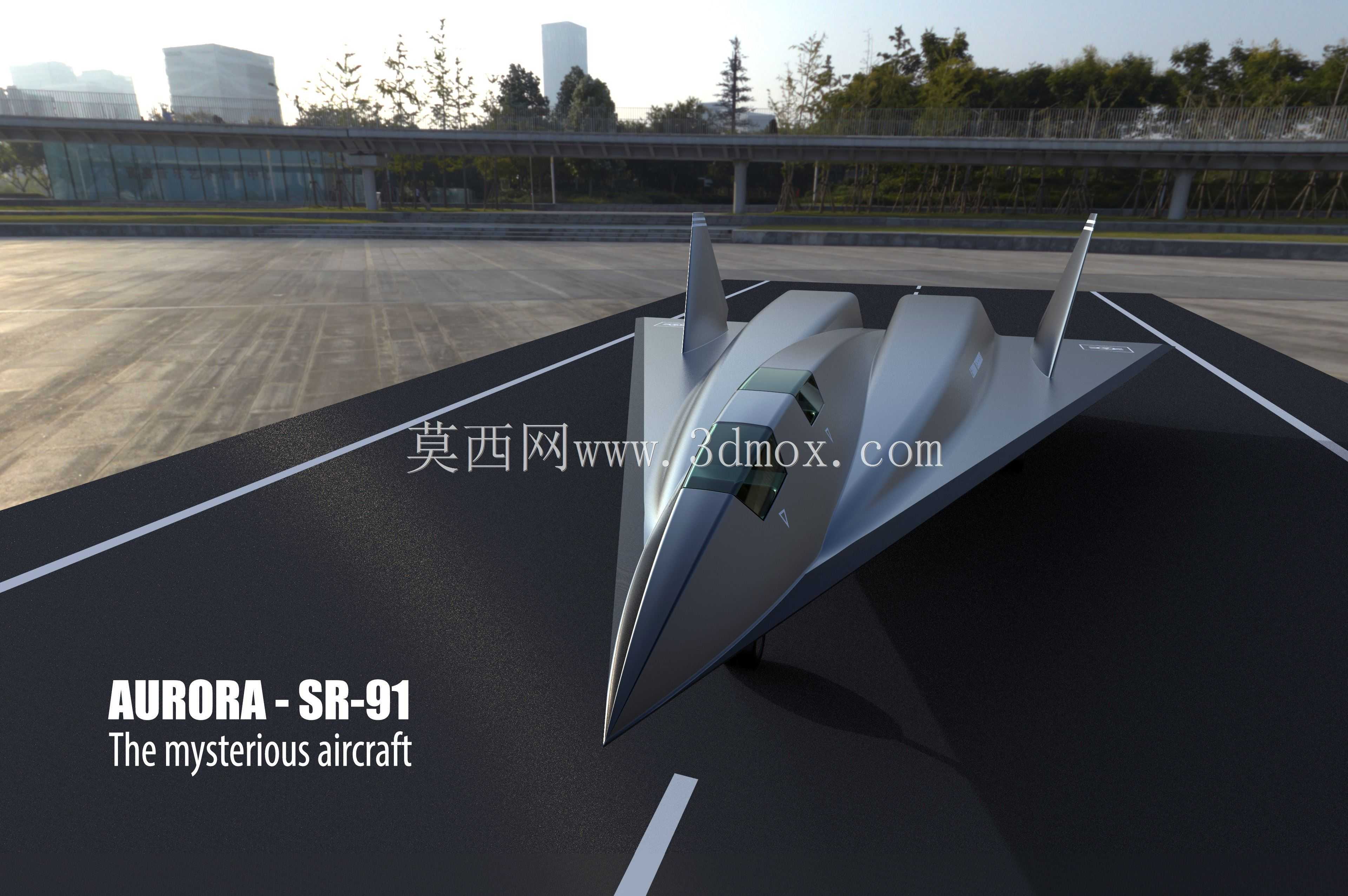

　　从结构设计逻辑来看，整机上表面设置三条平行的纵向隆起棱边，棱边从座舱后方一直延伸至翼身后缘，既作为机身主承力梁的外部整流结构，也可在高速飞行时产生有利涡流，提升机翼表面气流附着能力，延缓大迎角状态下的气流分离。座舱采用整体式埋入设计，座舱盖边缘与蒙皮完全齐平，无突出的框架结构，既降低气动阻力，也减少雷达波绕射形成的强散射源。进气道布置在座舱两侧的棱边下方，采用背负式S弯隐身进气构型，可完全遮挡发动机压气机叶片的直视路径，同时利用棱边产生的低压区提升进气效率，在大迎角机动时保证进气道气流均匀性，避免发动机喘振。

　　该构型的应用场景主要覆盖临近空间高速突防、长航时隐身巡航等任务，飞翼布局的大内部容积可充分容纳燃油、任务载荷与动力系统，相比常规布局飞行器，相同起飞重量下可提升30%以上的内部燃油装载量，同时全机外露舵面仅保留后缘分段式升降副翼，通过左右舵面的差动与同向偏转，同时实现俯仰、滚转与偏航的三轴控制，减少了外露操纵机构的数量，进一步降低结构重量与雷达反射特征。

　　在建模过程中，整机外形严格遵循隐身设计的平行原则，所有翼面前后缘、棱边、舵面缝隙均对齐到固定的几个反射角度，将雷达反射波集中到几个非威胁方向，避免全向均匀反射。蒙皮分块缝隙均采用锯齿形设计，锯齿边缘同样遵循平行原则，避免缝隙形成的角反射器效应。翼尖安定面的外倾角度经过优化，在保证航向稳定力矩的前提下，将侧向入射的雷达波反射到非威胁方向，同时避免安定面与主翼面形成二面角反射结构。

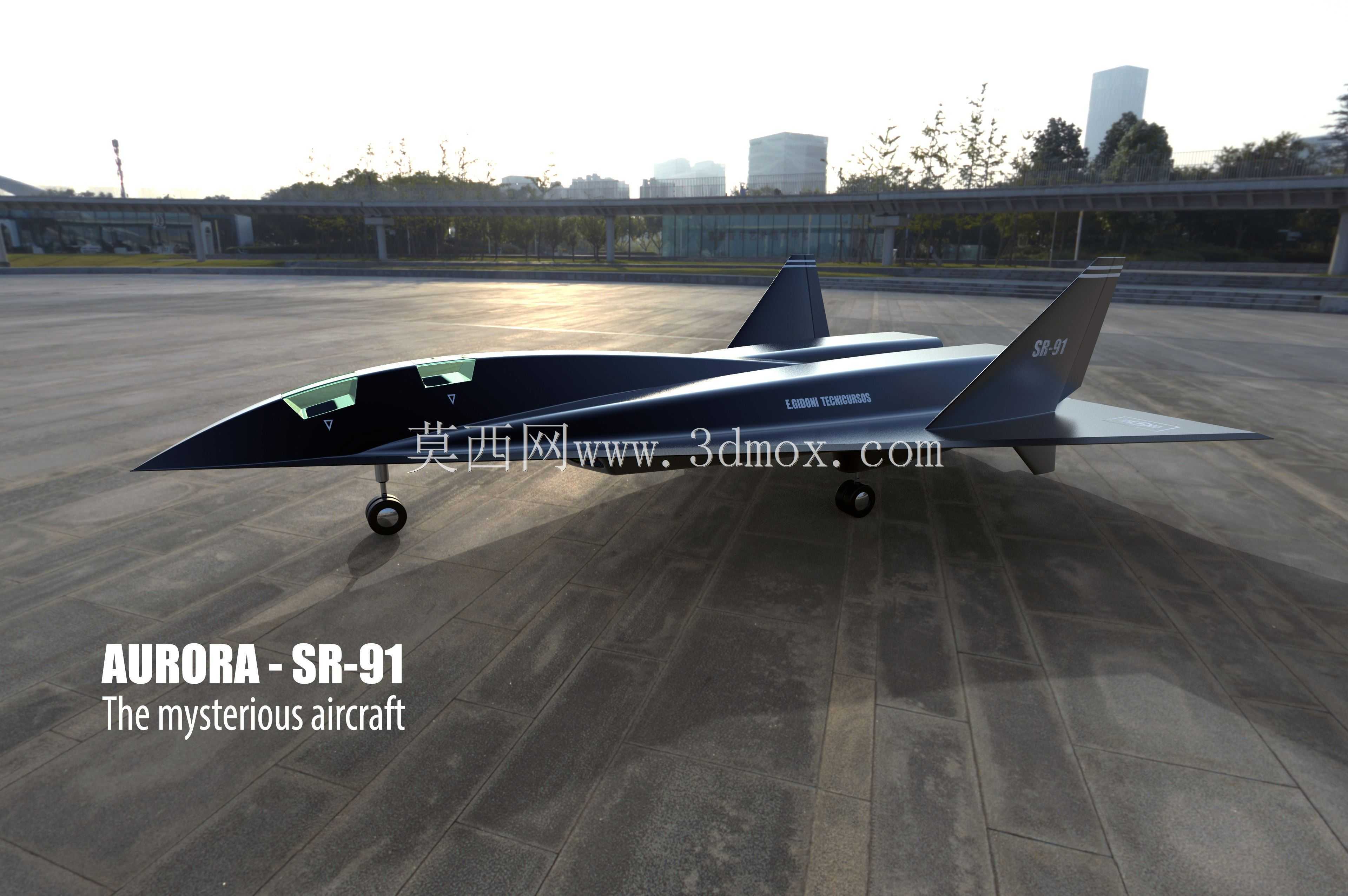

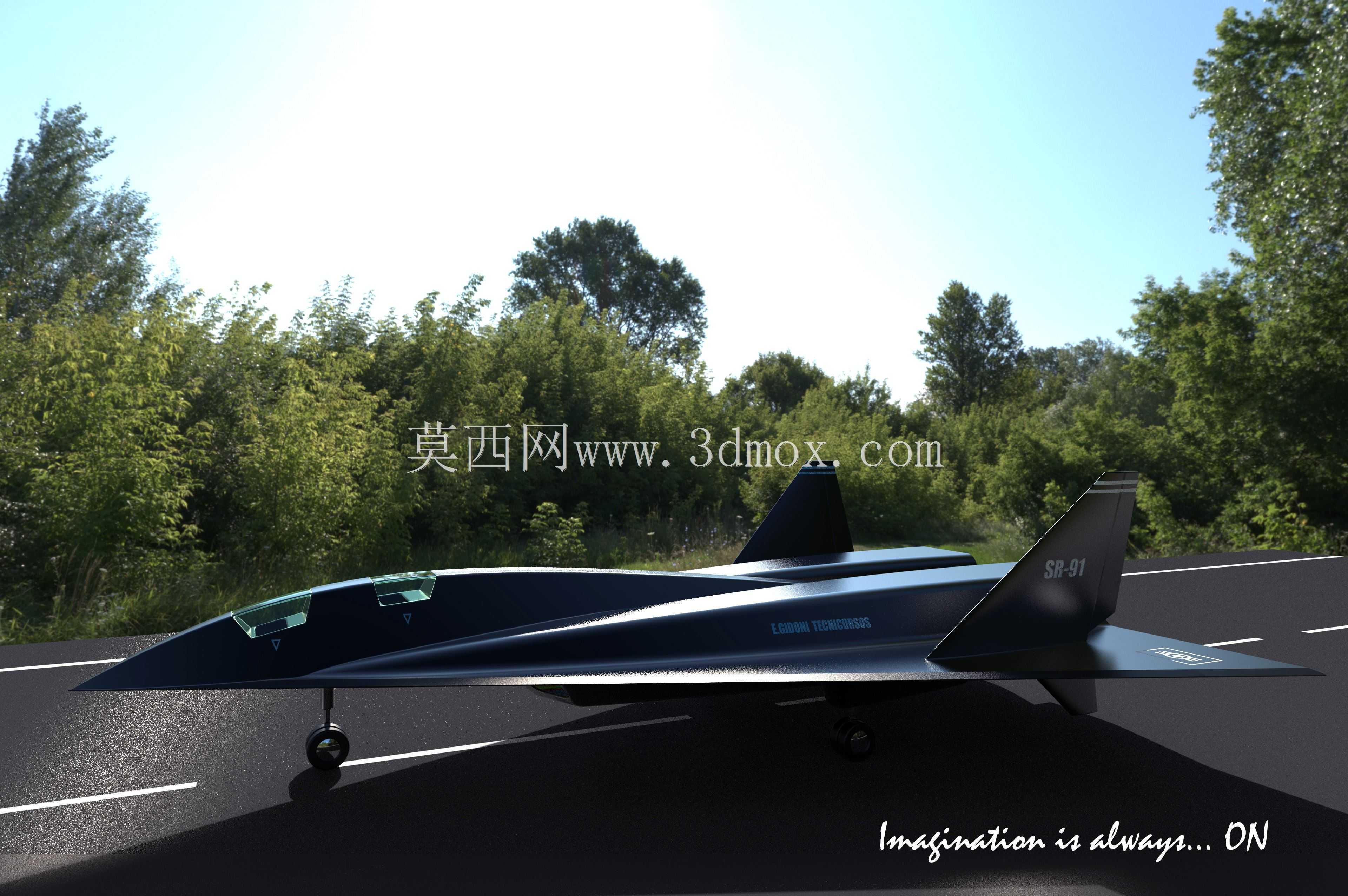

　　从安装边界来看，整机起落架采用前三点式埋入设计，前起落架舱位于座舱前下方，主起落架舱位于机身中部两侧的隆起结构内部，起落架收起后舱门与蒙皮完全齐平，无突出结构。动力系统安装段位于机身中部核心区，周围预留充足的隔热与维护空间，可适配不同类型的高超声速动力组合，尾喷口采用二维矢量隐身喷口设计，喷口下唇与后缘翼面融合，可对高温喷流进行快速掺混降温，降低红外辐射特征。
