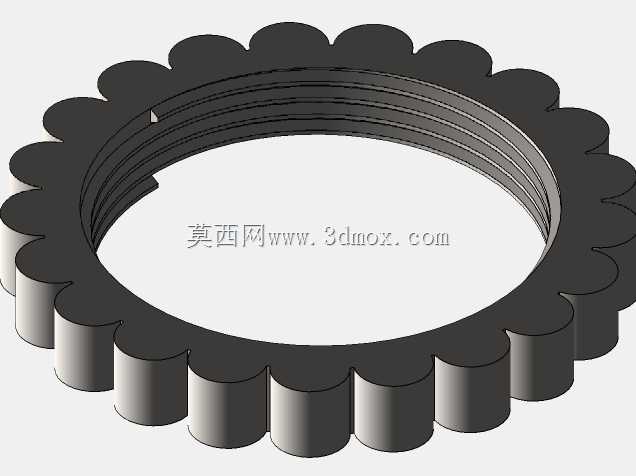

CA6140车床配套实体结构减震装置

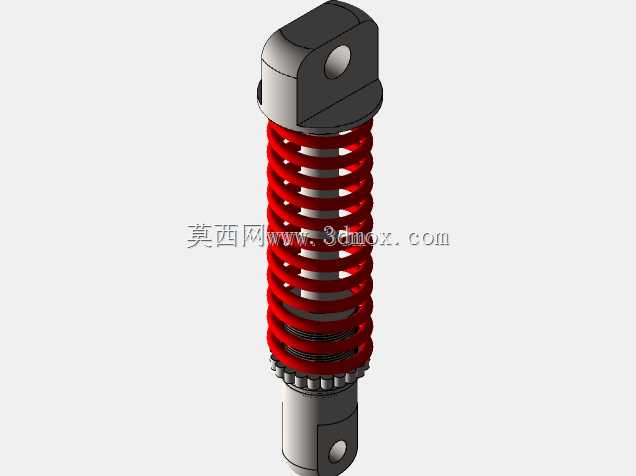

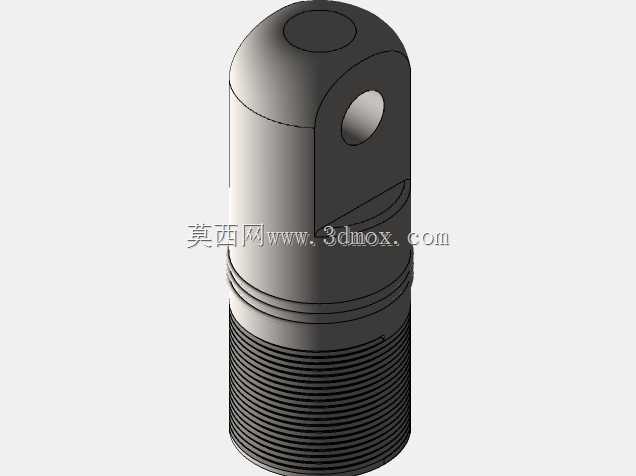

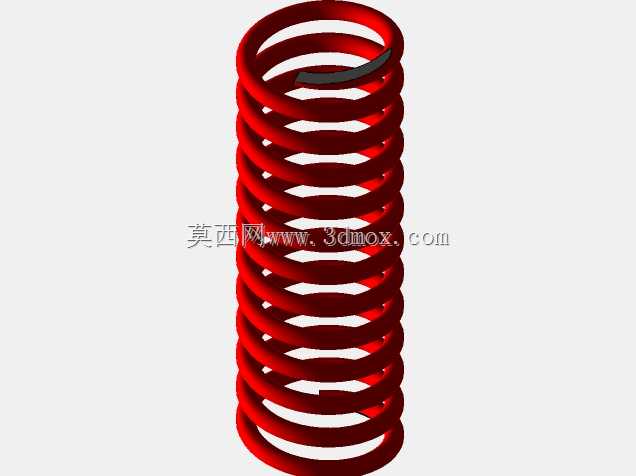

　　这款减震结构主要适配CA6140普通车床的局部减震需求，在车床实际运行过程中，主轴箱高速回转、溜板箱往复进给、切削载荷突变都会产生不同频率的振动，这类振动如果直接传递到床身连接部位，长期运行会加剧导轨面磨损、影响加工件的表面粗糙度，甚至导致紧固螺栓出现疲劳松脱，该减震装置正是针对这类工况做的实体化结构设计。从结构组成来看，装置采用圆柱螺旋压缩弹簧作为核心弹性元件，弹簧上下端分别设置带铰接安装孔的端座与导向柱塞结构，上端的单耳铰接结构可以适配车床对应安装位的销轴连接，避免安装时出现过定位导致的附加应力，下端的柱塞部分与配套导向套配合，能限制弹簧受压时的径向窜动，保证减震过程中受力始终沿轴向传递，不会出现偏载导致的弹簧过早失效。

　　设计过程中优先采用实体建模思路完成各部件的结构搭建，弹簧的节距、有效圈数、中径参数都匹配车床对应部位的额定减震载荷，端座的铰接孔内径、安装面厚度都参考车床原有安装位的尺寸边界做适配，整体安装后不会与周边的进给手柄、润滑油管、防护盖板产生运动干涉，预留的压缩行程可以覆盖车床运行时产生的最大振动位移量，不会出现减震触底的情况。在实际应用场景中，这类减震结构除了适配CA6140车床，也可经过参数调整后用于其他中小型金属切削设备的局部减震，或是小型自动化输送线的机架缓冲部位，结构上没有采用复杂的阻尼阀系结构，依靠弹簧本身的弹性形变吸收振动能量，结构简单可靠，日常维护仅需定期检查弹簧表面是否出现裂纹、铰接孔是否出现异常磨损即可，

　　不需要额外加注阻尼油或是更换密封件，适合车间多粉尘、多切削液飞溅的恶劣工况。建模时各部件的配合间隙都按照机械设计的常规公差要求做了预留，端座与弹簧接触的位置设置了定位台阶，保证弹簧安装后不会出现径向滑移，下端柱塞的外圆与导向内孔的配合间隙控制在合理范围，既可以顺畅滑动实现减震动作，又不会因为间隙过大导致晃动异响，整体结构没有多余的装饰性设计，所有几何特征都服务于功能实现，安装时仅需通过上下两个铰接销轴完成固定，不需要复杂的调试步骤，更换时也可以快速拆装，不会长时间占用设备停机维护时间。
