CA6140车床配套深沟滚珠轴承总成结构

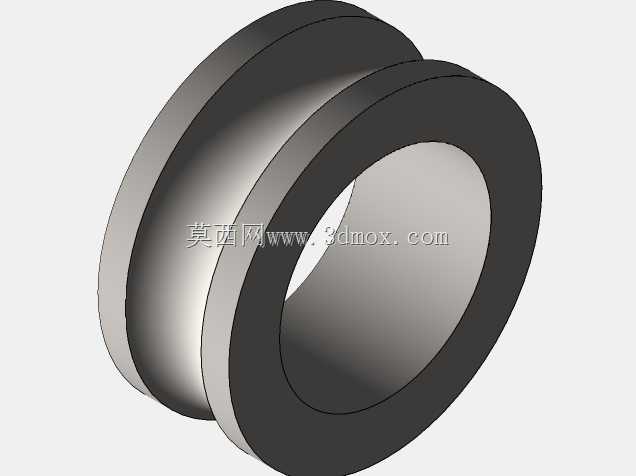

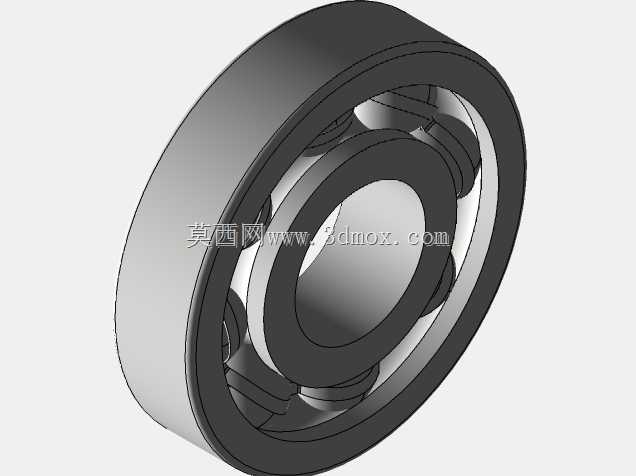

　　作为普通卧式车床主轴箱、进给箱内的核心支承部件，这款滚珠轴承总成的设计直接决定了CA6140车床回转部件的运转精度与服役寿命。在实际车削作业场景中，轴承需要同时承受主轴传递的径向切削力与少量轴向进给力，尤其是在强力车削45号钢铸件、断续切削带硬皮的锻件毛坯时，滚动体与滚道之间的接触应力会出现瞬时峰值，这就要求轴承的内部间隙设计必须控制在极窄的公差带内——既不能因间隙过大导致主轴回转时出现径向跳动，影响工件外圆的圆柱度与端面粗糙度，也不能因预紧量过大造成运转温升过高，加速润滑脂老化失效。从结构设计逻辑来看，这款轴承采用内圈、外圈、单列钢球、冲压保持架的经典深沟球构型，内圈与轴颈采用过盈配合，

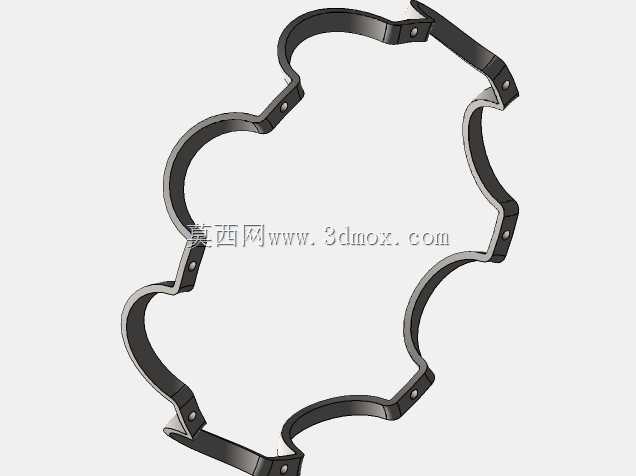

　　安装时需通过热装工艺将内圈加热至120摄氏度左右套装到轴肩定位位置，外圈则与箱体轴承孔采用过渡配合，方便后期检修时的拆卸更换。保持架采用浪形冲压结构，兜孔的曲率半径略大于钢球半径，既可以将滚动体均匀分隔避免相互摩擦，又能在轴承高速运转时引导钢球在滚道内平稳滚动，减少钢球的自旋滑动损耗。在安装边界尺寸上，这款轴承的内径、外径与宽度完全匹配CA6140车床对应安装位的轴径、箱体孔位与轴向锁紧空间，装配时不需要额外加工调整垫片，只要保证轴肩与孔肩的端面跳动公差符合安装要求，就能实现轴承的精准定位。实际应用中，这类轴承除了适配CA6140车床，也可通用在同规格的普通卧式铣床、钻床的传动轴支承位置，只要载荷特性、

　　转速范围与安装尺寸匹配即可替换使用。设计建模过程中，需要重点关注滚道的曲率中心偏移量、钢球与滚道的接触角、保持架的兜孔间隙这些细节参数，这些参数直接决定了轴承的额定动载荷、极限转速与疲劳寿命，哪怕是0.01毫米的曲率偏差，都可能导致轴承在高载荷工况下出现早期点蚀失效。日常设备维护中，这类轴承的润滑通常采用锂基脂润滑，注脂量控制在轴承内部空腔的三分之一到二分之一即可，注脂过多反而会造成运转时搅拌阻力过大，引发异常温升。
