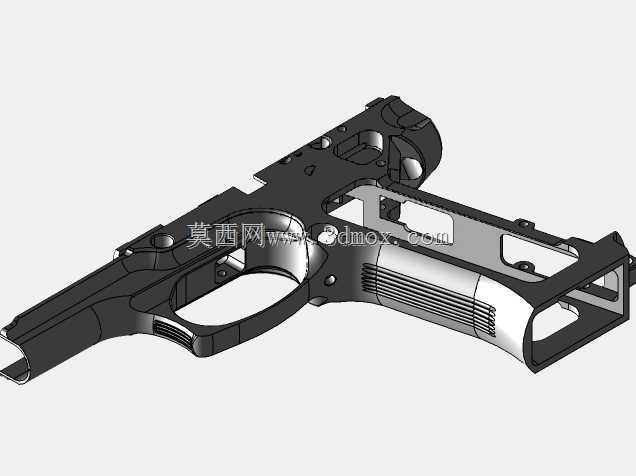

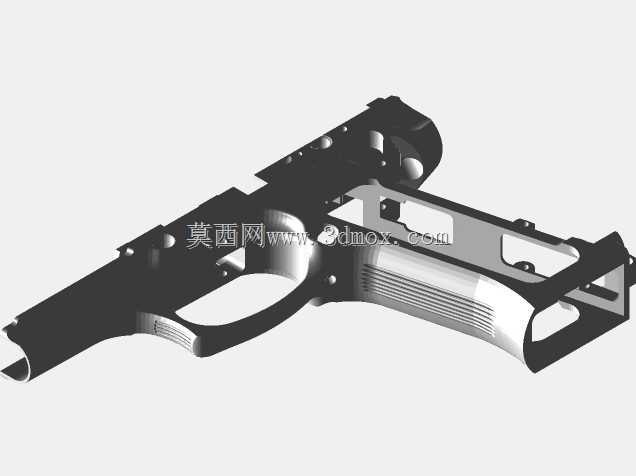

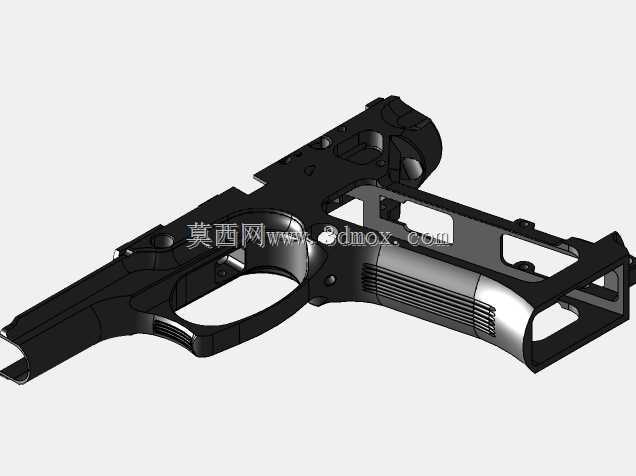

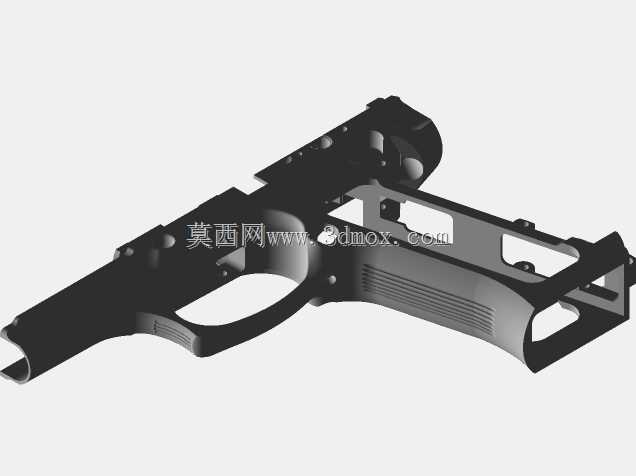

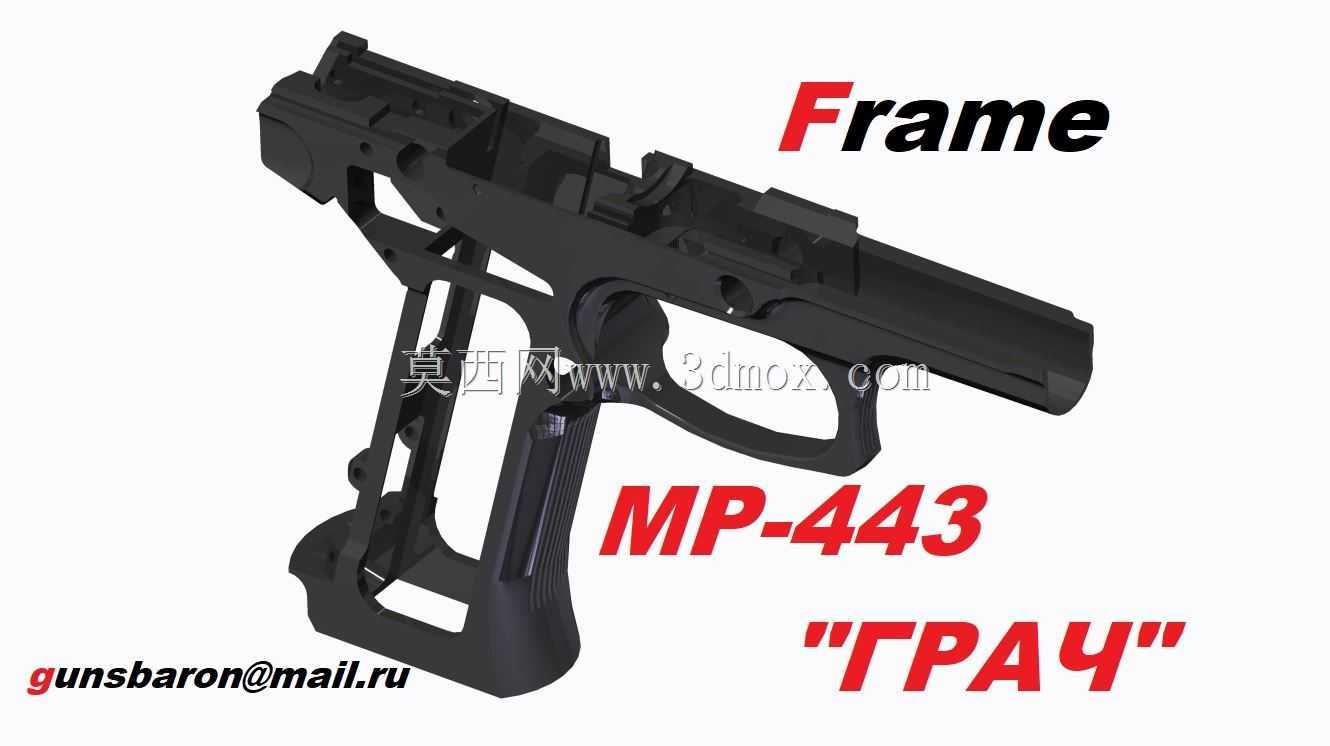

MP443手枪框架结构三维数模

　　该模型对应MP443手枪的核心承载框架部件，作为整枪的装配基体，其结构设计需要同时兼顾握持人机工效、内部组件安装定位、射击受力承载等多重需求。从结构布局来看，框架上部预留了枪管节套、自动机组件的往复运动空间，两侧的导轨槽与限位面直接约束套筒的运动轨迹，加工精度直接影响射击过程中自动循环的顺畅度，设计时需要严格控制导轨的平行度公差，避免套筒运动卡滞。握把区域采用符合人手握持形态的曲面造型，内部预留了弹匣插入的容纳空腔，弹匣扣、扳机组件的安装孔位均在框架上直接成型，减少后续装配的拼接环节，提升整体结构刚度。扳机护圈与框架采用一体化结构设计，既避免了分体装配带来的连接间隙，也能在跌落等意外受力场景下保护扳机组件不受外力冲击，防止意外击发。

　　框架下部的镂空结构并非单纯减重设计，其筋条走向经过受力优化，在射击时后坐力传递路径上保留连续的受力筋，非承载区域去除材料，在控制整体重量的同时保证击发瞬间的结构强度，避免框架出现塑性形变。从安装边界来看，框架与套筒、发射机组件、握把护板的配合面均设置了定位止口，装配时可通过止口快速定位，减少装配调试的工作量。该类框架模型可用于轻武器结构教学、战术配件适配开发、射击模拟训练器材的结构设计参考，在进行相关配件开发时，可直接基于该框架的安装孔位、配合尺寸进行适配设计，无需反复测绘实物，缩短开发周期。设计过程中针对框架的壁厚做了差异化处理，受力集中的枪管连接区域、握把颈部壁厚做了加厚处理，握持区域的壁厚则兼顾握持手感与内部空间需求，避免握把过粗影响握持舒适度。
