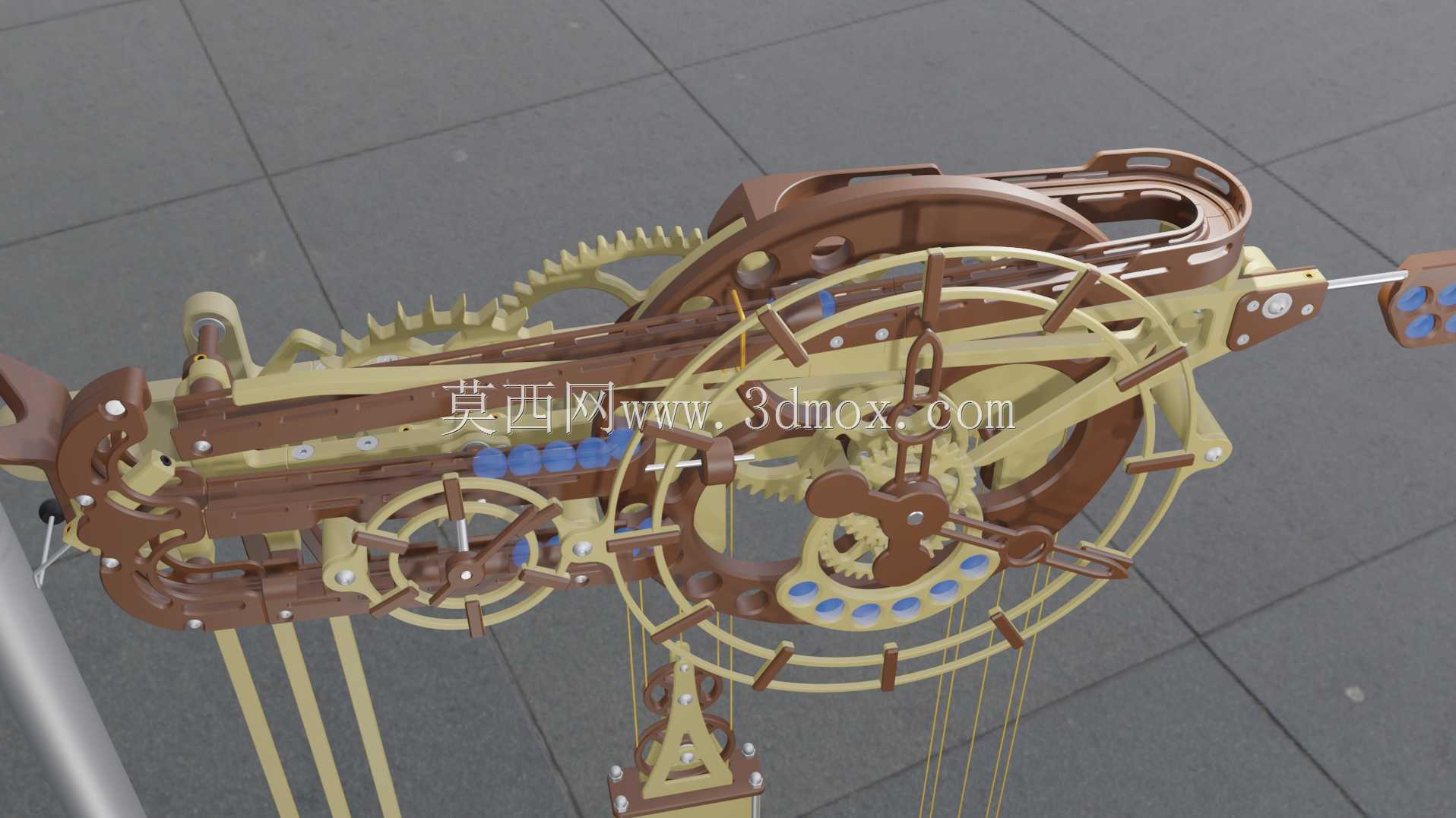

可3D打印的报时烟囱时钟机械结构

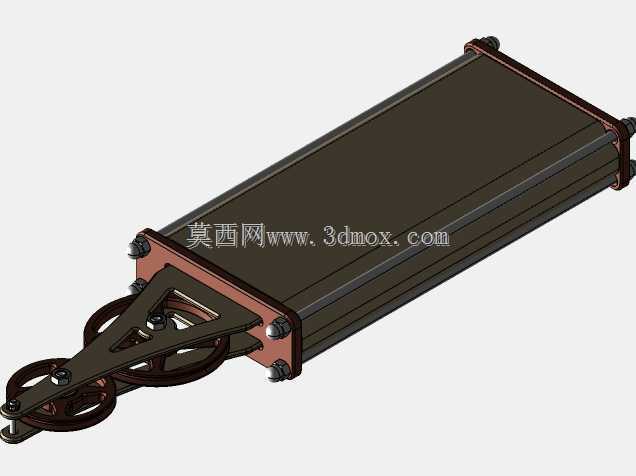

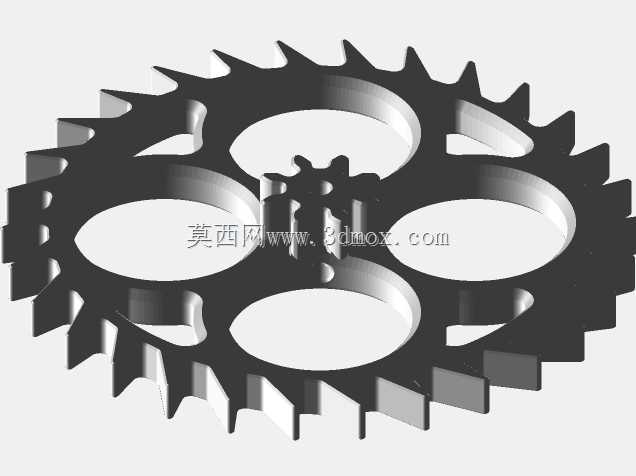

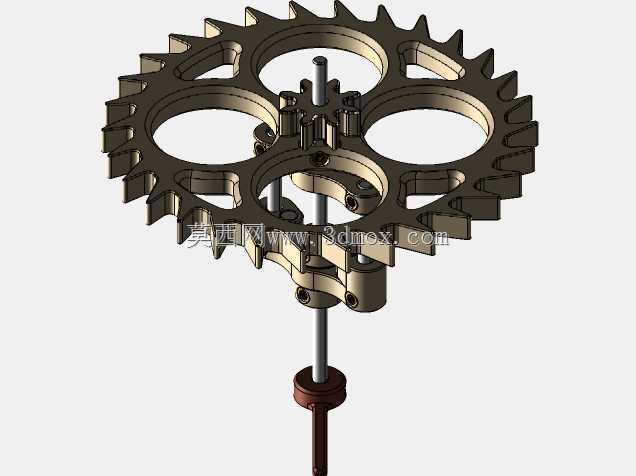

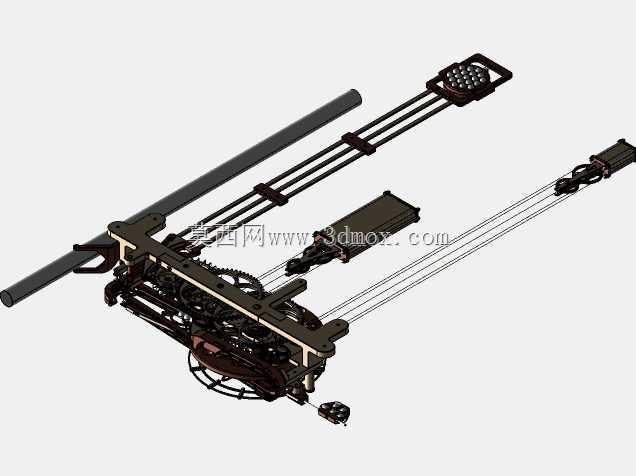

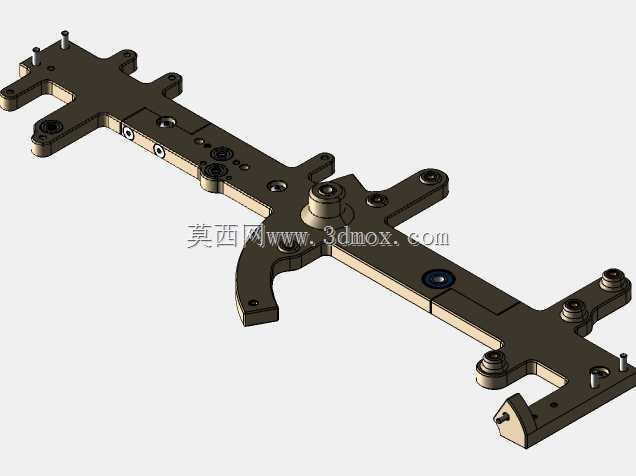

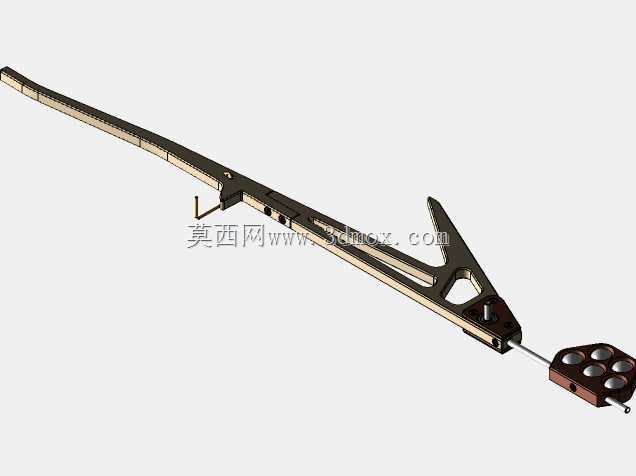

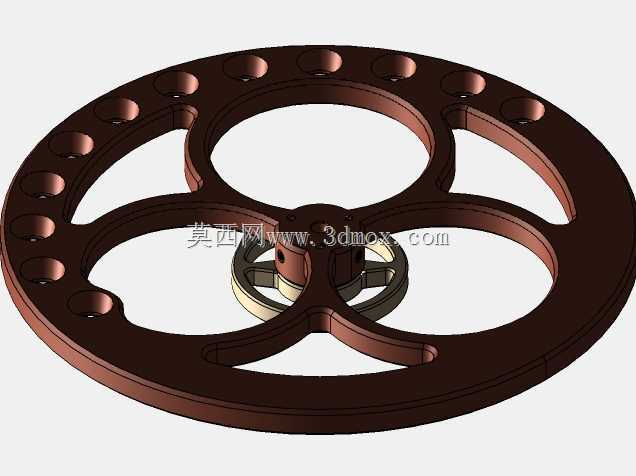

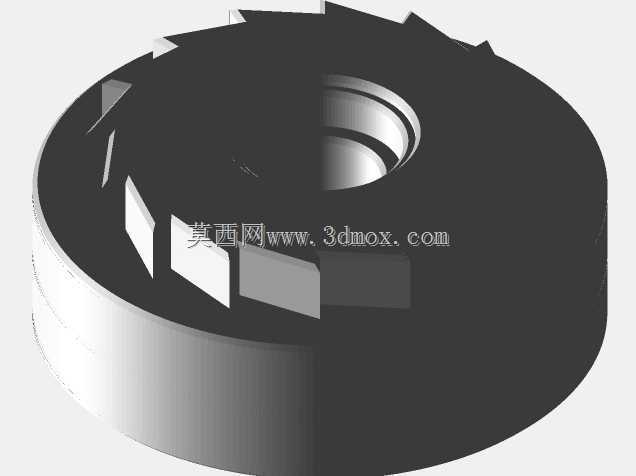

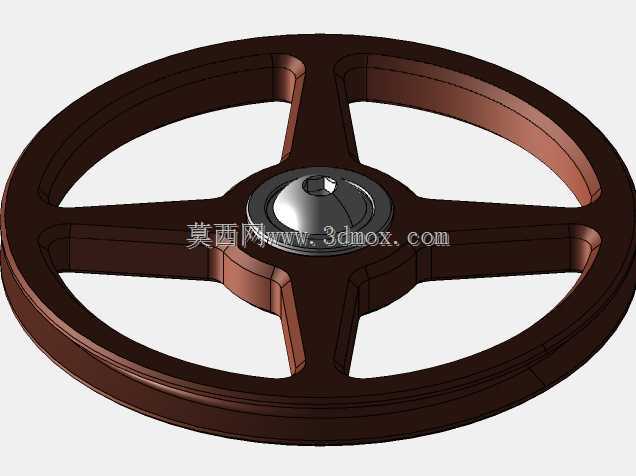

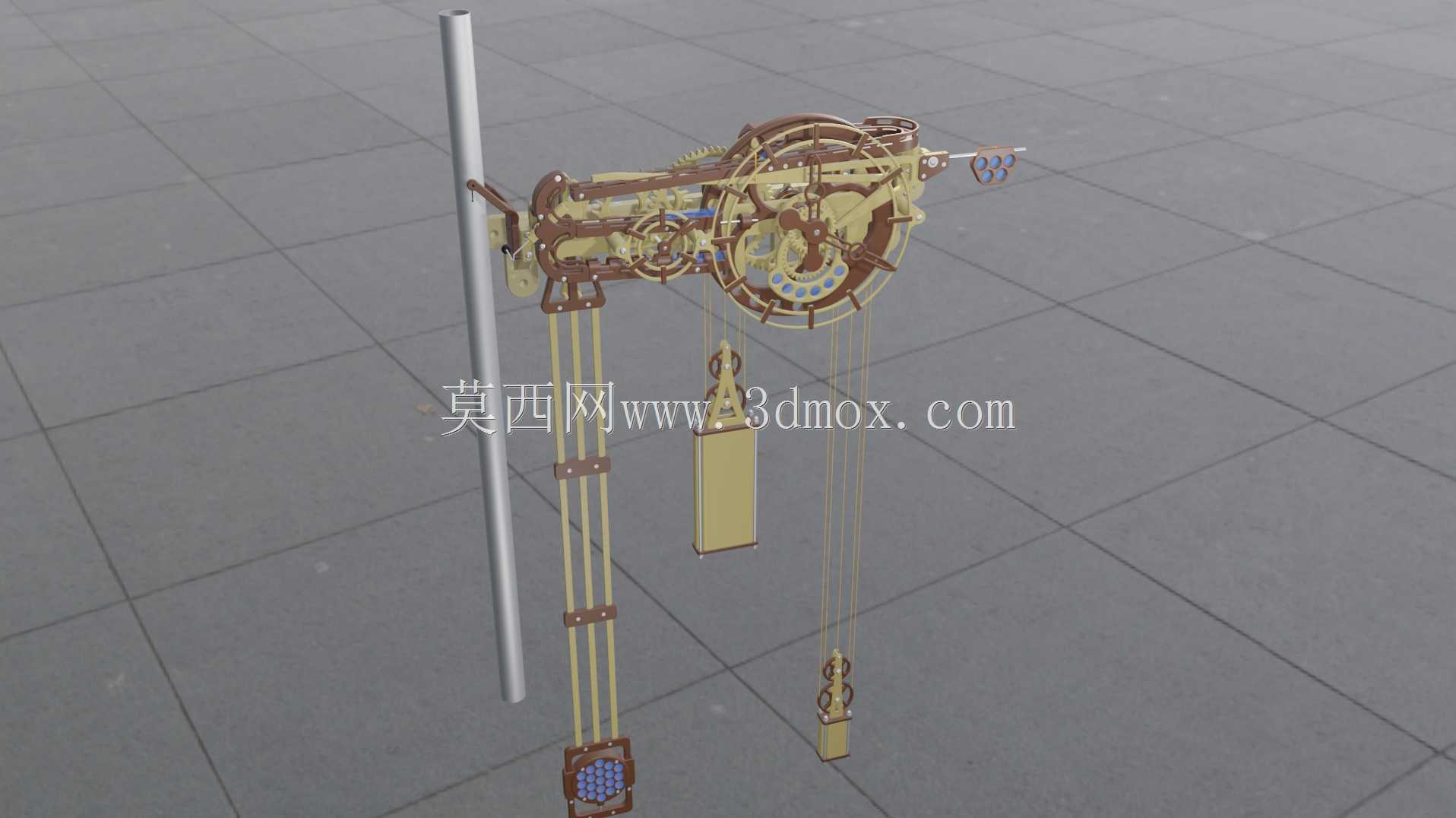

　　该机械时钟采用模块化拆分设计，所有结构件均适配FDM3D打印工艺要求，无需额外金属切削加工即可完成整机制作，可用于桌面机械教具、创客DIY项目、机械原理展示场景，也可作为个性化家居计时装置使用。整机采用重力牵引作为动力源，通过重锤的重力势能转化为齿轮系的转动动能，无需外接电源即可维持走时与报时功能，整套传动链经过齿形优化，打印后仅需去除支撑毛刺即可完成装配，无需二次打磨修配齿面。设计过程中对传统格拉汉姆叉瓦式擒纵机构做了适配3D打印的结构改进，调整了擒纵叉的锁面倾角与冲面角度，降低了打印件的形位公差要求，同时优化了擒纵轮的齿形参数，减少传动过程中的能量损耗，保证走时过程的稳定性，避免普通3D打印件因精度不足导致的卡滞、

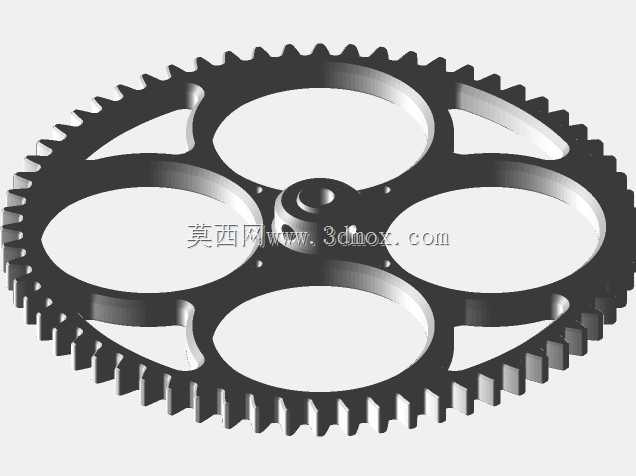

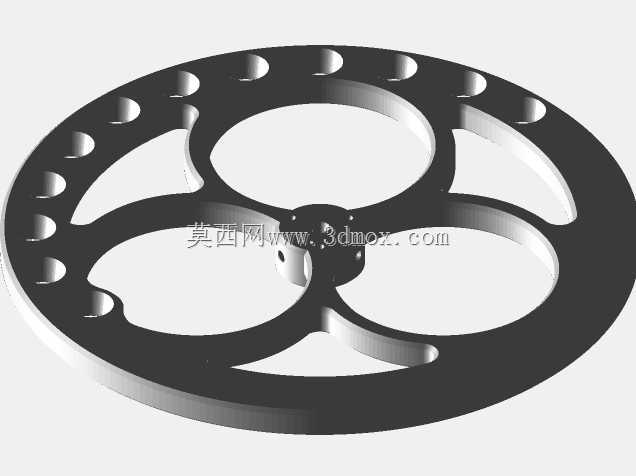

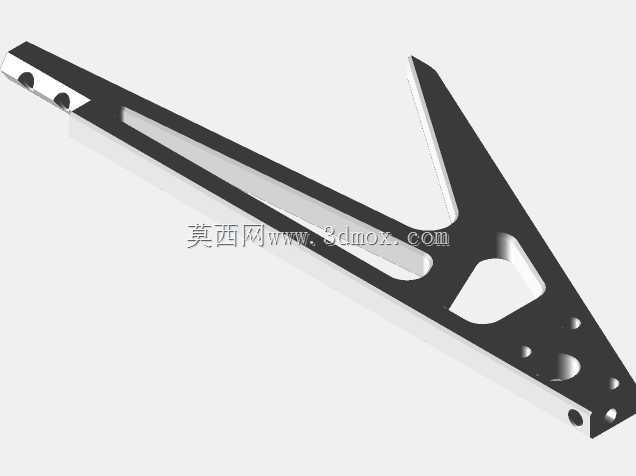

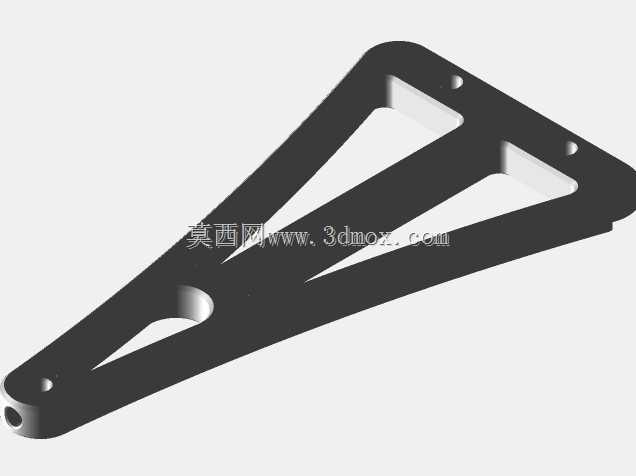

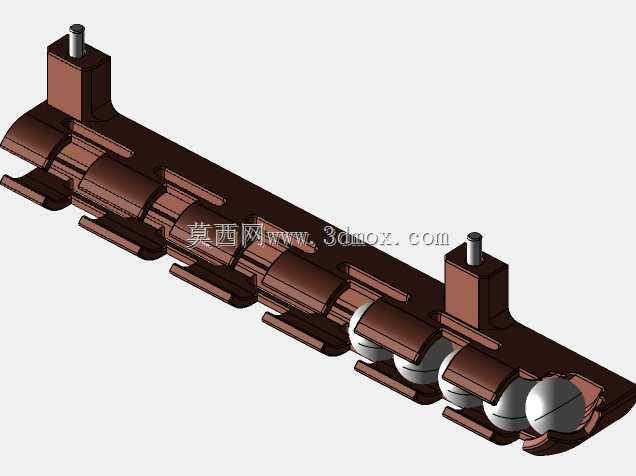

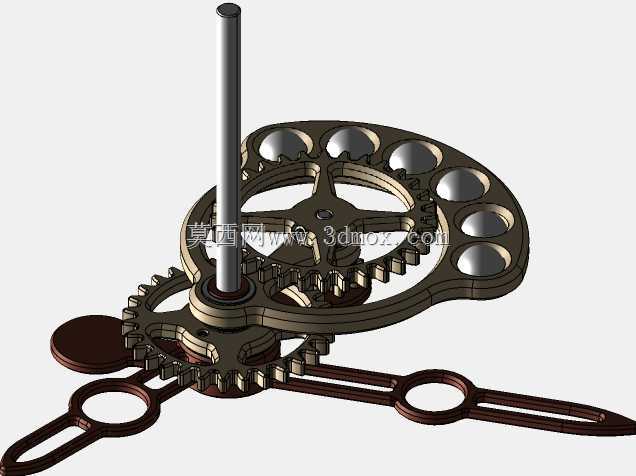

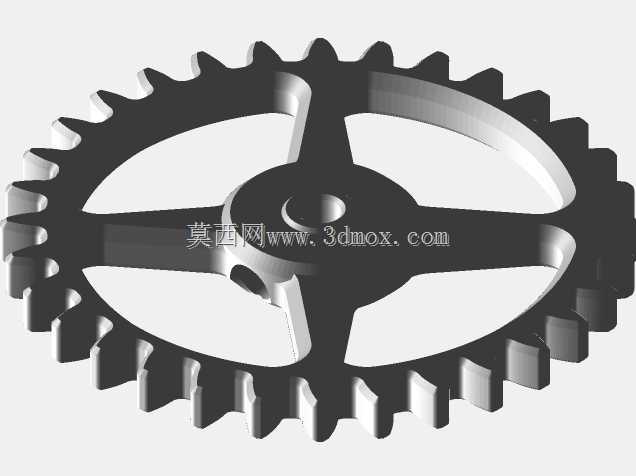

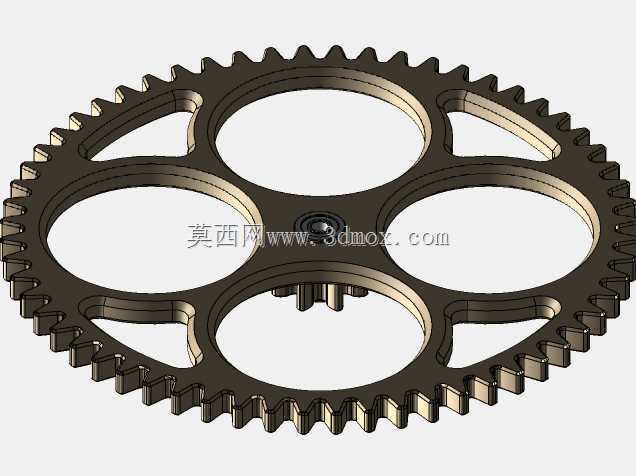

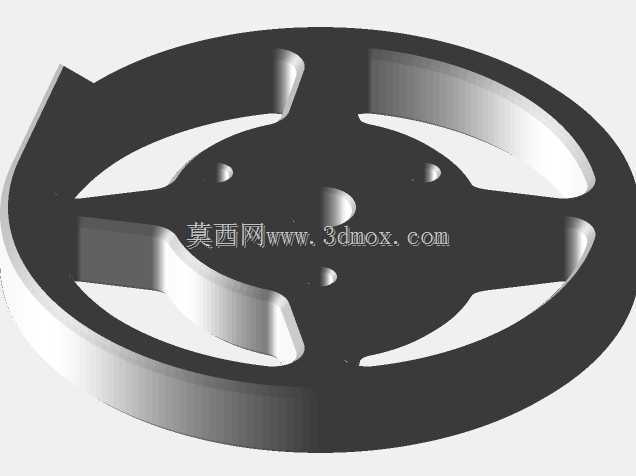

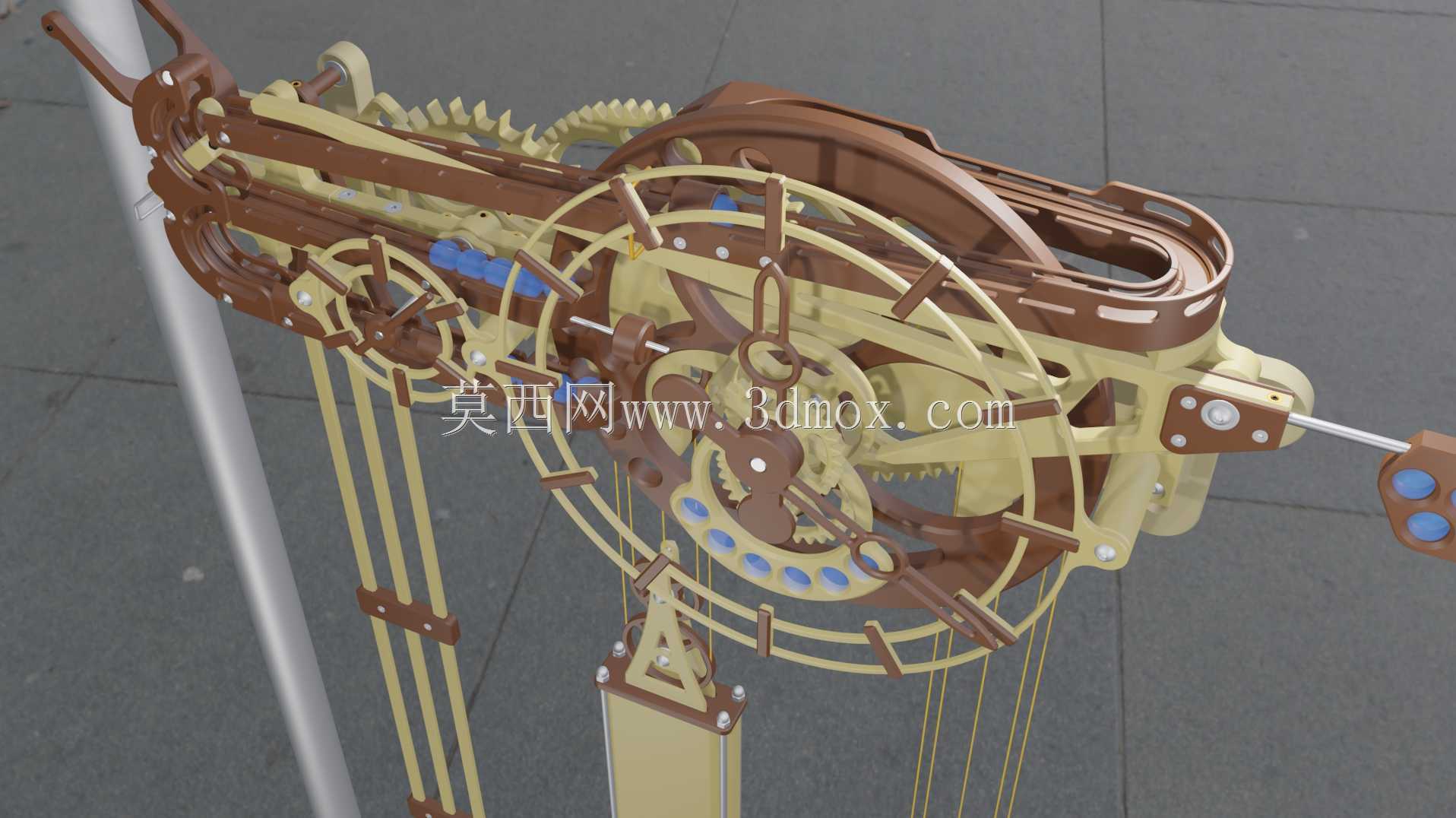

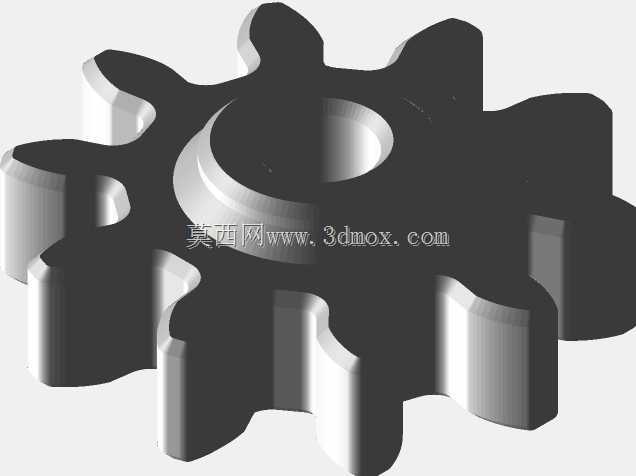

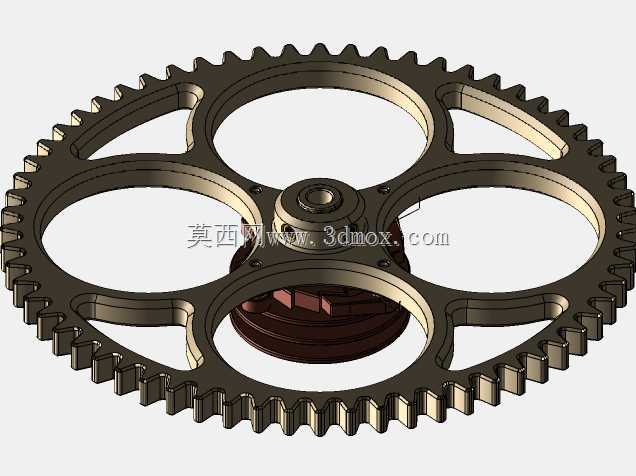

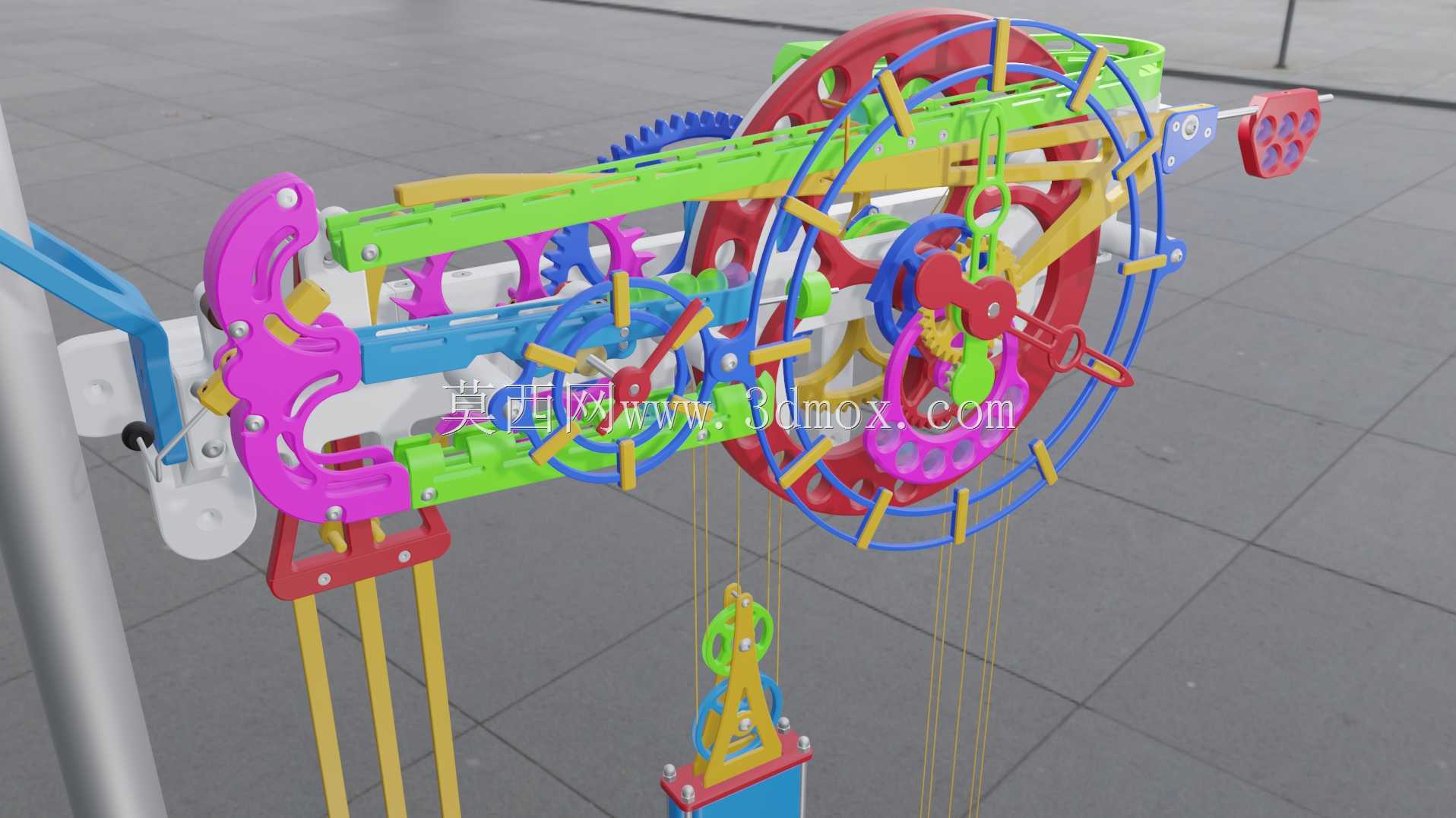

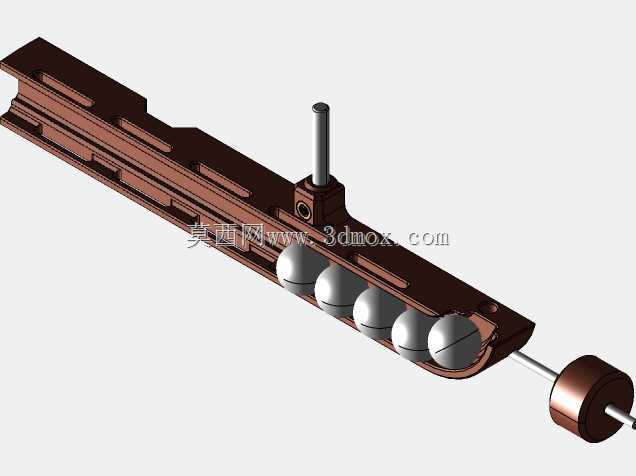

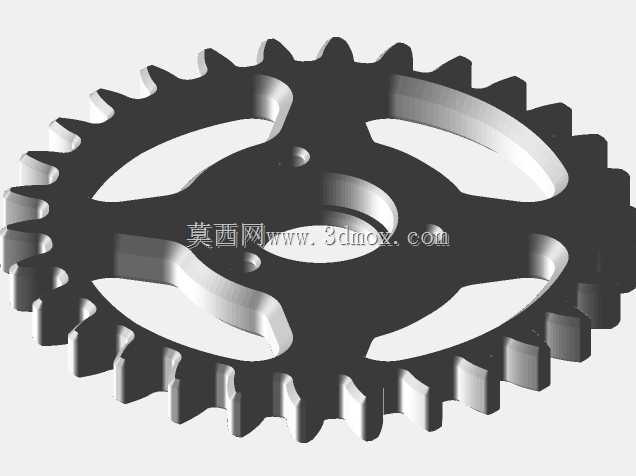

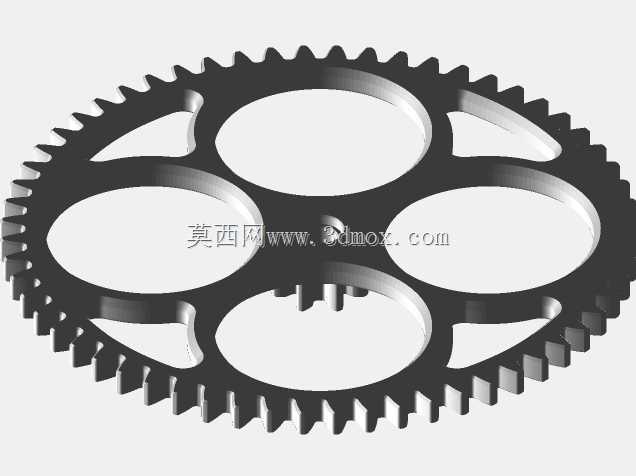

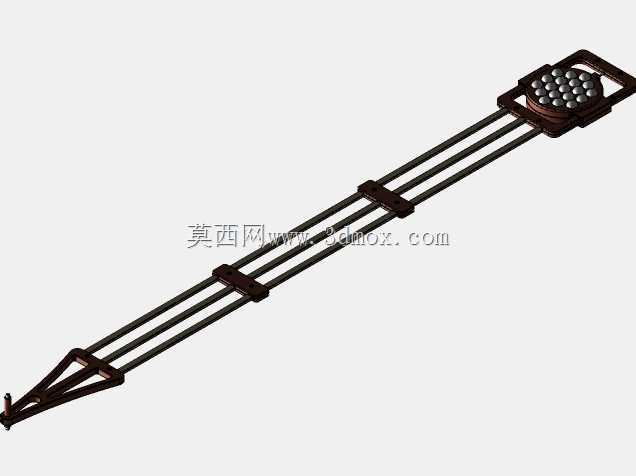

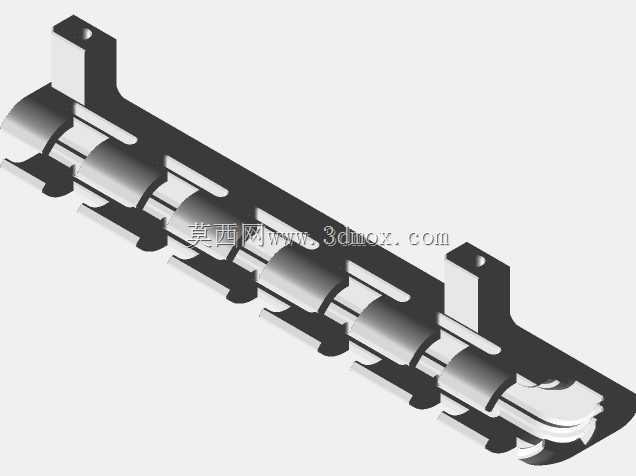

　　走时误差过大问题。报时功能采用列置大理石配重作为触发机构，每到整点可通过齿轮系的传动触发敲击结构完成报时动作，报时触发凸轮的轮廓经过反复调校，可保证触发时机与走时指针位置精准对应，不会出现误触发或触发延迟的问题。整机安装时需预留垂直方向的悬挂空间，保证重锤拥有足够的下落行程，安装基准面需保持水平，避免齿轮系因倾斜出现单侧啮合受力不均的问题，所有轴孔配合均采用间隙配合设计，适配3D打印常见的孔径收缩误差，装配时仅需少量润滑脂即可降低转动阻力。外露的齿轮系采用分层布局设计，既可以直观展示机械时钟的完整传动逻辑，也兼顾了外观的机械美感，所有支撑结构均做了加强筋优化，在减少打印耗材用量的同时保证整体结构刚性，避免长期悬挂使用出现结构变形。齿轮模数统一选用适配3D打印的参数，齿厚经过强度校核，可承受重锤牵引产生的扭矩，不会出现断齿问题，各传动轴的轴肩位置做了限位设计，装配时无需额外调整轴向间隙即可保证齿轮啮合位置准确。
