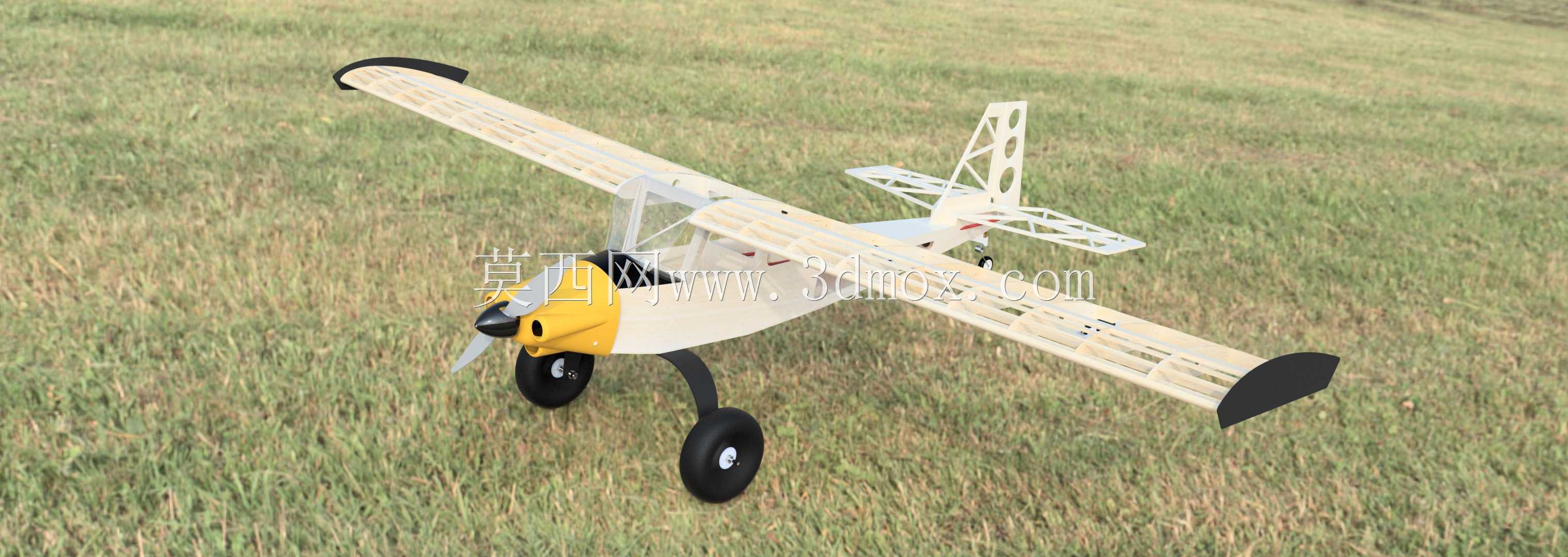

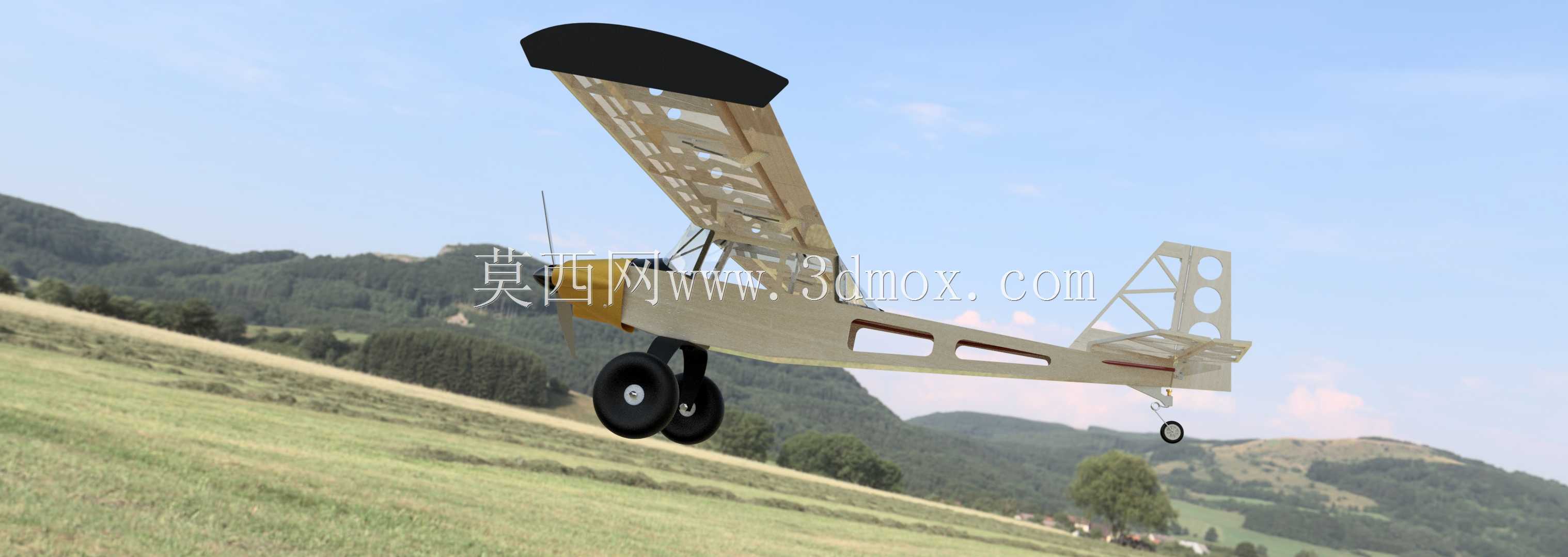

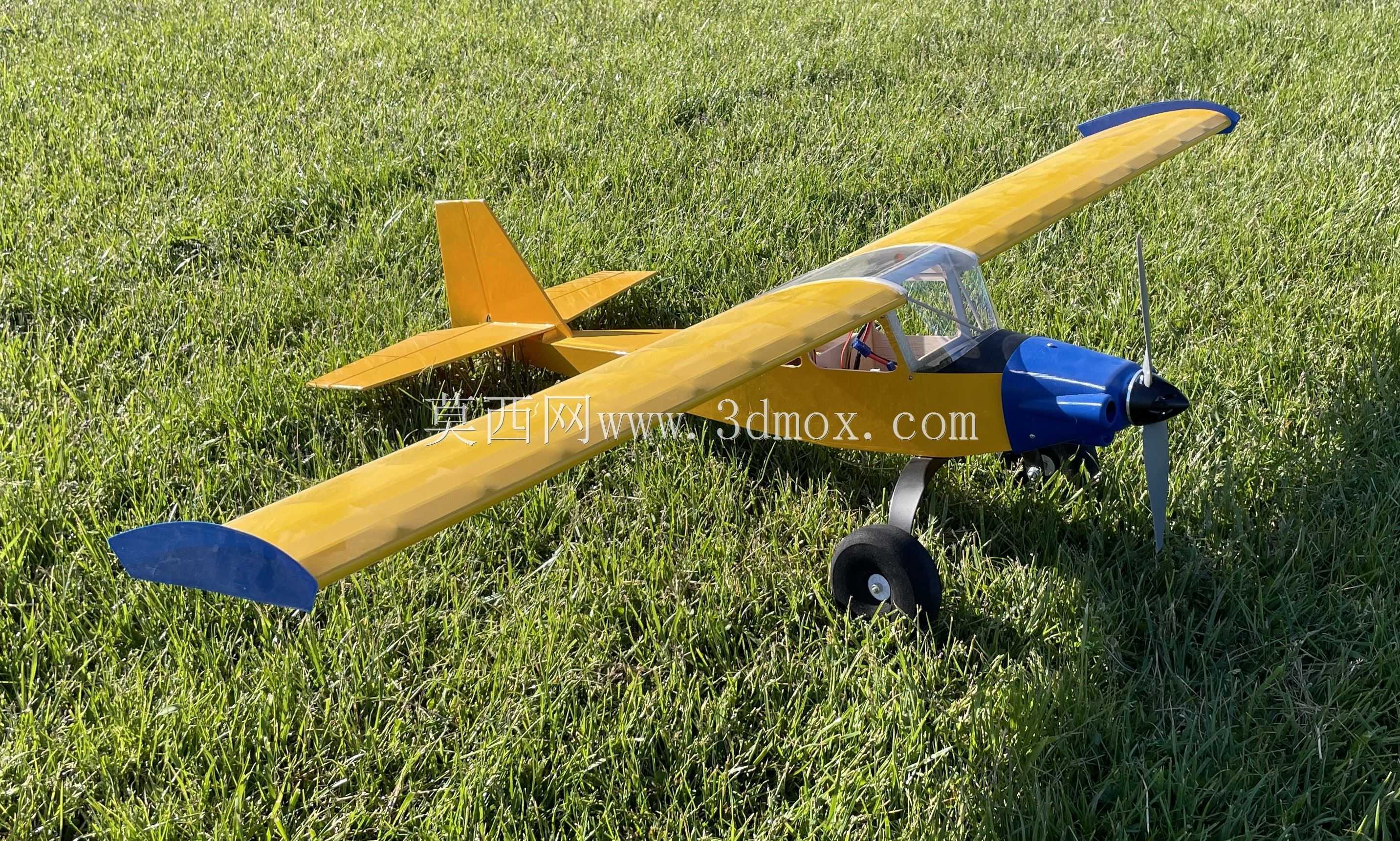

塞斯纳鸟犬风格轻木构架遥控航模设计

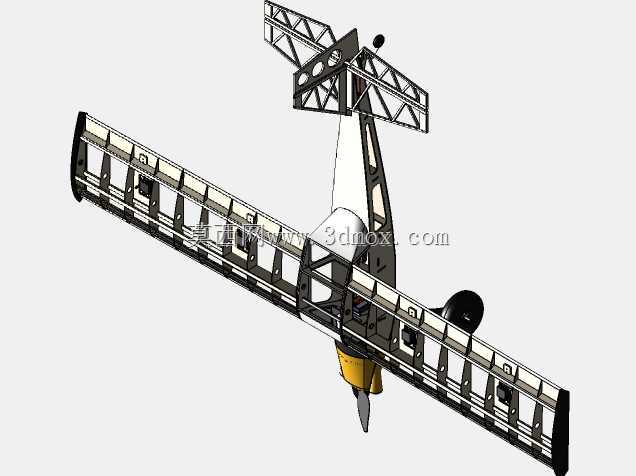

　　这款固定翼遥控航模的设计参考了塞斯纳鸟犬飞机的气动布局，针对业余航模飞行场景做了适配优化，核心翼展尺寸控制在1.4米，这个尺寸既能够保证户外低空飞行时的气动稳定性，也不会因为尺寸过大带来运输、组装的不便，日常收纳时可以将机翼与机身拆分，整体占用空间仅相当于一个中型登机箱的容积，普通家用轿车后备箱即可轻松放置。从结构设计思路来看，机身主体承力框架采用轻木激光切割拼接的构架式结构，这种结构相比传统泡沫机身拥有更高的结构强度与抗形变能力，在发生轻微擦碰、降落冲击时，仅需更换局部断裂的木条即可完成修复，维护成本远低于一体成型的泡沫航模；机翼部分采用传统的翼肋加翼梁的承力结构，翼型选用低速升阻比表现优异的平凸翼型，

　　在小油门滑翔状态下也能维持足够升力，适合新手练习基础飞行动作。控制面的布局完全覆盖固定翼航模的全量操控需求，方向舵布置在垂尾后缘，负责飞行过程中的航向修正；升降舵布置在平尾后缘，控制飞行姿态的俯仰变化；副翼布置在机翼后缘外侧，实现飞行过程中的滚转动作；襟翼布置在机翼后缘内侧，低速飞行与降落阶段放下襟翼可以进一步提升升力，降低降落速度，减少降落滑跑距离与硬着陆风险。机身前部预留了标准的航模动力安装位，可适配常规的外转子无刷电机、电子调速器与螺旋桨，设备舱内部预留了足够的接收机、舵机、锂电池的安装空间，走线槽位在框架设计时就已经预留，组装时无需额外打磨开槽。机身多处非承力部位设计了3D打印的连接构件，比如机翼与机身的连接座、

　　起落架固定座、舵角安装座，这些构件采用PLA材质打印即可满足强度需求，相比纯木质连接座拥有更好的抗冲击韧性，也能降低木质构件反复拆装带来的磨损。起落架采用后三点式布局，主起落架布置在机身重心靠前位置，搭配橡胶轮可以在平整草地、硬化铺装路面完成起降，尾轮与方向舵联动，地面滑行时可以通过方向舵控制滑行方向。配套的展开窗口图纸可以直接用于激光切割加工轻木零件，个人爱好者可以按照图纸完成全机组装，组装完成后整机重量控制在合理区间，动力搭配得当的情况下可以完成平稳的起降、平飞、转弯等基础动作，也能胜任简单的特技动作练习，适合航模爱好者自制、飞行练习使用。
