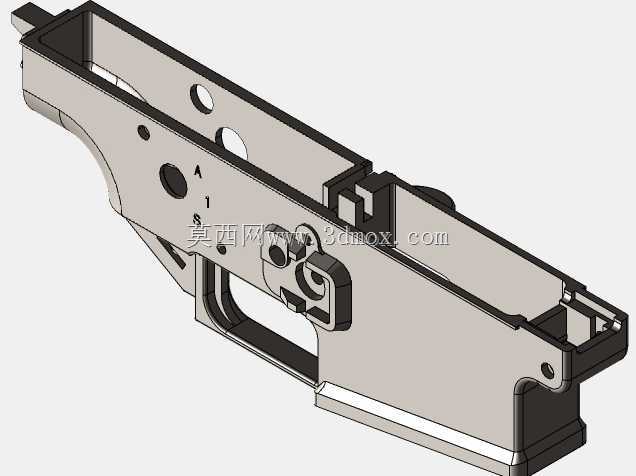

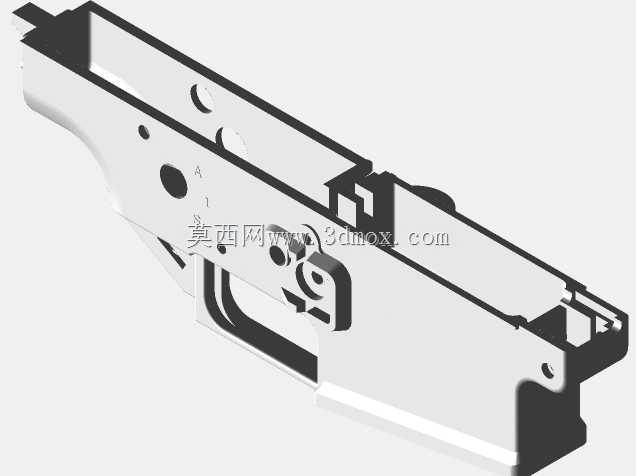

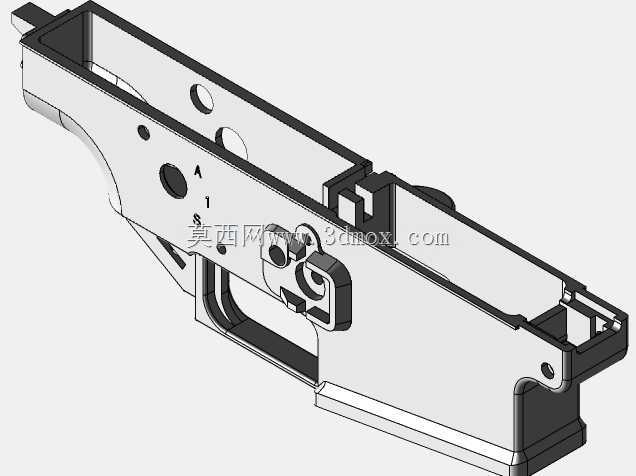

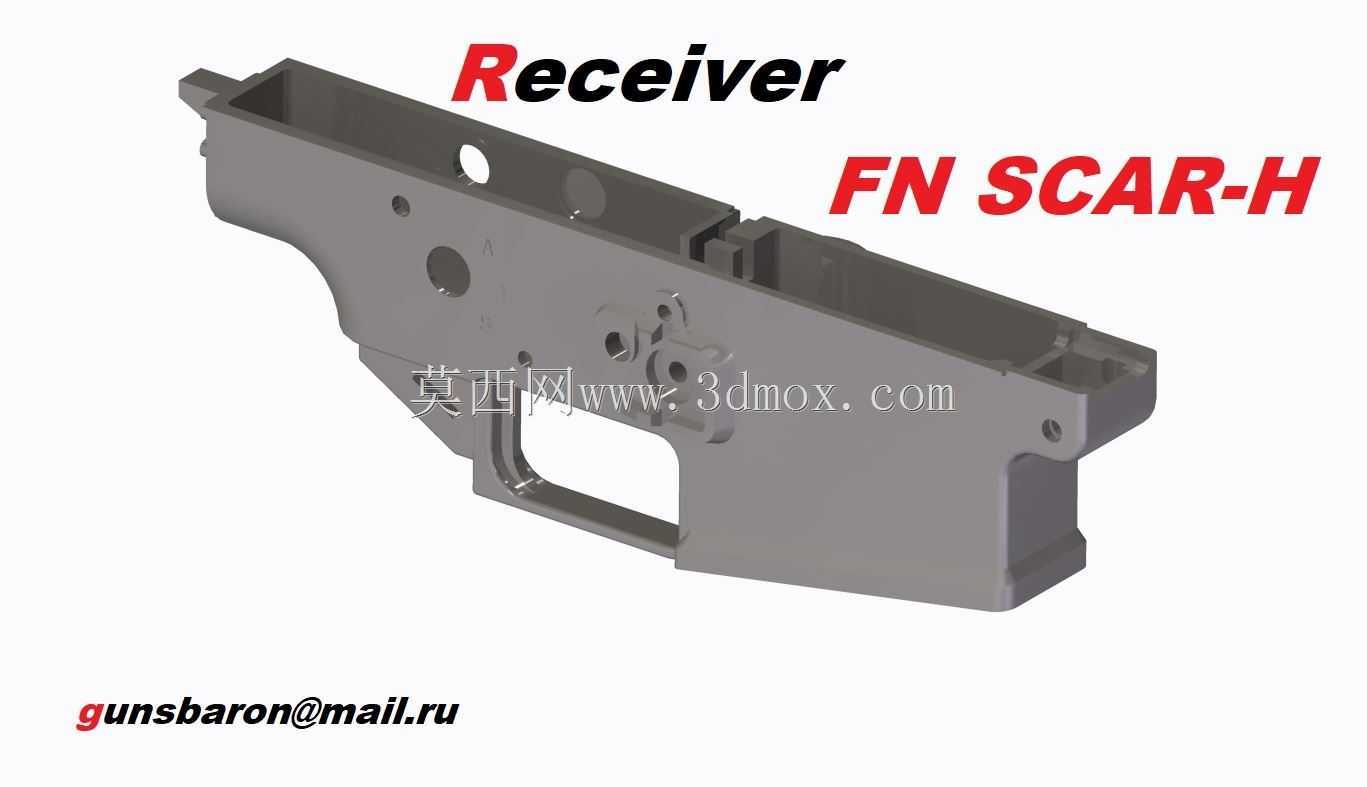

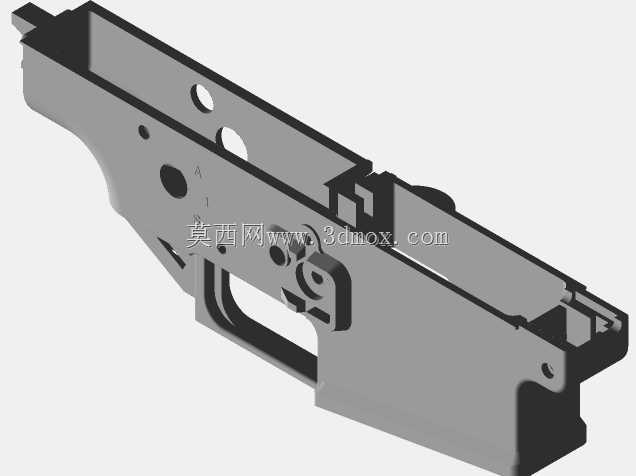

FN Scar-H枪械接收器结构三维数模

　　该构件为FN Scar-H自动步枪的核心承载部件，也就是枪械领域常说的下机匣接收器，是整枪装配的核心基准构件，承担着全枪各功能模块的定位连接、受力承载、动作导向作用。在实际枪械应用场景中，该部件是射手握持操作时的核心接触区域，上方需要对接上机匣组件完成枪管、自动机、导气系统的定位装配，下方需要衔接弹匣完成供弹路径的匹配，前部预留扳机护圈的一体成型结构，为击发组件、快慢机调节结构、弹匣卡笋、空仓挂机释放杆等操作构件提供安装腔体，后部则需要衔接枪托组件，完成抵肩受力的传递与后坐缓冲结构的安装定位。从设计思路来看，该构件采用一体化铣削成型的结构逻辑，整体轮廓完全贴合枪械人机工程学的握持需求，外侧曲面做了连续的过渡处理，没有尖锐棱角，

　　避免射手操作时出现硌手、勾挂装具的问题；内部腔体则根据各功能组件的运动行程做了精准的空间避让，自动机运动的导向槽、击发组件的安装孔位、各固定销的同轴度公差都在建模时做了严格的约束，确保各部件装配后不会出现运动卡滞、间隙超差的问题。从安装边界来看，该构件的所有连接孔位都采用统一的基准坐标系定位，与上机匣对接的两个固定销孔保持严格同轴，销孔间距、孔径公差完全匹配对应枪械的装配标准，扳机护圈与握把衔接的位置预留了标准的安装接口，可适配不同规格的战术握把配件；弹匣插口的尺寸严格对应7.62mm口径弹匣的标准外形，插入后可保证弹匣抱弹口与枪机进弹坡的对齐精度，避免出现供弹故障。构件表面的减重孔、工艺槽并非随意开设，每一处开孔都经过受力校核，

　　在保证结构强度足以承受击发时膛压反向冲击力、自动机往复循环撞击力的前提下，尽可能去除多余材料降低构件自重，同时这些开孔也兼顾了排水、排沙的功能，在复杂野外环境下可避免泥沙、积水在腔体内堆积影响枪械动作可靠性。建模过程中对构件的壁厚做了均匀化处理，所有转角位置都设置了合理的工艺圆角，既符合实际铣削加工的走刀要求，也能有效降低应力集中问题，避免构件在反复受冲击的过程中出现裂纹、断裂的失效情况。
