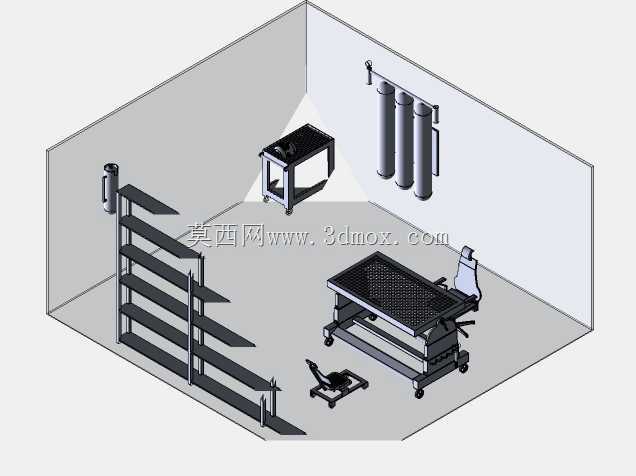

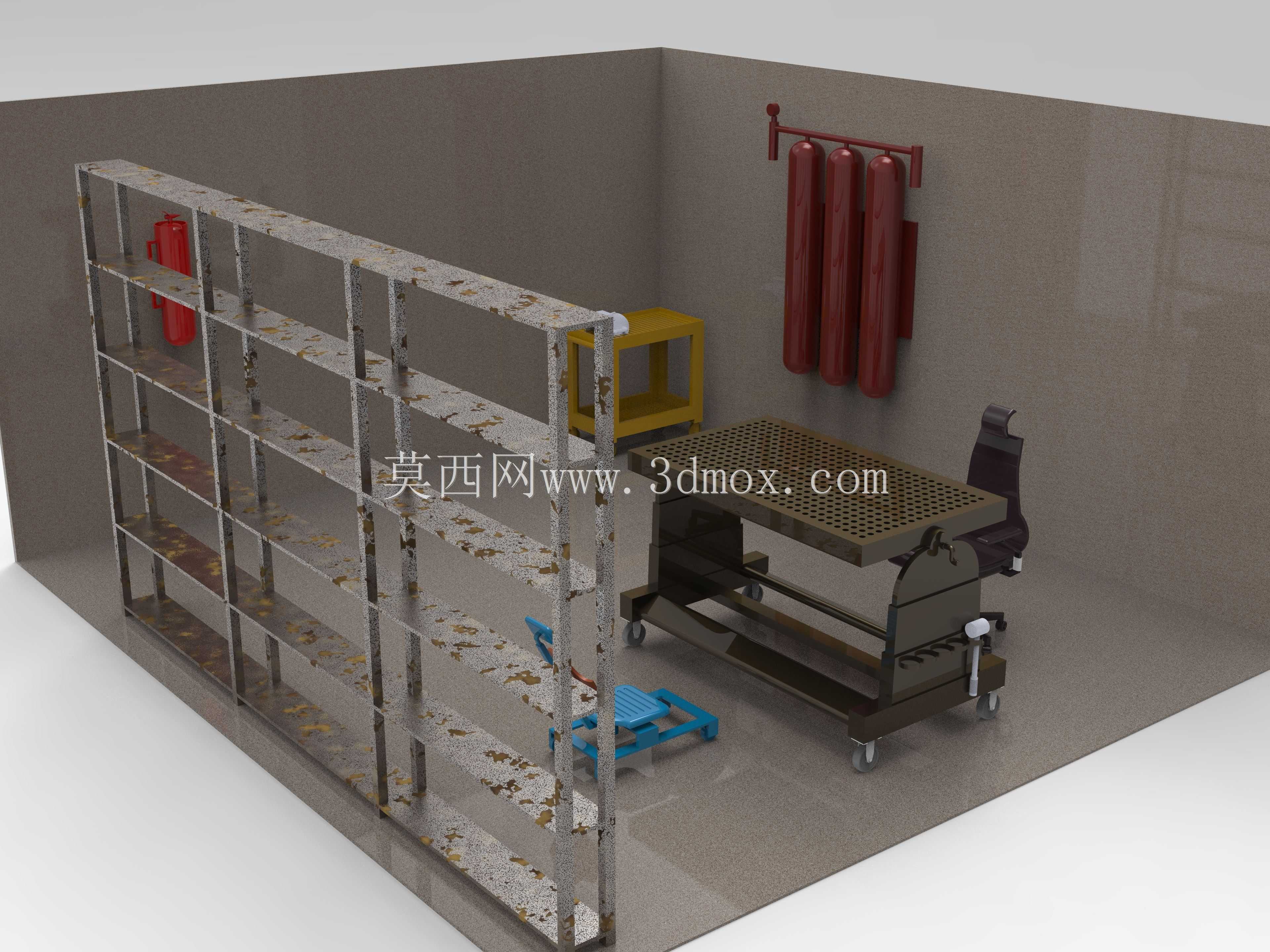

车间焊接作业工位整体布局三维设计

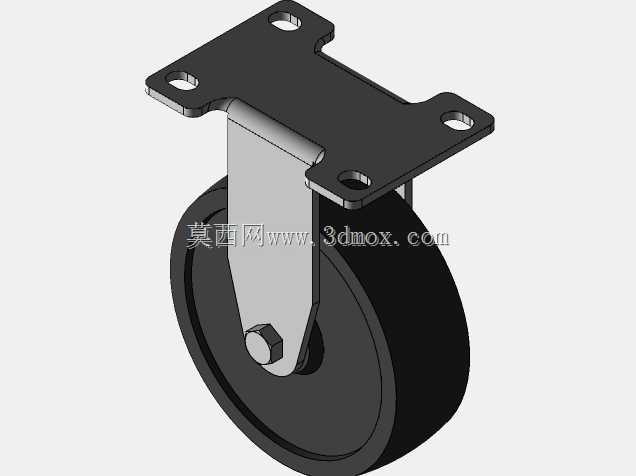

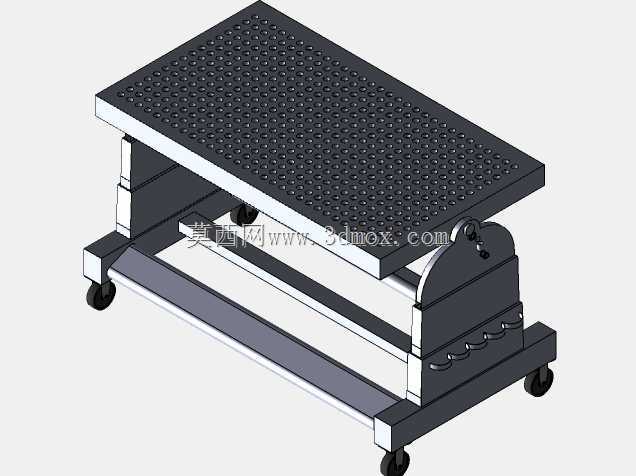

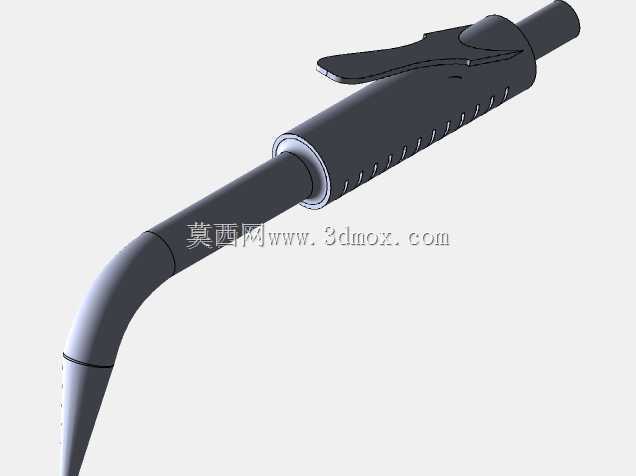

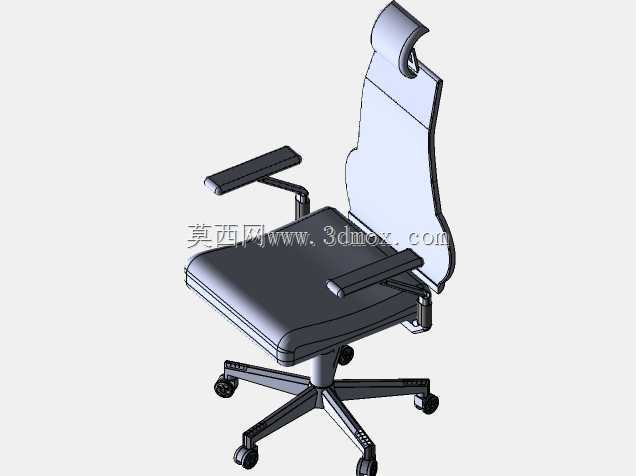

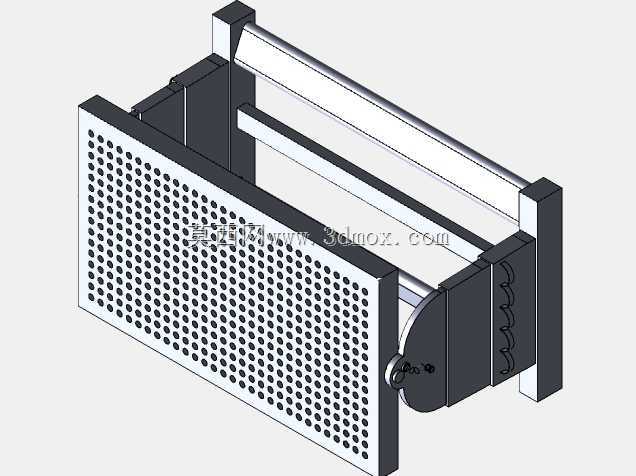

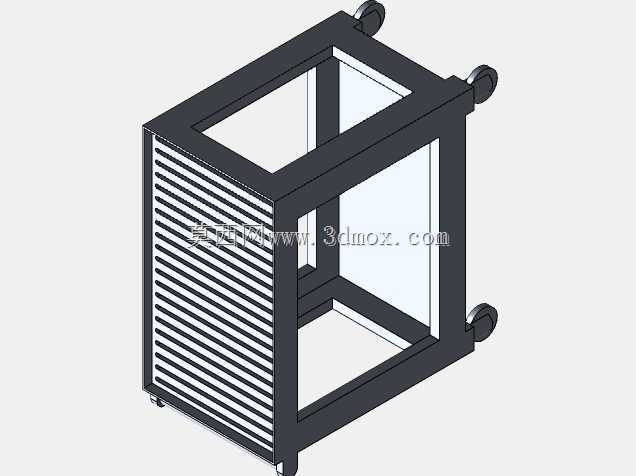

　　这套焊接作业工位的三维布局设计，完全围绕中小批量结构件焊接的实际作业流程搭建，没有冗余的装饰性结构，所有部件的位置、尺寸都贴合一线焊工的操作习惯与车间安全规范。首先看核心的焊接作业台，台面采用带网格孔的铸铁平台结构，台面高度设置在850mm，匹配成年操作人员站立作业的舒适操作区间，台架底部配置带刹车的万向脚轮，单轮承重不低于150kg，既可以在车间内灵活移位调整工位位置，刹车锁定后也能保证焊接作业时的台面稳定性，不会出现晃动偏移；台面侧边预留了焊枪挂架、接地端子的安装位，作业台旁配套的可调节高度工作椅，座面高度调节范围在450mm到650mm之间，适配不同身高操作人员坐式焊接小件的需求，椅脚采用五星脚结构搭配防滑脚垫，

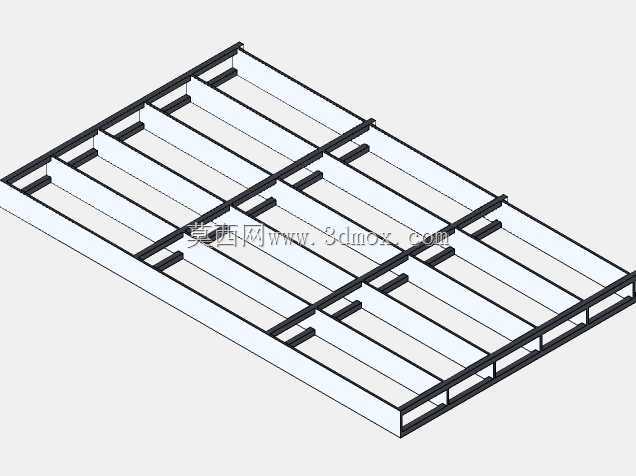

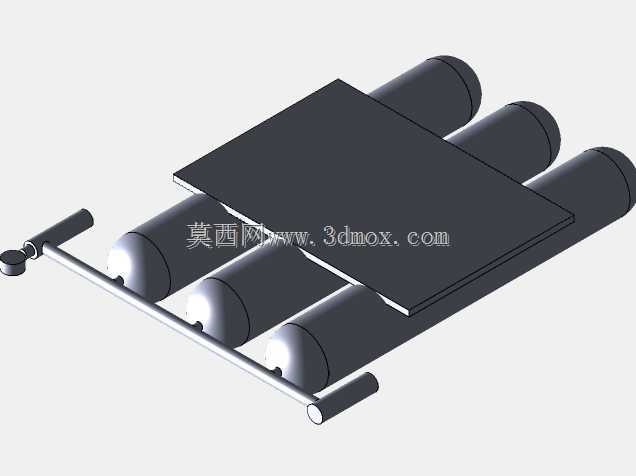

　　避免作业时侧翻。工位左侧的多层物料存放架，整体采用方管焊接框架搭配层板结构，单层层板承重设计为200kg，层间距设置为350mm，可以分类存放待焊接的毛坯件、焊接完成的半成品、焊材及辅助工具，架体侧边预留了灭火器放置位，符合车间消防安全的硬性要求，架体底部与地面预留100mm的间隙，方便日常清扫地面焊渣，避免杂物堆积。工位靠墙位置设置的三组并联气瓶固定架，采用膨胀螺栓与墙面固定，架体设置上下两道抱箍固定气瓶，气瓶间距保留150mm的操作间隙，方便日常更换气瓶、检查气路密封性，气瓶组与焊接作业台之间预留了1200mm的安全通道，既满足气路连接的长度要求，也避免气瓶离焊接弧光过近带来的安全隐患。工位内还配置了可移动的脚踏式工件移位凳，

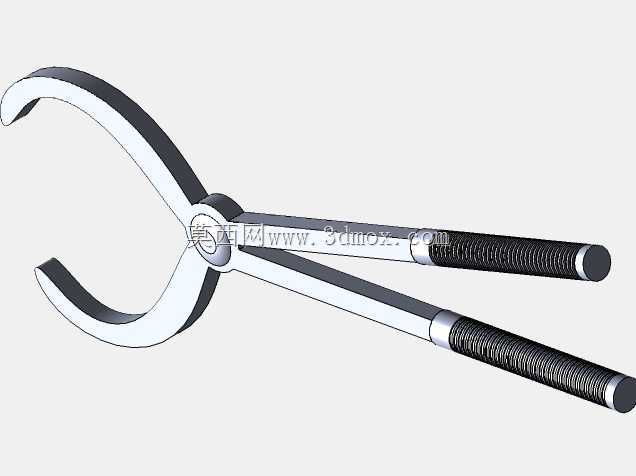

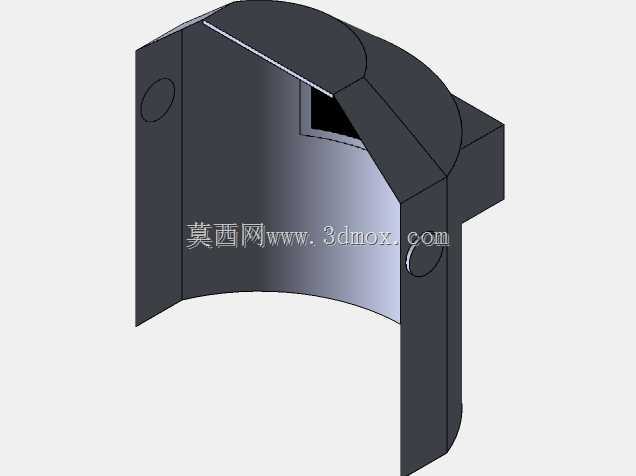

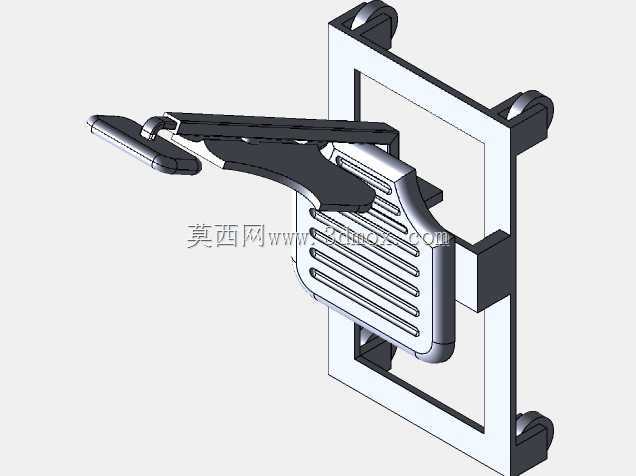

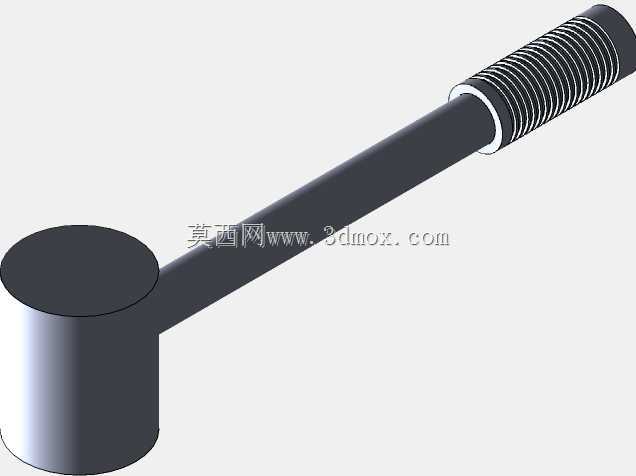

　　高度200mm，方便操作人员垫高处理较高位置的焊缝，旁边的小型黄色工具柜可以存放敲渣锤、钢丝刷、防护面罩等随身作业工具，拿取半径控制在操作人员转身即可触及的范围内，减少作业过程中的无效走动。整个工位的安装边界控制在3600mm×3000mm的矩形区域内，工位与周边其他作业区域预留了不小于1000mm的通行通道，完全符合机械制造车间的工位布局规范，所有结构件的连接方式、安装孔位都做了细化设计，可直接用于车间工位的搭建指导，也可以作为焊接实训场地布局的参考方案，设计过程中充分考虑了焊渣飞溅防护、作业动线优化、物料就近存放等实际生产中的细节问题，没有脱离实际生产的理想化设计。
