适配SFU1204滚珠丝杠的Z向摆动柔顺结构

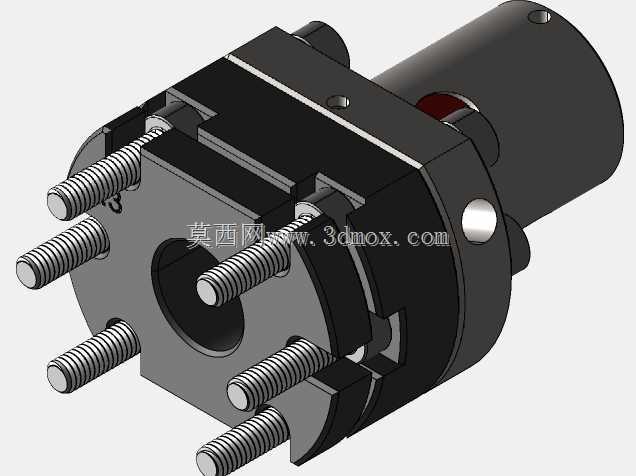

　　在精密传动进给场景中，小规格滚珠丝杠的Z向窜动、摆动问题一直是影响进给精度的核心痛点，尤其是在轻载3D打印、小型数控雕铣、桌面级自动化进给工位这类对传动平顺度要求较高的场合，丝杠装配带来的同轴度误差、运行过程中的Z向带动力波动，很容易造成加工面振纹、进给定位偏差、层厚不均等实际问题，这款适配SFU1204规格滚珠丝杠的Z向摆动柔顺结构，正是针对这类工程痛点开发的直装式配套组件。从实际安装逻辑来看，该结构不需要对现有丝杠安装座、进给滑台做任何结构性修改，整体以垫片式集成形态存在，安装边界完全匹配SFU1204丝杠螺母的标准安装孔位，周向分布的锁紧螺栓可以直接穿过组件本体的对应过孔，与原有螺母安装位的螺纹孔配合锁紧，

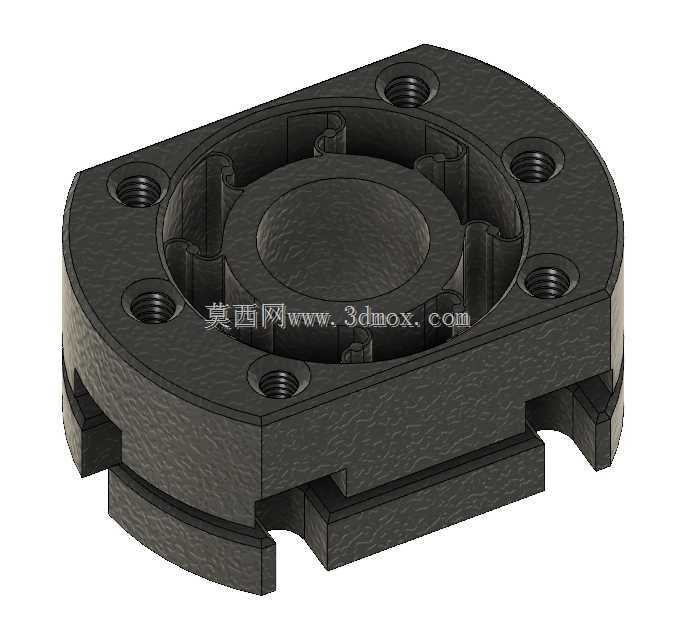

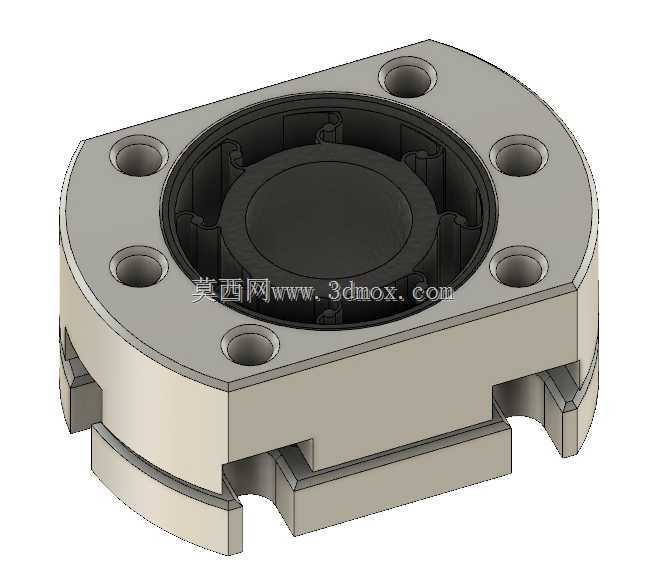

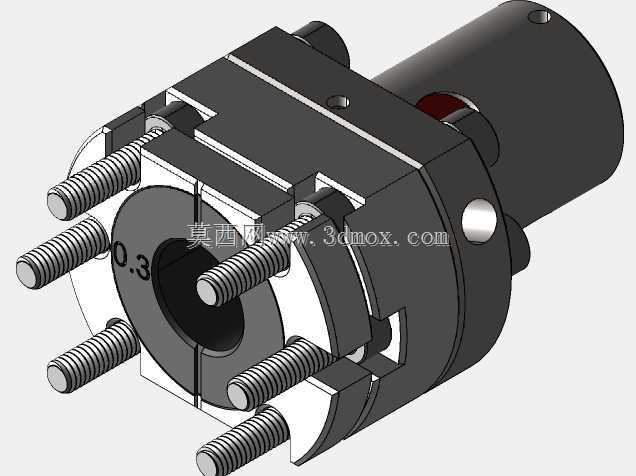

　　不需要额外加工定位孔或者避让槽，整体轴向厚度控制在紧凑范围内，不会额外占用过多Z向安装空间，对于安装空间局促的桌面级设备改造场景适配性极强。结构核心采用中心柔顺形变单元来抵消Z向的摆动与窜动，和传统的奥尔德姆联轴器这类有活动滑移部件的防偏结构不同，该组件内部没有相对运动的配合零件，完全依靠结构自身的可控形变来补偿同轴度误差、吸收Z向的冲击力与摆动量，因此不存在长期运行后的配合间隙、齿隙磨损问题，也不需要定期加注润滑脂维护，在PA12材质的工程验证中，机构内部预留0.3mm的形变补偿量，就可以覆盖绝大多数小型进给设备的丝杠装配同轴度偏差，有效消除运行过程中的Z向摆动与连带窜动。和同类的Wobble X防摆动结构相比，

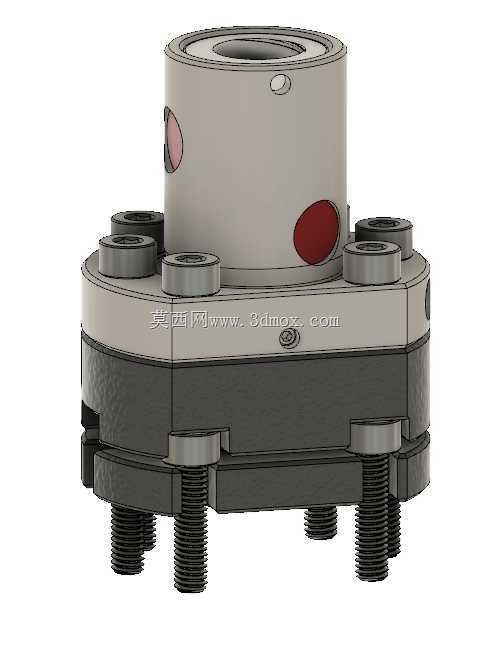

　　该组件不需要使用者针对自身设备重新设计安装转接件，也不需要拆分丝杠螺母组件做预装调整，直接垫装在丝杠螺母与滑台安装面之间即可完成装配，唯一需要注意的安装要点是周向的锁紧螺栓需要采用对角分次拧紧的方式，每次单颗螺栓拧紧量控制在小幅度范围内，逐步将所有螺栓锁紧到规定扭矩，避免单侧压紧造成柔顺单元预压偏斜，影响补偿效果。该结构可以同时承载Z向两个方向的作用力，不需要依靠重力或者额外的张紧结构来维持工作状态，不管是立式进给的Z轴工位，还是卧式安装的进给轴，都可以稳定发挥防摆补偿作用，在实际测试中，加装该组件后，小型丝杠进给的Z向定位重复精度可以得到明显提升，丝杠运行过程中的周期性振动也能得到有效衰减，对于降低传动噪音、延长丝杠螺母使用寿命也有明显的正向作用。
