开源大尺寸光固化树脂3D打印整机结构

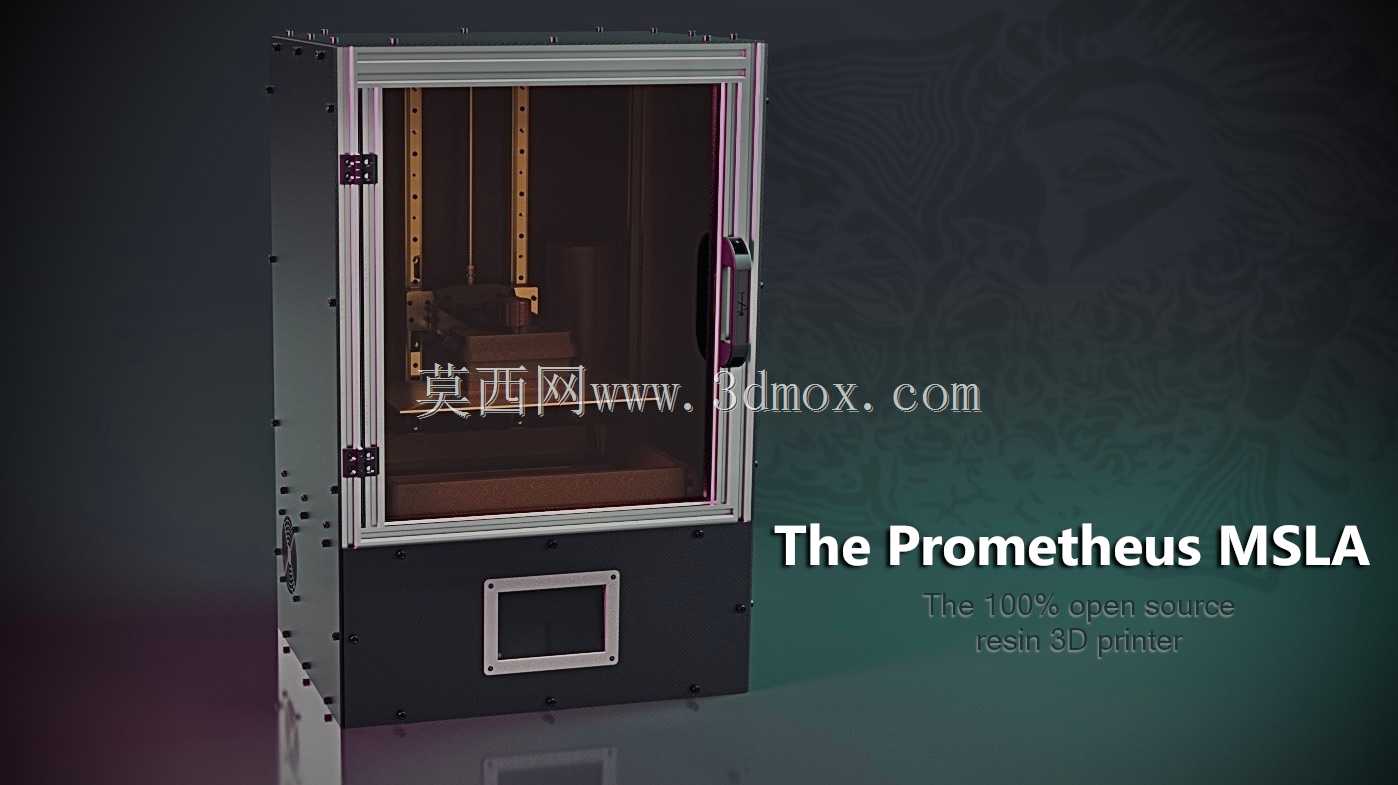

　　这套三维装配模型呈现的是一台面向树脂光固化成型场景的大尺寸立式打印设备，整机采用铝型材框架配合钣金与板材封板的组合方式，结构边界清晰，适合用于桌面级到小型工坊级增材制造设备的结构参考、方案拆解与二次开发。设备前部设置透明观察门，门体通过铰链与型材框架连接，侧边布置锁扣与操作手柄，既能够在打印过程中阻隔环境光对树脂固化过程的干扰，也方便操作人员观察内部成型状态、取放构建平台以及维护液槽区域。下部柜体预留独立窗口和电气安装空间，可将控制模块、电源、接线与上部光机运动区域进行分区布置，降低树脂挥发、线缆拉扯和热源集中带来的维护风险。

　　从实际用途看，该类设备主要服务于高精度树脂零件的小批量制作，常见于产品设计验证、手板模型制作、文创摆件成型、教学实验以及个性化零件开发。相比普通小成型幅面设备，该方案将有效构建空间扩展到较大的长宽高范围，能够一次排布更多零件，也可承印更高的竖向模型，减少分批打印和二次拼接带来的尺寸误差。模型内部围绕Z向升降运动布置导向件、丝杠传动、成型平台支架和液槽安装位，运动轴线沿机架竖直方向展开，平台在升降过程中需要保持与投影面的平行度，因此支架、横梁和型材连接处的刚性分配是整机设计的重点。

　　结构设计上，机架承担了光机、门体、平台、液槽、电气元件和封板的全部载荷。铝型材立柱与横梁通过角件和紧固件组成笼式框架，前部门洞保留足够的操作开口，后侧和侧面则用于安装导轨、拖链、线缆以及控制元件。Z轴传动区域采用丝杠与直线导向配合的方案，使平台在逐层剥离和回升过程中保持稳定位移；中间板件用于承托运动模块和调整安装基准，面板上的开孔、沉台和连接孔位需要与型材槽宽、紧固件规格以及维护工具空间相匹配。对于光固化设备而言，平台支架不仅要承受树脂槽方向的剥离力，还要兼顾调平便利性，因此模型中平台连接部位通常需要保留可调压紧面、锁紧螺钉位置以及足够的扳手操作空间。

　　设备下部封闭腔体可容纳电源、主控板、接口模块和通风辅助件，前面板窗口便于观察状态指示或进行局部检修。整机外形为立式柜式布局，占地面积相对集中，高度方向则容纳长行程Z轴，适合放置在车间工作台旁、实验室固定工位或小型生产区域。安装边界设计时需要在设备四周预留开门半径、手部操作空间、后侧线缆弯曲半径以及上部维护空间；透明门开启后，人员需能够直接接触成型平台和液槽，不应被周边设备阻挡。底部还应考虑水平调节和承重支撑，避免机架因地面不平造成门体闭合不严或Z轴导向偏斜。

　　从建模角度看，该装配体把型材框架、门体铰链、锁扣、平台、传动件、板件、紧固件和下部箱体拆分为可理解的功能模块，便于工程师检查干涉关系、装配顺序和维护路径。门封与遮光结构需要连续贴合，防止环境光进入成型腔；线缆从固定框架走向运动部件时应设置约束，避免平台升降过程中产生拉扯；液槽周边则要预留拆装和清洁空间，使树脂更换、离型膜维护以及平台清理能够在不拆卸主要机架的情况下完成。整体方案强调可修改、可扩展和可自制，适合作为光固化设备结构开发、机架布局训练以及增材制造装备教学分析的参考对象。
