壁挂式三层钣金置物托架结构设计

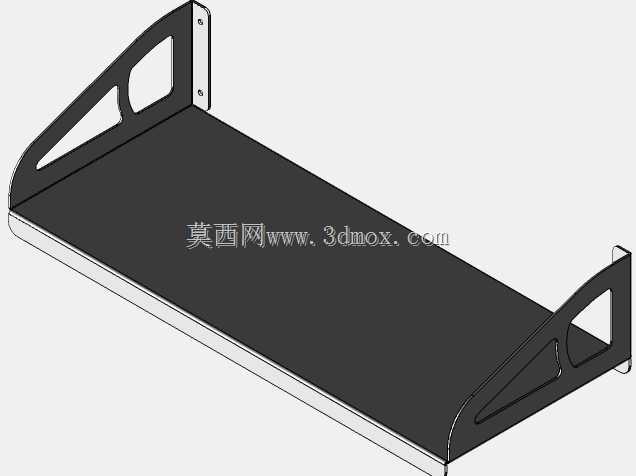

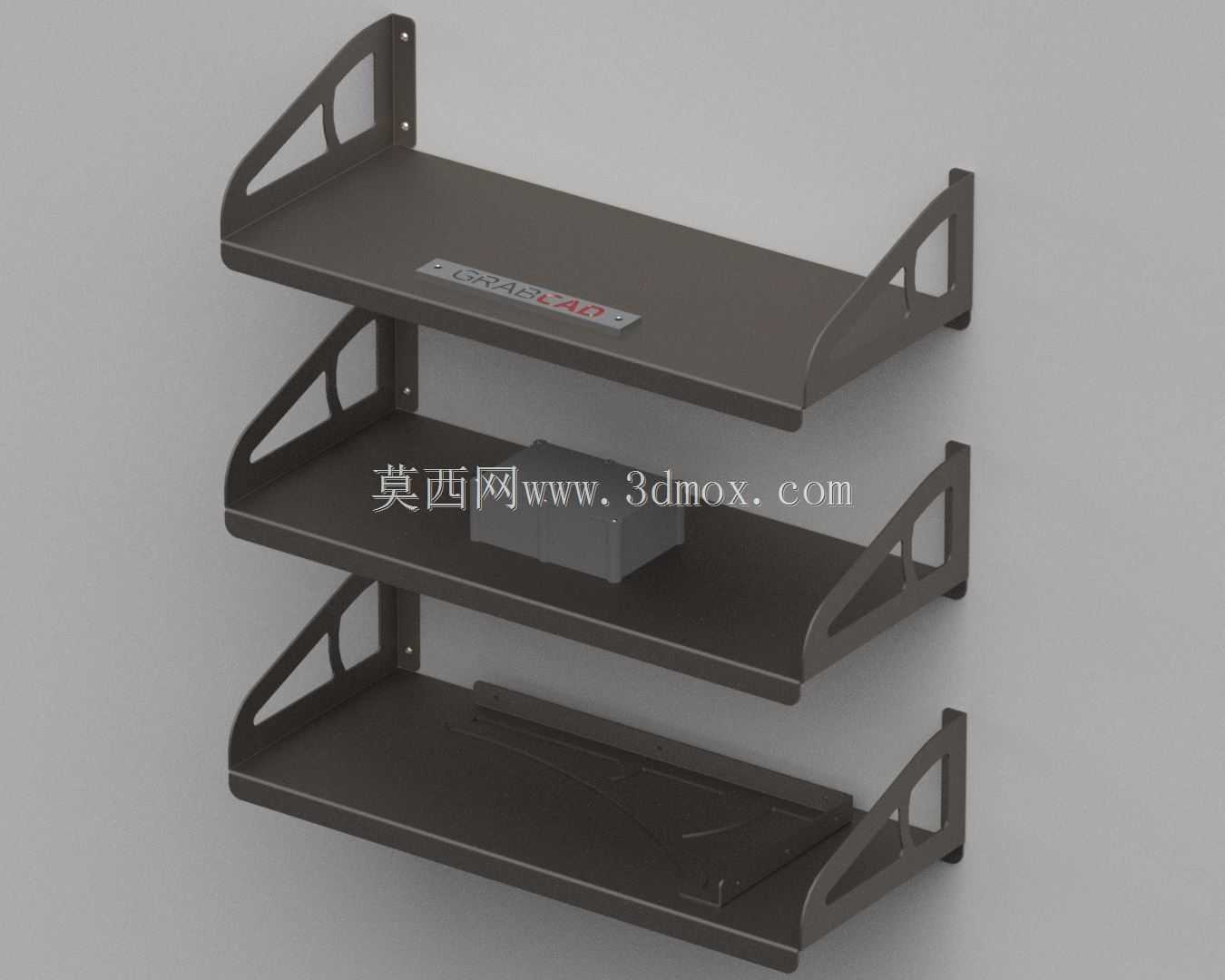

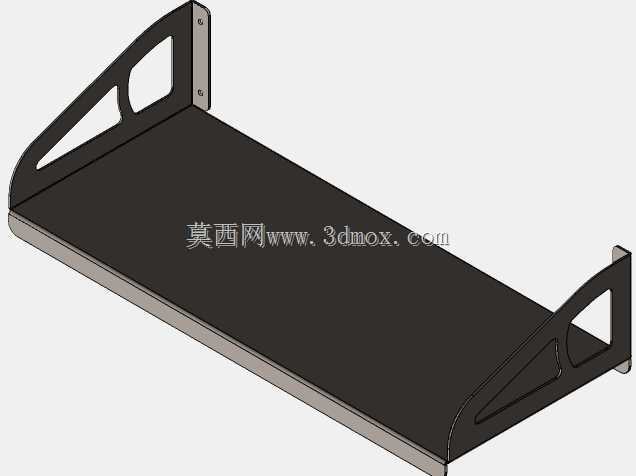

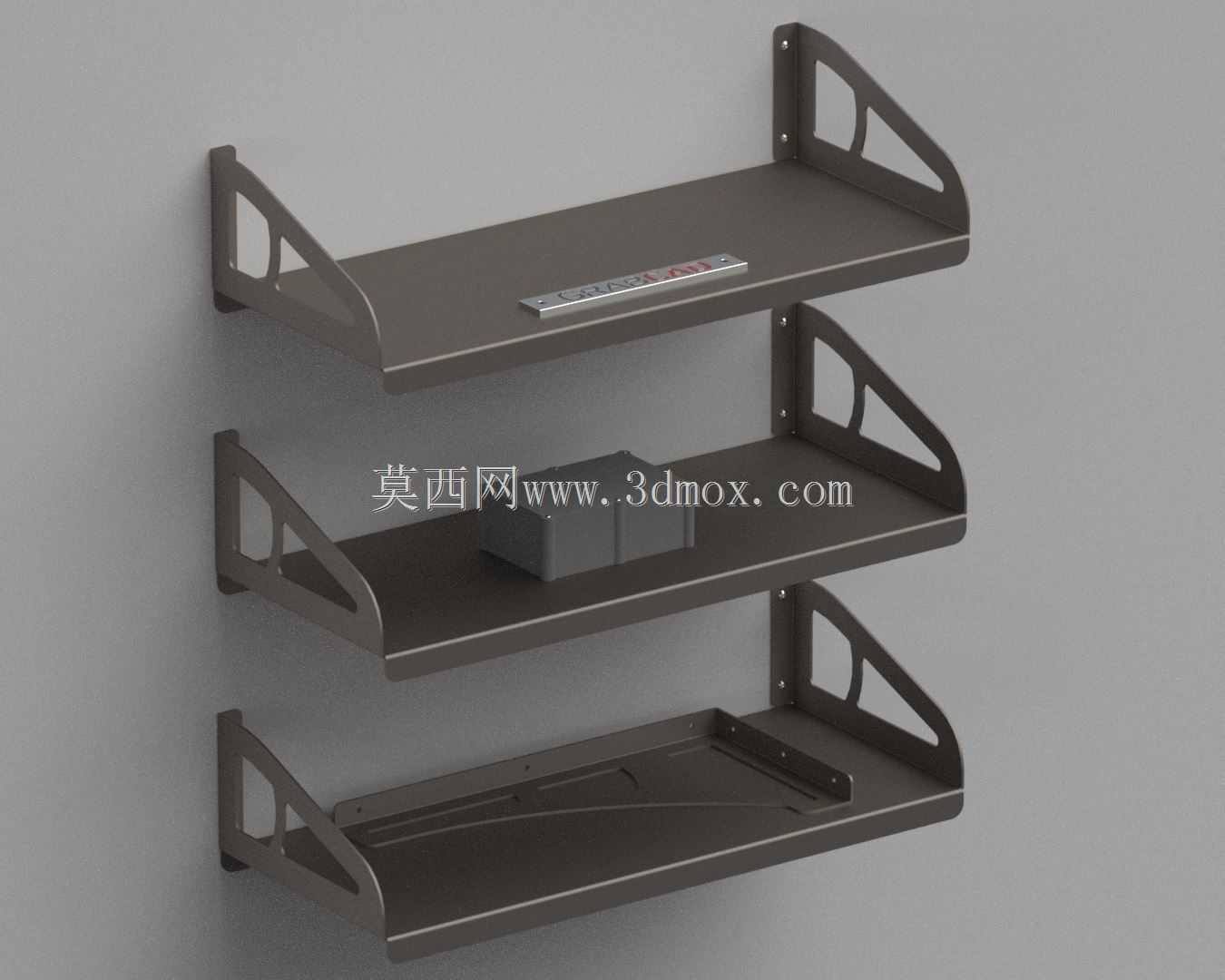

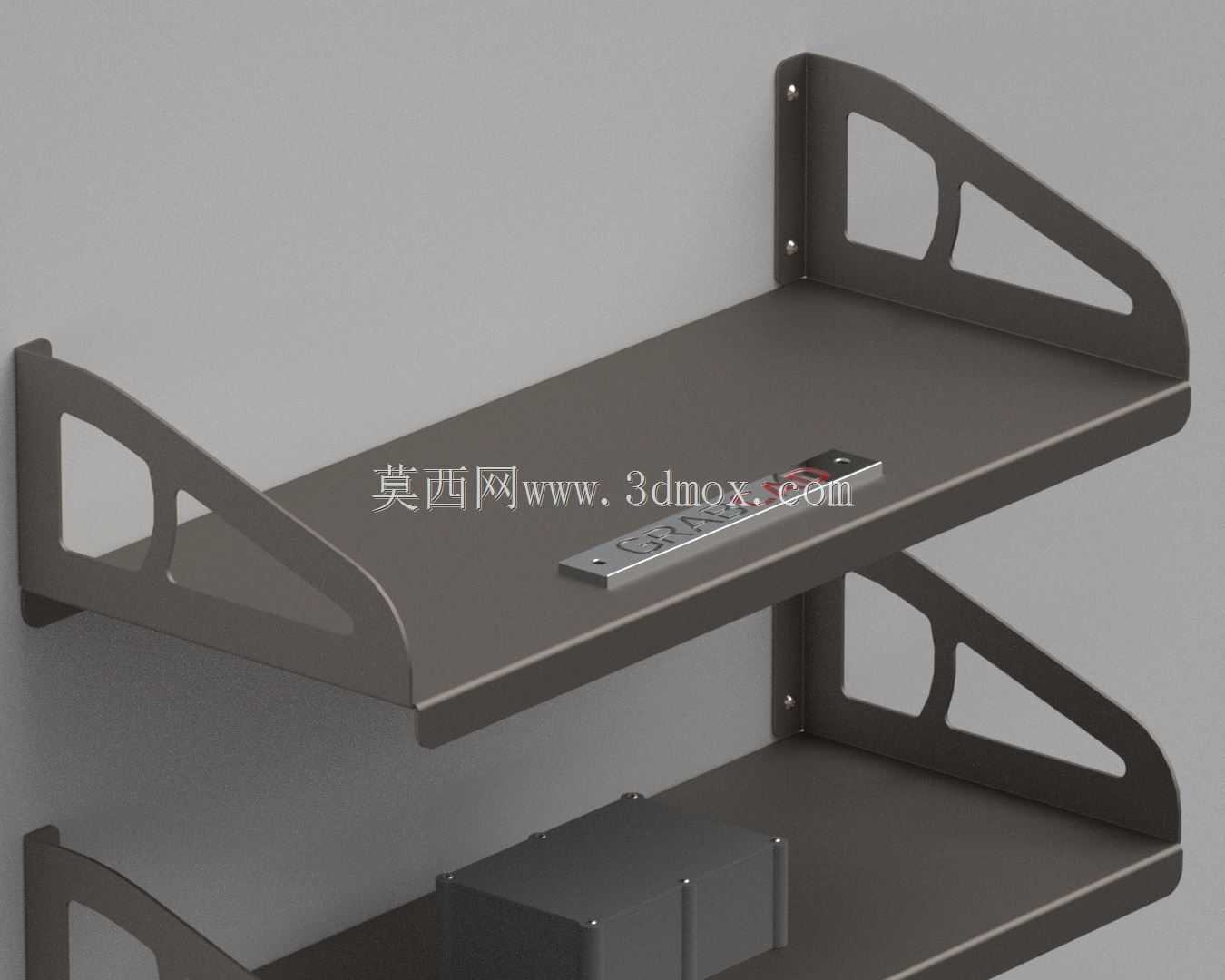

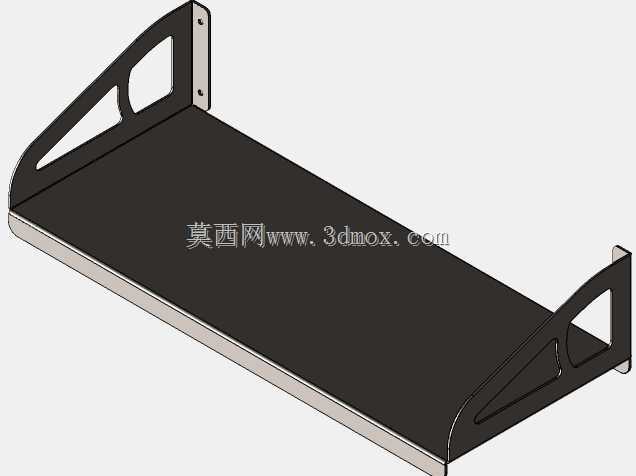

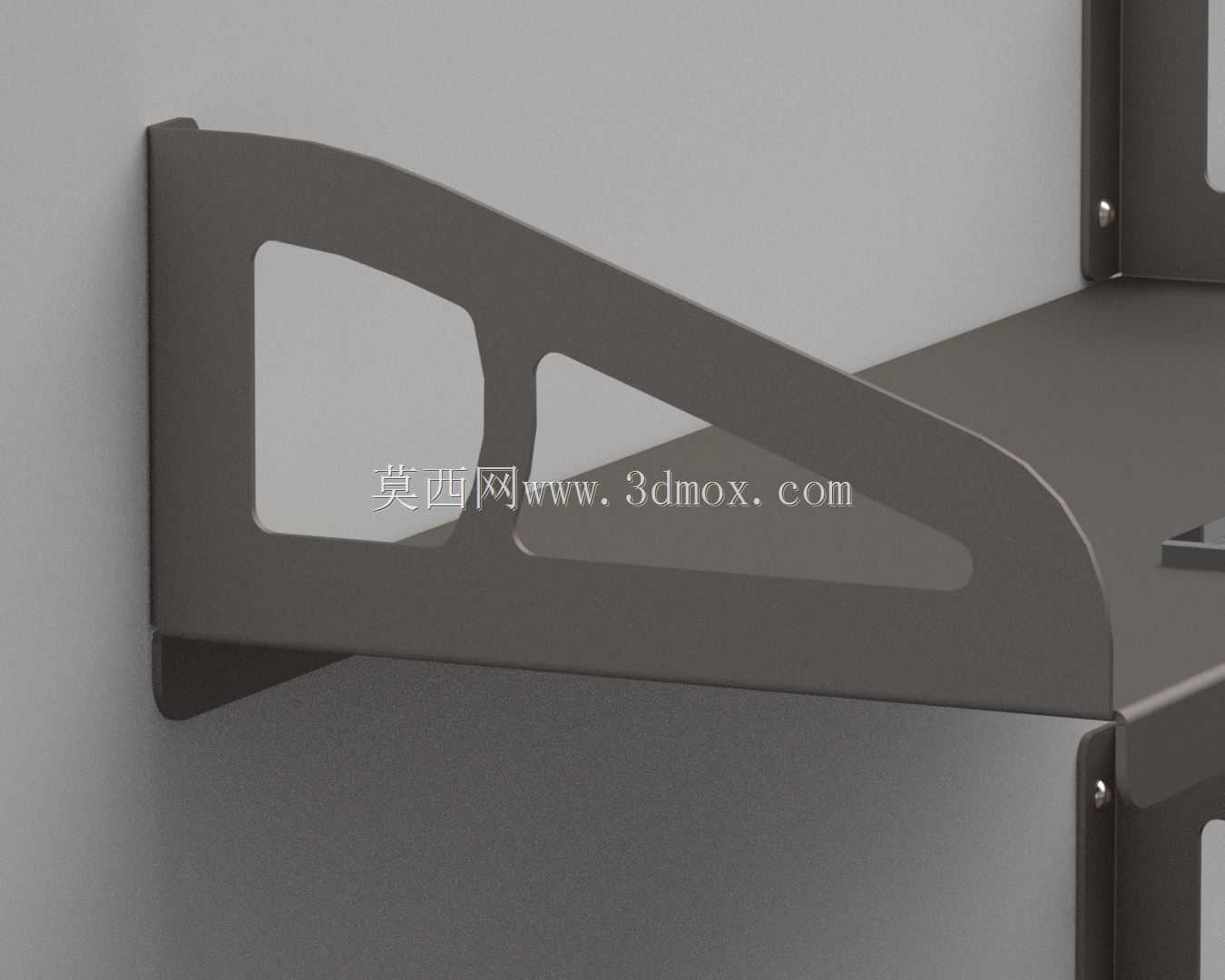

　　这款壁挂式三层钣金置物托架，主要面向车间工位旁工具收纳、小型加工设备旁耗材临时存放、维修工位零散配件规整这类实际生产场景设计，也可适配小型加工坊的墙面空间利用需求，替代落地置物架节省地面通行空间。从结构设计逻辑来看，整体采用等距三层平行布局，每层托架由两侧带三角加强筋的壁挂支撑臂与平整置物面板组成，支撑臂与墙面安装面预留了标准沉头安装孔位，可直接通过膨胀螺栓固定在混凝土墙面或轻钢龙骨墙的承重衬板上，安装时需保证每层支撑臂的水平度误差不超过1mm，避免放置物品后出现层板倾斜滑落的风险。支撑臂上的三角加强筋采用一体化钣金折弯成型，没有额外焊接拼接工序，既减少了加工环节的变形量，也能提升单侧支撑臂的抗弯折载荷，

　　单层层板的均布载荷可满足常规小型工具、零件盒的放置需求，不会出现长期承重后臂部下弯的问题。置物面板边缘做了小角度向上折弯的翻边处理，翻边高度控制在5mm以内，既可以防止放置的小零件、工具从侧边滑落，也不会因为翻边过高影响大件物品的取放操作，面板表面做了哑光喷塑处理，耐油污且不易残留加工碎屑，日常清理只需用干布擦拭即可。从安装边界来看，整体架体的宽度适配24x10规格的安装基准，安装时需提前确认墙面的承重能力，若为空心砖墙需配套使用空心墙专用膨胀栓，避免架体脱落。每层之间的净空高度经过合理分配，下层预留更高的空间可放置高度稍大的工具盒，上层可放置常用的小型量具、耗材等，拿取时无需过度抬手或弯腰，符合工位旁操作的人机工程学要求。

　　在钣金加工工艺上，所有外露的折弯边都做了圆角钝化处理，没有尖锐的毛刺棱角，避免操作人员取放物品时被划伤，支撑臂与置物面板之间采用定位点焊加铆接的组合固定方式，连接强度高且不会在面板表面留下明显的焊痕，整体外观平整规整。这类壁挂式钣金托架相比传统的木质或塑料置物架，抗冲击能力更强，在车间多油污、多金属磕碰的环境下使用寿命更长，也不会因为环境温湿度变化出现变形、发霉的问题，适配加工车间、设备运维间、五金维修站等多种对置物架耐用性有要求的场景。
