工业级可调活动扳手结构设计

　　可调扳手作为机械装配、设备运维、五金维修场景中普及率极高的手动紧固工具，其核心价值在于可通过调节活动颚板的开合距离，适配不同规格的六角头、方头螺栓与螺母，无需频繁更换对应尺寸的固定扳手，大幅减少现场作业的工具携带量与换型时间。在设备检修现场，作业人员常遇到不同规格紧固件混装的情况，尤其是老旧设备维护、非标设备装配场景下，紧固件规格不统一的问题十分常见，可调扳手的宽量程适配特性，可覆盖从M6到M24左右的常规紧固件作业需求，在管路安装、机床调试、机电设备拆装等场景中，都是一线作业人员随身配备的核心工具。

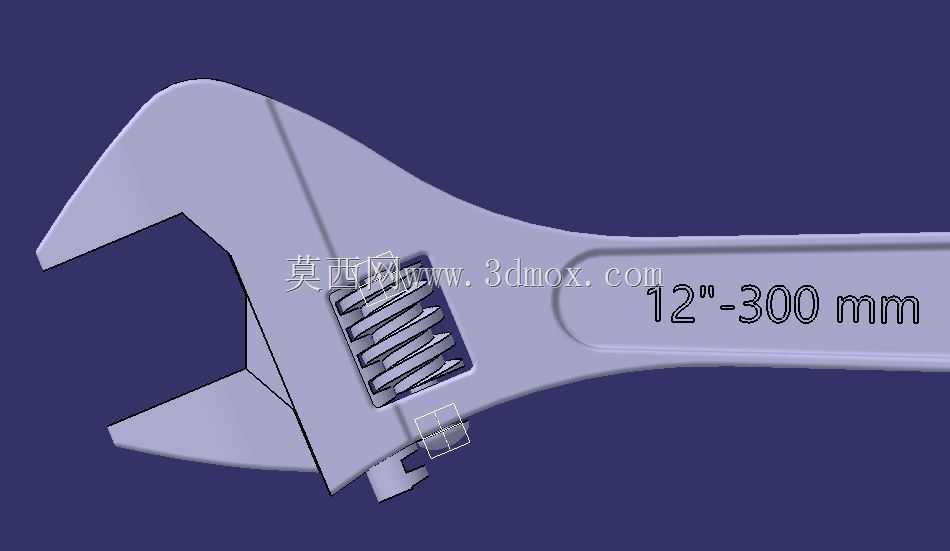

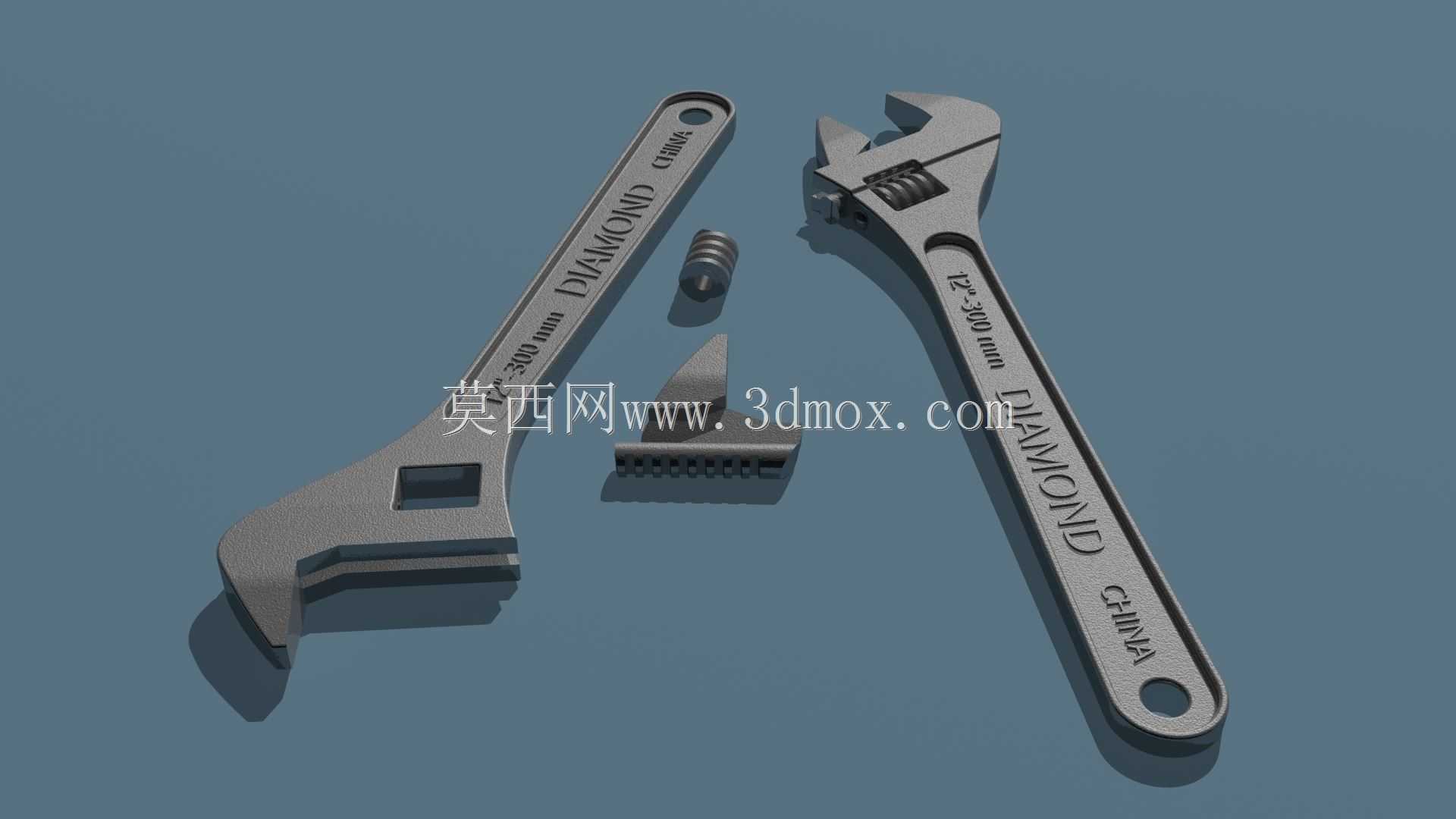

　　从结构设计逻辑来看，这款可调扳手的核心传动结构采用了蜗杆与活动颚板齿条的啮合传动方案，固定颚板与手柄为一体化锻造结构，保证整体受力时的结构强度，活动颚板嵌装在固定颚板的导向槽内，通过尾部带滚花的蜗杆转动，带动活动颚板沿导向槽做直线位移，实现开口尺寸的连续调节。设计时需要重点控制导向槽与活动颚板的配合公差，间隙过大会导致夹持时颚板晃动，受力时容易出现打滑、磨损紧固件棱角的问题，间隙过小则会导致调节卡滞，在沾有油污、铁屑的作业环境下容易出现调节失效的情况。蜗杆与齿条的啮合齿形采用梯形齿设计，具备较好的自锁性能，调节到目标开口尺寸后，受力状态下不会出现颚板自行回退、开口变大的问题，保证夹持可靠性。

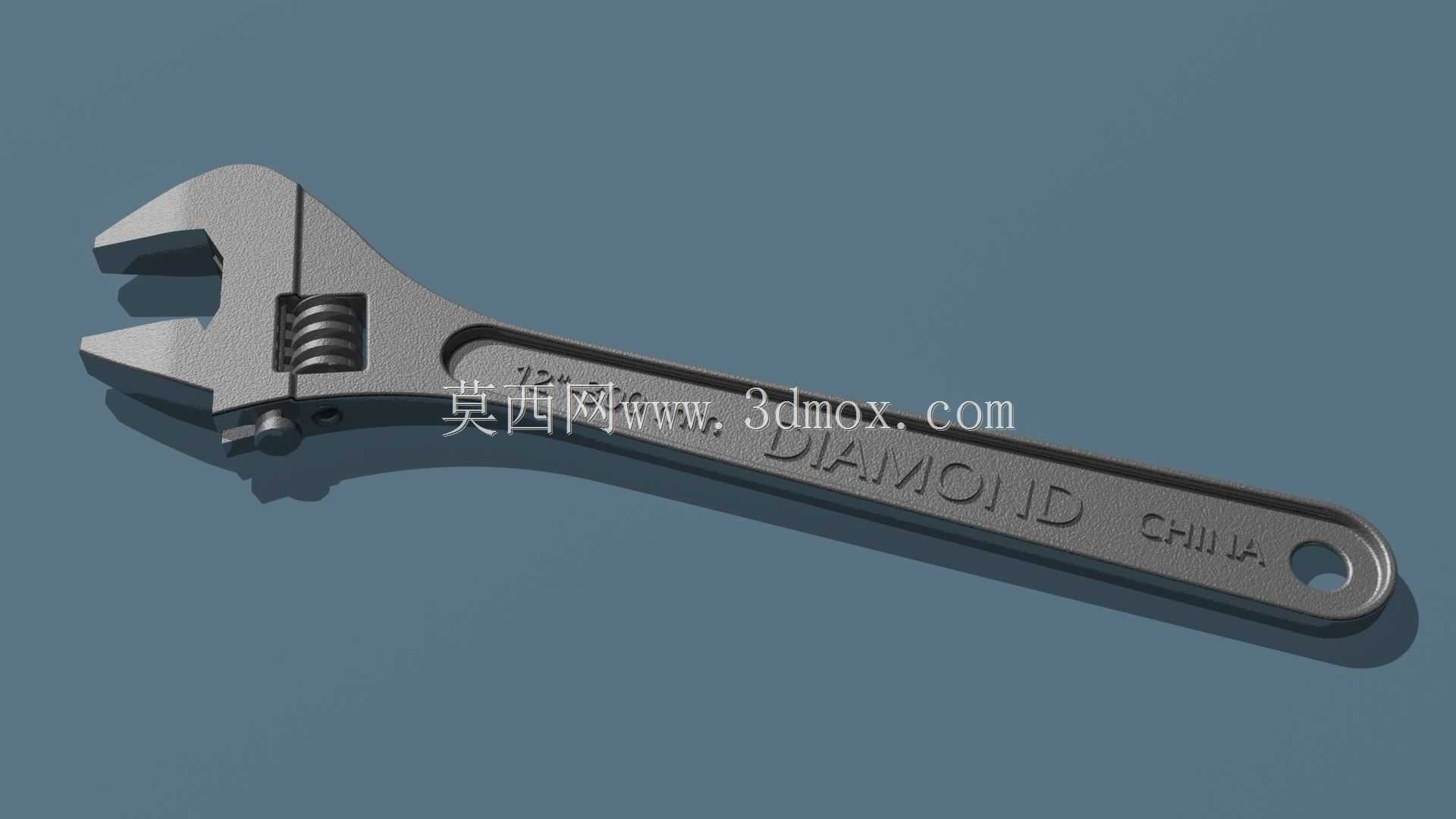

　　手柄部分采用符合人体工学的长条形结构，表面做了防滑纹理处理，末端设计有挂孔，方便工具收纳悬挂，整体长度按照力臂优化设计，在拧动较大扭矩的紧固件时，可通过力臂放大手部施加的作用力，同时避免手柄过长导致的空间受限问题，在狭小设备间隙内作业时也能灵活操作。颚板的夹持面做了细密的齿纹处理，增加与紧固件接触面的摩擦力，减少打滑概率，齿纹的硬度经过热处理强化，长期使用不易出现磨损倒齿的问题。设计过程中还需要考虑整体的受力边界，当施加额定最大扭矩时，固定颚板与手柄的过渡圆角处是应力集中区域，需要通过圆弧过渡优化应力分布，避免长期受力出现断裂变形的问题，活动颚板的齿条根部也需要做强度校核，保证大扭矩作业下的结构可靠性。

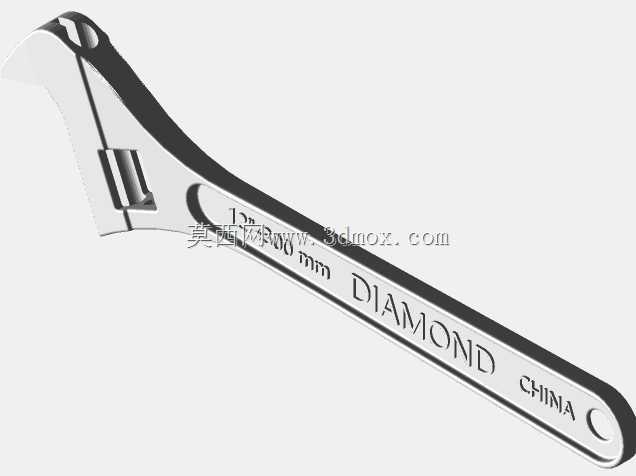

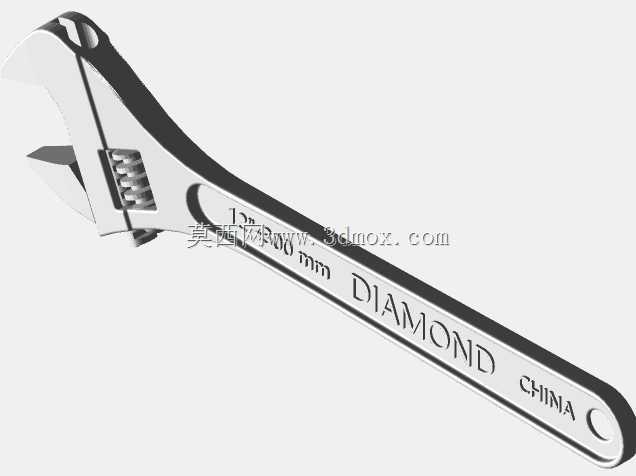

　　从实际使用的适配场景来看，这款扳手既可以用于常规的紧固件拆装作业，也可以在应急场景下作为辅助工具，对小型管件、薄壁零件进行临时夹持，其开口调节的连续性，相比固定开口扳手具备更强的场景适配能力，在没有配套套筒、固定扳手的情况下，可覆盖绝大多数常规紧固件的作业需求。建模过程中对各个运动部件的配合间隙做了精准还原，蜗杆的转动行程与颚板的开合行程完全匹配，可直观展示扳手的调节原理与运动逻辑，对于手动工具的结构设计学习、工装夹具的原理参考都具备实际参考价值。
