可调节组合式健身配重哑铃结构设计

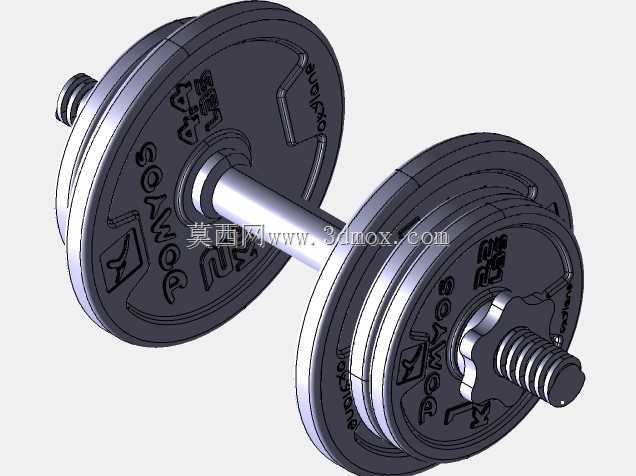

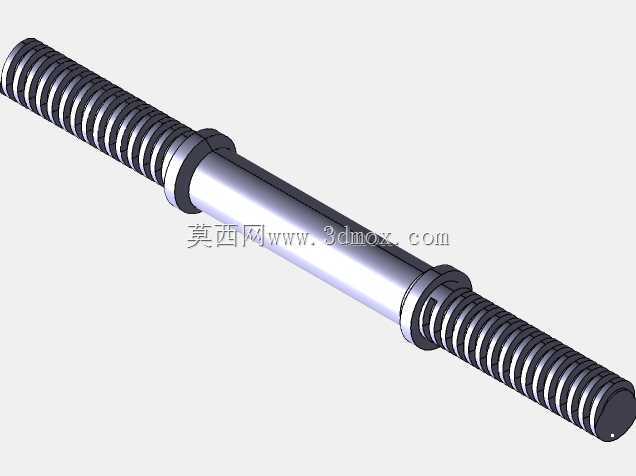

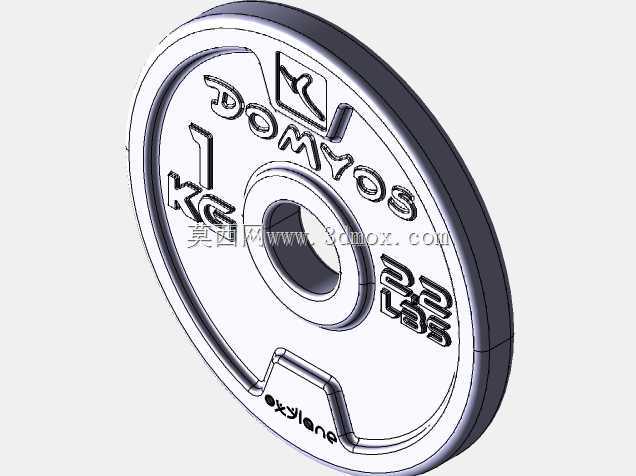

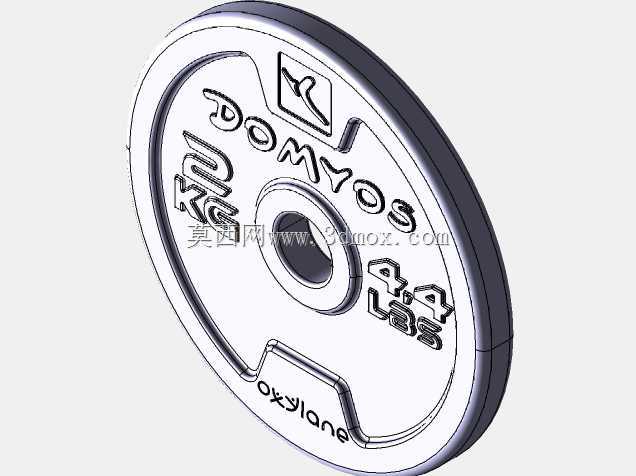

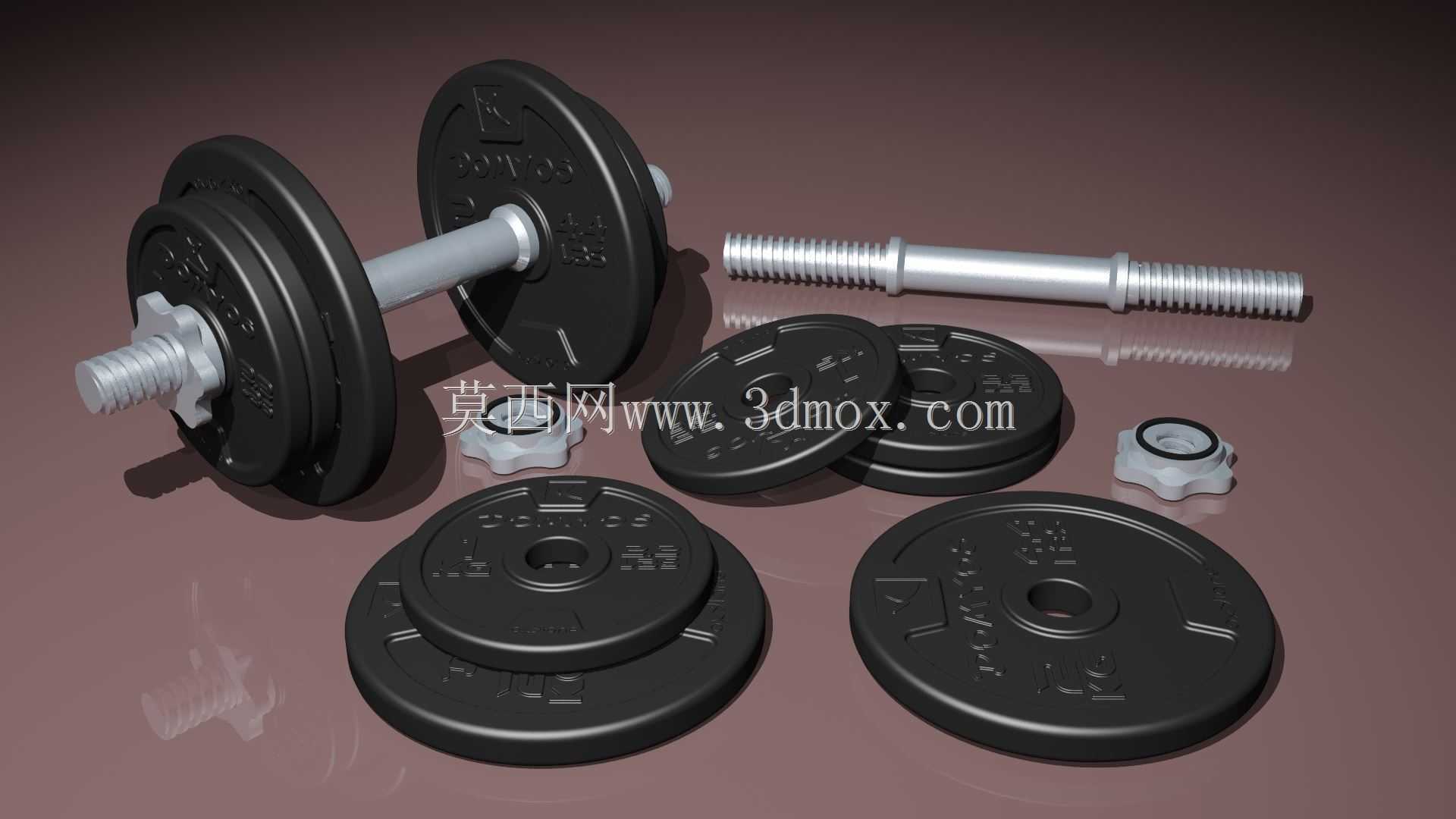

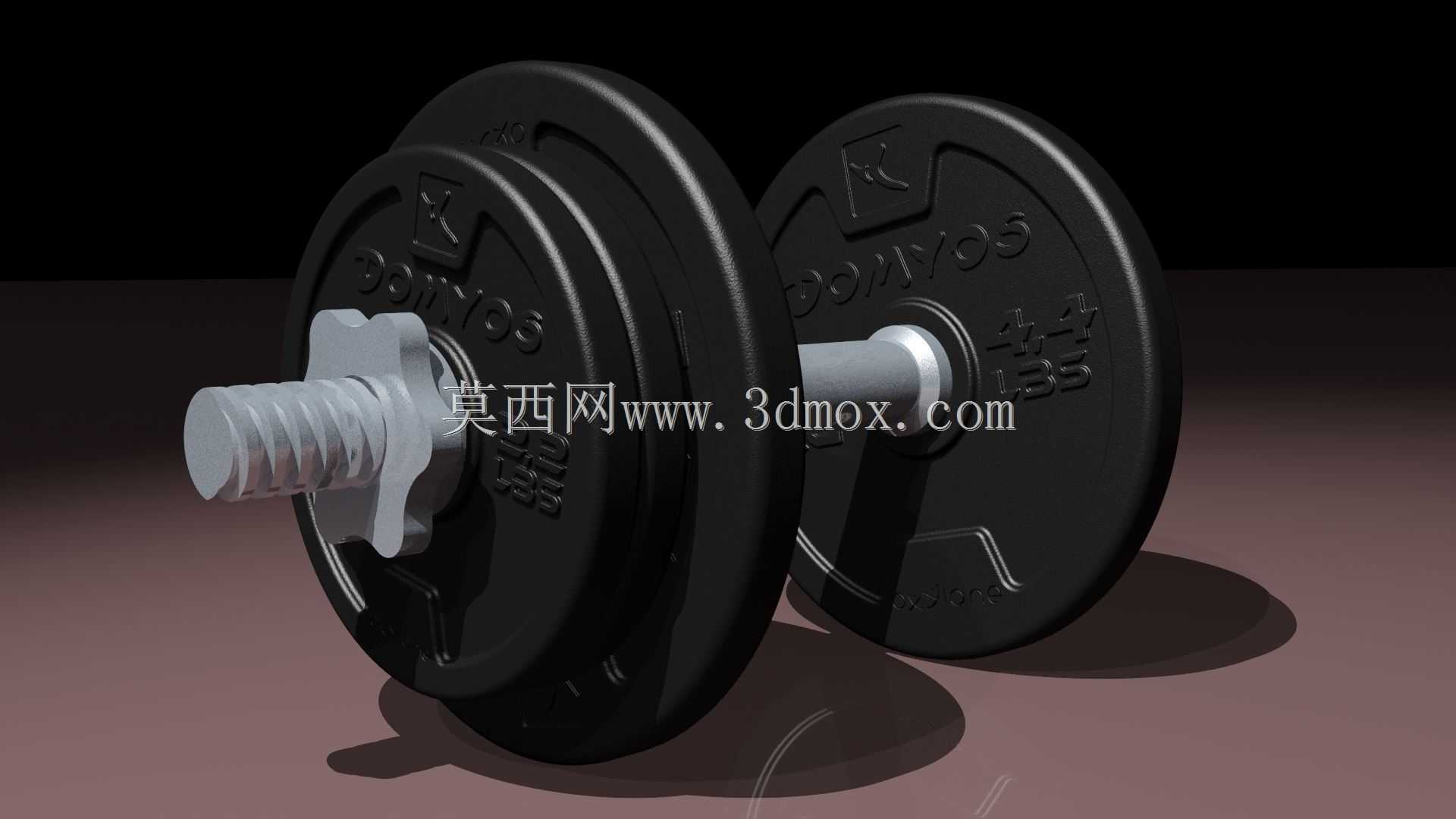

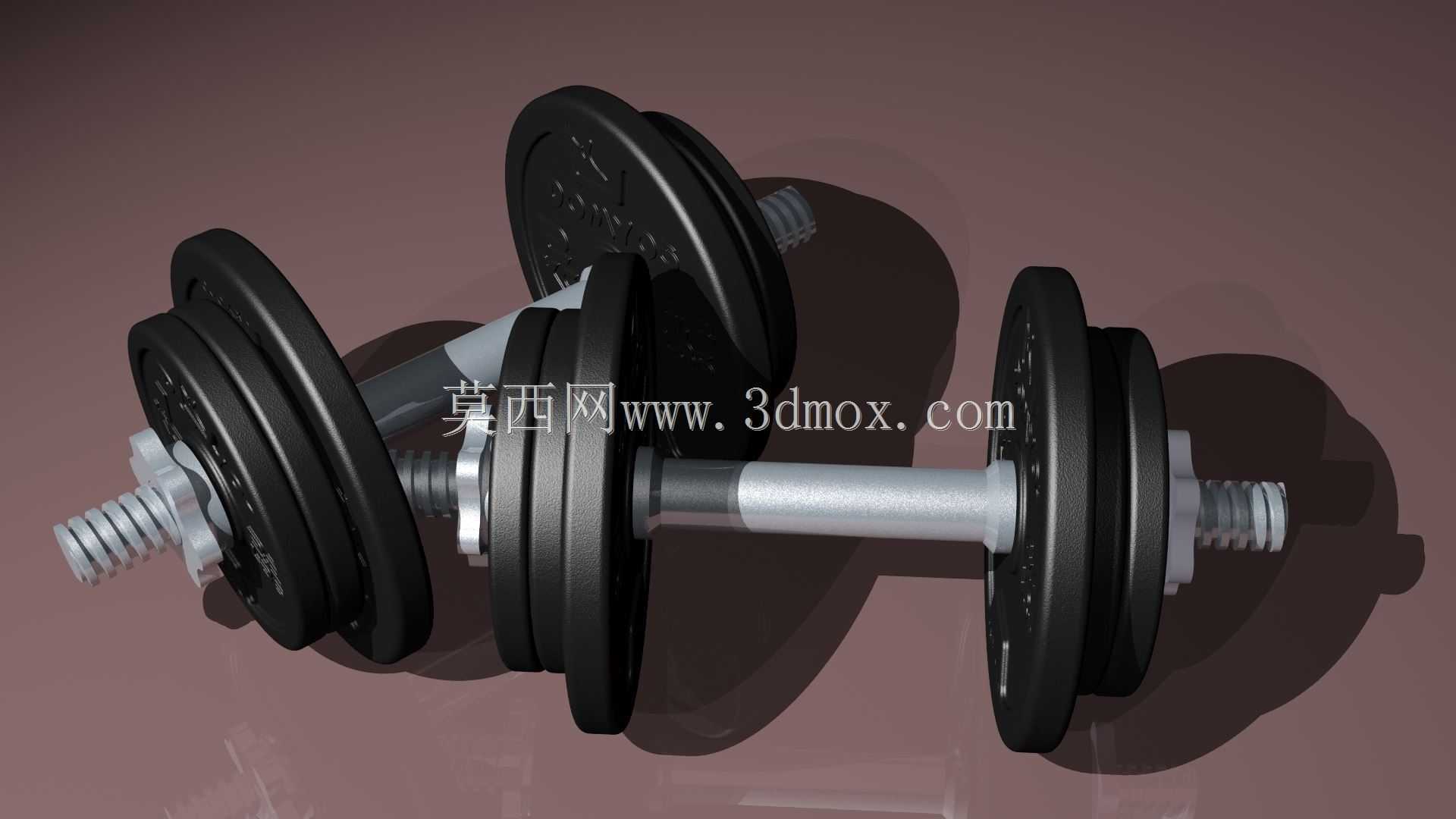

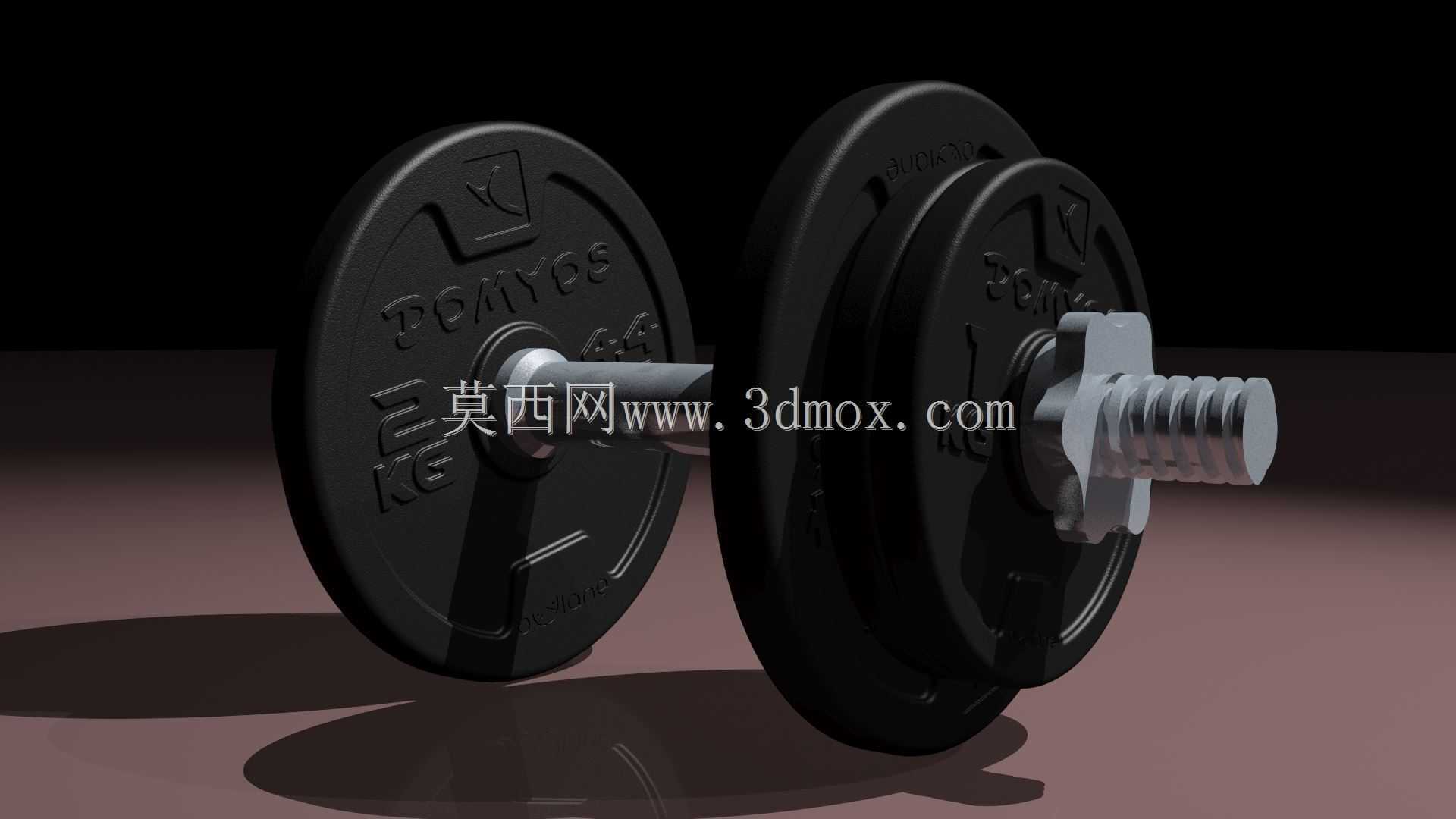

　　这套可调节配重的哑铃组件，核心覆盖6至10公斤的重量调节区间，适配商用健身房、家用健身场景的力量训练需求，可满足上肢推、拉、举等多类抗阻训练动作的配重要求。整套组件包含带防滑滚花的钢制握杆、多片不同重量规格的铸铁配重片、锁紧螺母与防滑垫圈，所有零件的配合尺寸均经过公差匹配设计，配重片中心孔与握杆的配合间隙控制在0.1mm以内，既保证拆装时的顺畅度，又避免训练过程中配重片出现径向晃动产生安全隐患。握杆表面的滚花纹理采用网纹滚花工艺，滚花深度0.3mm，可在手部出汗时提供足够摩擦力，防止训练过程中哑铃滑脱。配重片的外形采用圆形带加强筋的结构设计，边缘做了R3的圆角钝化处理，避免磕碰时对地面或人体造成划伤，

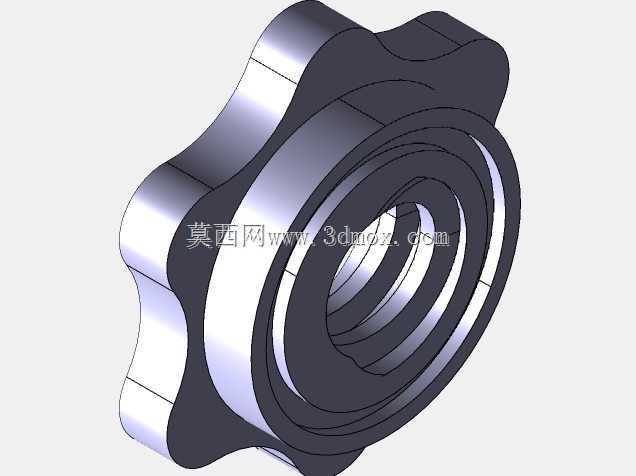

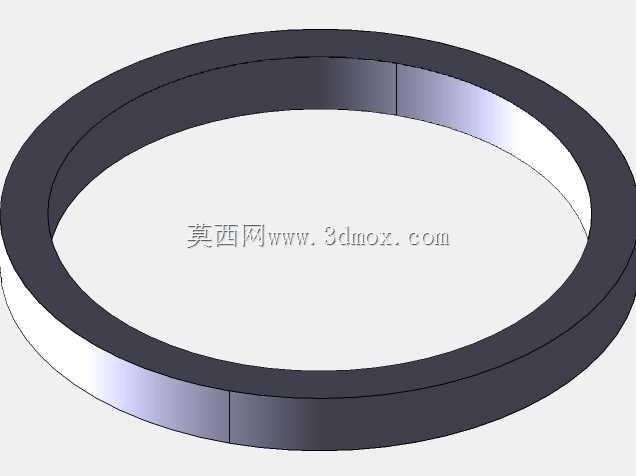

　　每片配重片表面压制有清晰的重量标识，方便使用者快速识别、组合出目标训练重量。锁紧结构采用旋拧式螺母配合尼龙防滑垫圈的设计，螺母拧紧后可通过垫圈的压缩形变提供持续的预紧力，即使在反复冲击载荷的训练场景下，也不会出现螺母松脱的问题。整套组件的安装边界清晰，组装完成后整体长度不超过420mm，最大配重片直径180mm，可适配常规的哑铃架存放位，不需要额外定制存储支架。设计过程中充分考虑了零件的通用性，握杆两端的螺纹采用标准公制细牙螺纹，后续如果需要拓展更大重量区间，可直接搭配同规格的额外配重片使用，不需要更换握杆主体。配重片的堆叠接触面做了平面度校准，多片叠装时不会出现偏斜，保证组装后哑铃的整体重心与握杆轴线重合，避免训练时出现偏载导致的腕部受力不均问题。所有金属零件表面均做了发黑防锈处理，可适应健身房内高湿度的使用环境，减少日常维护的工作量。
