GT2规格60齿8孔同步传动滑轮结构

项目分类:通用机械零部件 发布时间:2023-11-23 ID:715464

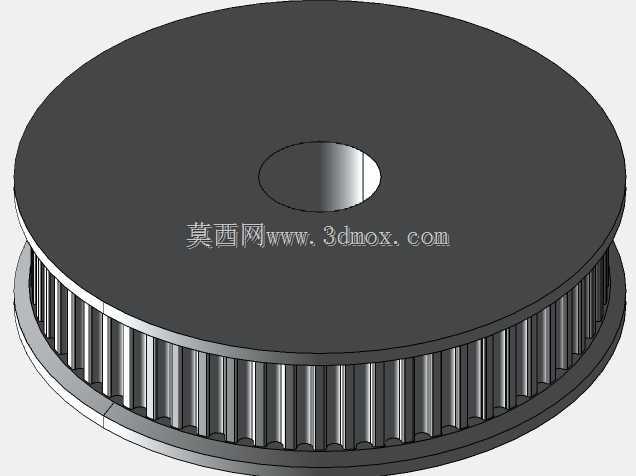

  • GT2规格60齿8孔同步传动滑轮结构
  • GT2规格60齿8孔同步传动滑轮结构

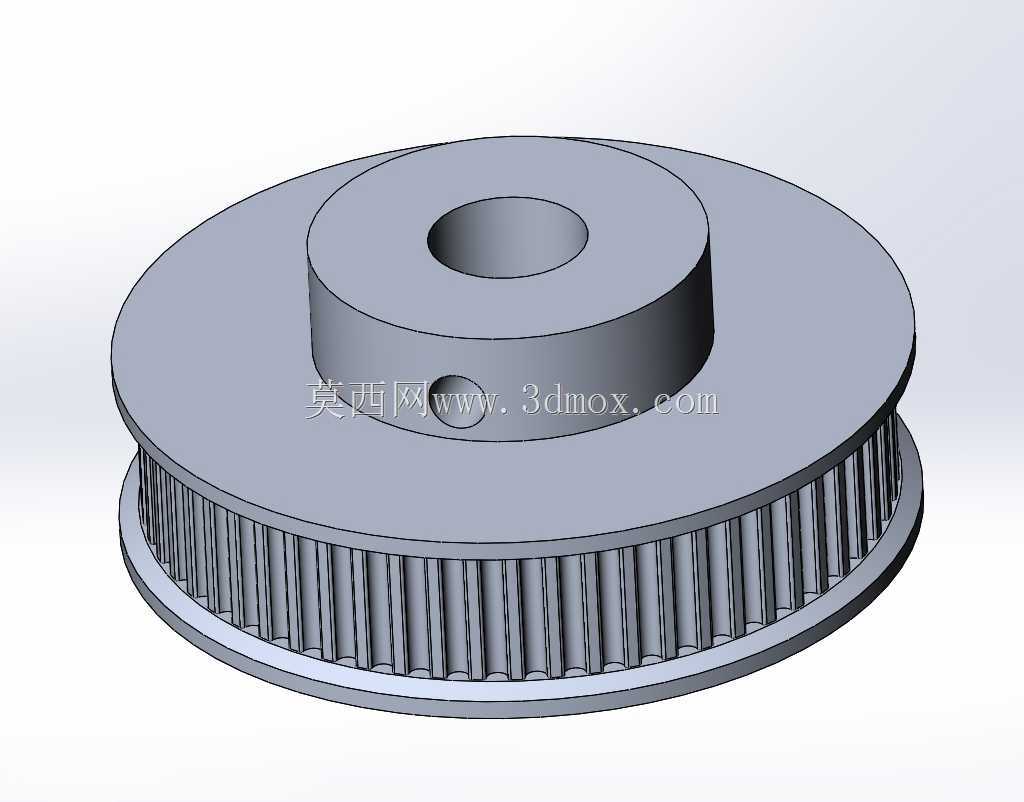

  这款GT2同步带轮在桌面级3D打印设备的X、Y轴传动结构中应用极为广泛,同时也可适配小型自动化滑台、精密检测位移机构这类对传动背隙有严格要求的轻载传动场景。GT2齿形本身的圆弧齿廓设计,能在带轮与同步带啮合过程中减少多边形效应带来的传动误差,相比梯形齿同步轮,高速往复运动时的振动与噪音控制表现更优,尤其适合需要频繁正反转、定位精度要求在0.1mm级别的直线运动机构。从结构设计来看,这款带轮采用单侧凸台的台阶式结构,凸台部分的中心孔为8mm直径,刚好适配市面常见的42步进电机输出轴尺寸,凸台侧面预留的顶丝孔可直接穿入紧定螺钉,将带轮与电机轴锁死,避免传动过程中出现周向打滑;带轮主体的轮缘部分做了挡边设计,

  能防止同步带在高速运转时从轮齿上脱出,无需额外加装挡带结构,简化了安装端的结构设计。轮齿部分严格遵循GT2带轮的齿形参数,60齿的规格对应2mm节距的同步带,啮合时齿面与带齿的接触面积均匀,不会出现局部应力集中的问题,长期运转下同步带的磨损速率更低。安装边界上,带轮的总厚度、凸台外径与轮缘外径的尺寸差经过匹配计算,安装时凸台端面可紧贴电机安装面定位,无需额外调整轴向位置就能保证带轮与同步带的共面度,减少因安装偏斜带来的带边磨损问题。在做结构选型时,这款带轮可直接搭配宽度6mm的GT2同步带使用,中心孔的公差设计兼顾了装配便利性与同轴度要求,既不会出现轴孔配合过紧导致装配困难,也不会因间隙过大带来传动偏心问题。

  对于做小型传动机构设计的工程师来说,这类标准规格的同步轮不需要重新开模定制,直接套用参数就能完成装配设计,能大幅缩短非标设备的研发周期;而针对3D打印设备的改装场景,这款带轮的安装尺寸与多数开源3D打印机的电机安装位完全兼容,替换原有磨损带轮时不需要修改机架结构,拆装维护十分便捷。轮体的台阶结构同时也起到了轴向定位的作用,安装到位后不会出现轴向窜动,保证传动过程中同步带的张紧力始终保持稳定,避免因带轮窜动导致的张紧力波动,进而影响传动精度。
