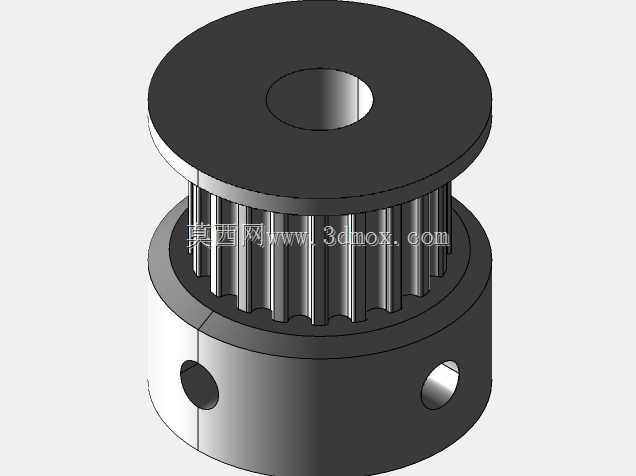

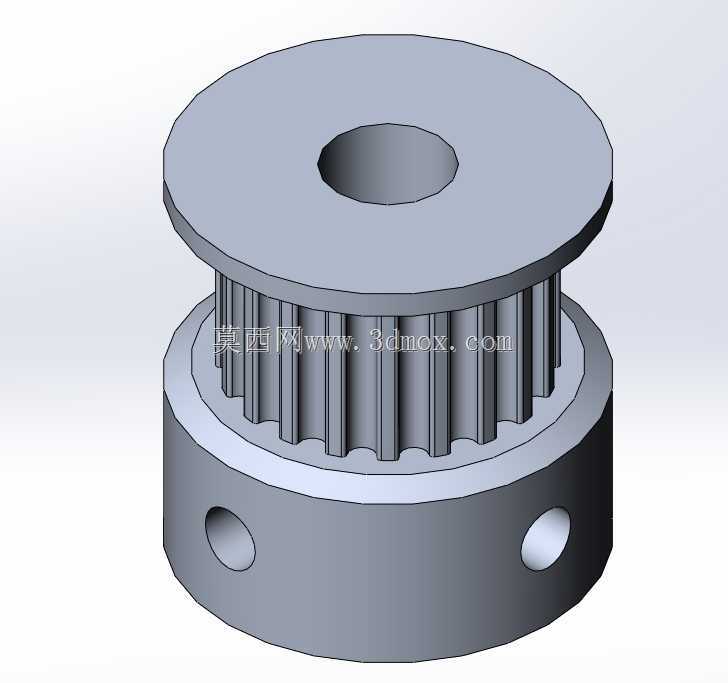

20齿5孔GT2同步带传动滑轮结构

　　这款GT2规格的同步带轮，核心适配齿距2mm的GT2同步带，在桌面级3D打印机的XYZ轴传动链路里是极为常见的动力传递部件，同时也能用于小型自动化滑台、桌面数控雕刻机的轻载传动场景，依靠带齿与同步带的精准啮合，消除传动间隙，保证运动过程中的定位精度，避免普通平带传动容易出现的打滑、丢步问题。从结构设计来看，带轮采用双侧挡边的台阶式结构，中间的齿形段做了等距分布的20个梯形齿，齿形轮廓完全匹配GT2同步带的齿槽尺寸，啮合时齿面接触均匀，长期运行不会出现带体爬齿、偏移的问题；两侧高出齿顶的挡边形成限位边界，能约束同步带在运行过程中的轴向窜动，哪怕安装时带体存在轻微的轴向偏差，也能被挡边引导回正确啮合位置，避免带体脱出带轮引发传动故障。

　　带轮中心的安装孔为5mm直径，刚好适配市面上多数42系列步进电机的输出轴径，轮毂部分对称设置了两个径向顶丝孔，安装时可以通过紧定螺钉直接将带轮锁死在电机轴或者传动轴上，不需要额外加工键槽，对于小扭矩的轻载传动场景来说，这种固定方式装配效率高，拆卸调整也很方便，同时能保证带轮与轴的同轴度，减少高速转动时的径向跳动。设计过程中，齿形段的齿顶圆、齿根圆尺寸严格遵循GT2带轮的标准参数，挡边的外径比齿顶圆高出1.5mm左右，既能够起到可靠的限位作用，又不会因为挡边过高蹭到同步带的背部造成额外摩擦损耗；轮毂的轴向长度做了匹配优化，既保证顶丝孔有足够的螺纹啮合长度，提供可靠的锁紧力，又不会过度占用轴向安装空间，

　　适配多数小型传动机构的紧凑安装边界。实际选型使用时，需要注意安装轴的径向跳动公差控制在0.02mm以内，顶丝锁紧时要对称施力，避免带轮安装偏斜导致带体单侧磨损；带轮与对应从动轮的平行度需要调整到位，保证同步带的齿面能完全贴合带轮齿形，减少运行噪音和传动损耗。这种带轮因为结构紧凑、传动精度高，除了3D打印设备之外，在小型物料分拣滑台、桌面点胶机的位移传动结构中也有大量应用，建模时对齿形的轮廓做了公差优化，实际加工或者3D打印制作时，不需要额外做尺寸修正就能直接与标准GT2同步带顺畅啮合，顶丝孔的位置也做了沉台避让，保证紧定螺钉锁紧后不会突出轮毂表面，避免转动时剐蹭周边的机架结构。
