直径41mm带刹车万向脚轮结构设计

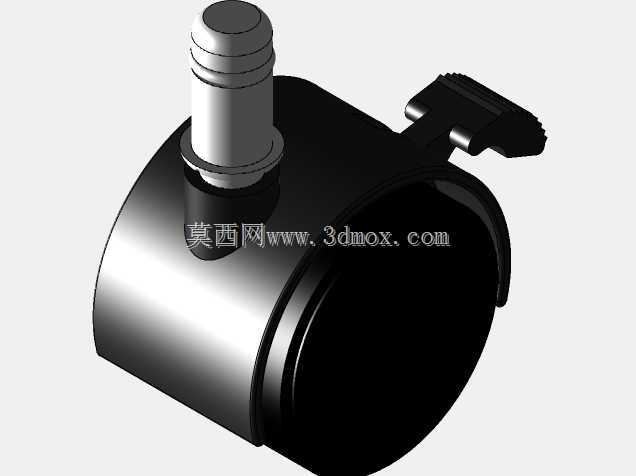

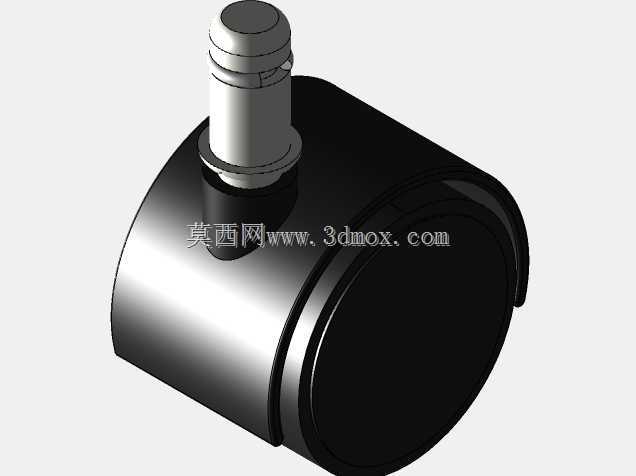

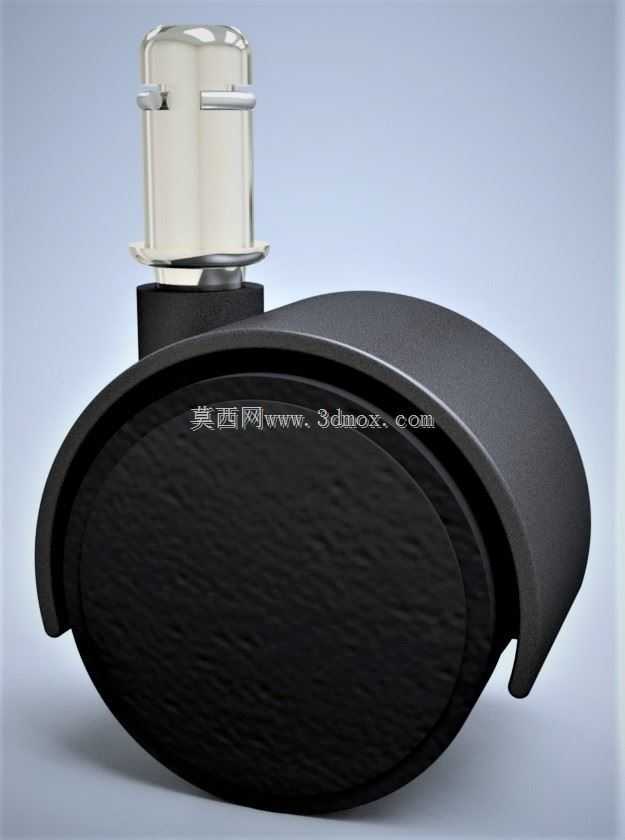

　　这款脚轮的设计初衷是适配中小型工业设备、工装台架、轻型物流周转装备的移动需求，在车间工位器具、小型自动化设备机架、可移动工作台的场景中，这类小尺寸带刹车脚轮的应用十分普遍，既需要满足日常工位调整时的顺畅移动，也需要在设备定位后提供可靠的锁止能力，避免作业过程中设备移位影响加工或装配精度。从结构设计来看，这款脚轮采用了分体式装配逻辑，轮体部分采用耐磨硬质材质作为行走接触面，轮面做了微弧处理，既可以在环氧地坪、水磨石车间地面滚动时降低滚动阻力，也能减少对地面的划伤，适配多数工业生产场景的地面条件。顶部的安装柱采用标准圆柱插接结构，安装时可直接插入设备机架底部的对应安装孔位，配合紧固件完成固定，安装边界清晰，不需要额外制作复杂的转接支架，

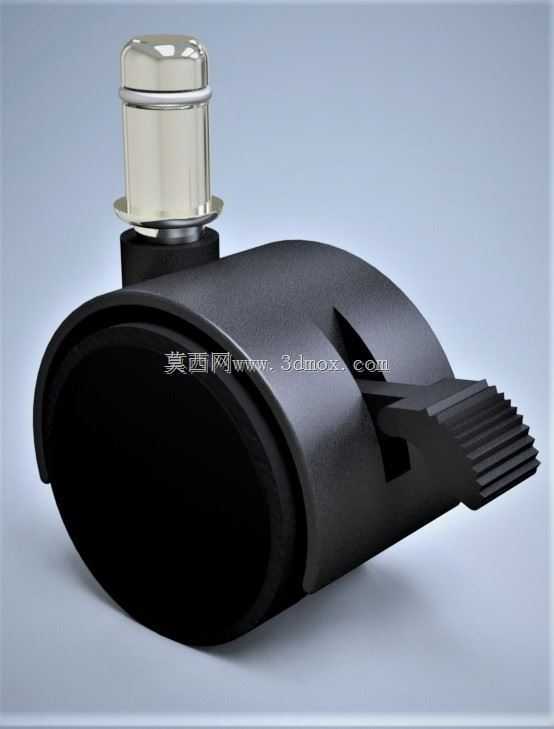

　　能有效缩短设备装配时的脚轮安装周期。集成的刹车结构采用侧置踏板式设计，踏板表面做了防滑齿纹处理，操作人员不需要弯腰用手操作，只需要用脚踩下踏板即可完成轮体的锁止，锁止状态下轮体无法转动，同时转向结构也会被同步锁定，避免设备在锁止状态下出现轮体转向偏移的问题；需要移动设备时，用脚向上勾起踏板即可解除锁止，操作逻辑符合车间一线操作人员的使用习惯，不需要额外的操作培训。尺寸参数上，轮体的有效直径为41mm，组装完成后整体的安装高度为50mm，这个尺寸规格属于轻型脚轮范畴，单轮额定载荷适配100kg以内的设备承重需求，四个同规格脚轮搭配使用时，可满足总重400kg以内的设备移动需求，覆盖多数轻型工业装备、工装夹具台架的移动承重要求。

　　转向结构采用内置回转支撑的设计，轮架可绕安装柱轴线360度自由旋转，转向过程中没有卡滞死角，在狭小的车间通道内调整设备位置时，可以灵活转向，不需要反复挪动设备调整角度。轮架部分采用一体成型的金属支架结构，支架的弯折处做了圆角过渡处理，避免应力集中导致支架在承重状态下出现开裂变形，同时支架表面做了发黑防锈处理，适配车间内存在少量切削液、润滑油飞溅的工况，长期使用不会轻易出现锈蚀卡滞的问题。在建模过程中，所有装配间隙都按照实际五金件的公差配合要求做了预留，轮体与轮架之间的转动间隙、转向结构的回转间隙都控制在合理范围内，既不会因为间隙过小导致装配后转动卡滞，也不会因为间隙过大导致设备移动时出现晃动，完全可以直接用于设备选型时的装配干涉校验，也可以作为非标脚轮改型设计的基础参考模型，帮助结构设计人员快速完成设备移动机构的方案搭建，减少重复建模的工作量。
