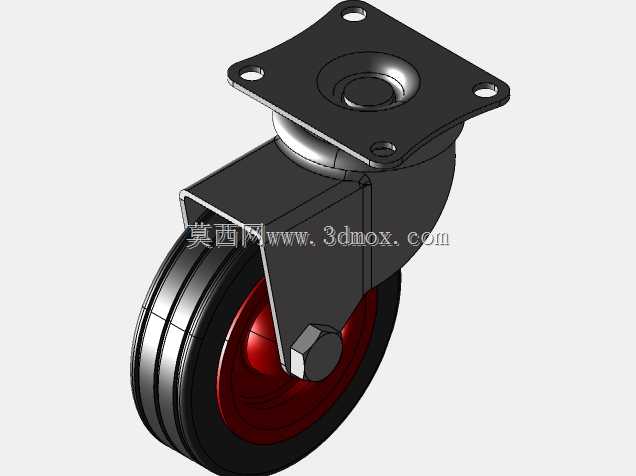

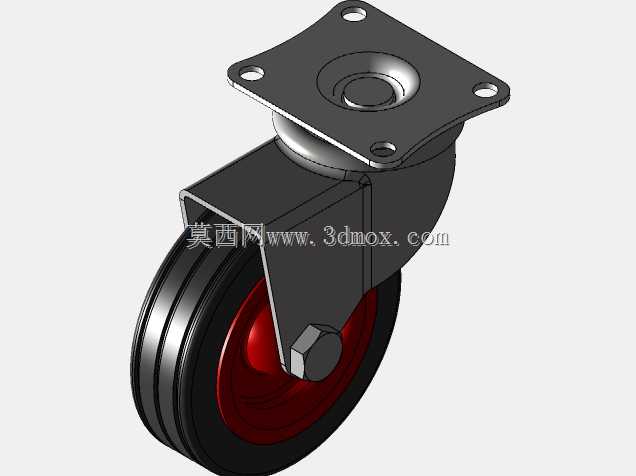

70mm万向旋转重载脚轮结构设计

　　在工业生产场景中，脚轮作为设备移动的核心承载部件，其结构合理性直接决定了设备转运的顺畅度与使用寿命，这款70mm规格的旋转脚轮，主要适配中小型工业设备、工装推车、可移动工作台等需要频繁移位的载具，在车间工位转运、仓储物料周转、轻型机床附件移位等场景中都能稳定发挥作用。从实际使用需求出发，这类脚轮需要同时满足承载、转向灵活、安装便捷三个核心要求，设计过程中首先要平衡轮体直径与安装空间的矛盾，70mm的轮径既不会因为轮体过小导致越障能力不足，也不会因为轮体过大占用过多设备底部安装空间，适配多数中小型设备的底部安装边界。顶部采用四孔方形法兰安装结构，法兰盘上的四个安装孔对称分布，安装时可以通过螺栓直接固定在设备底部的安装板上，

　　不需要额外设计转接支架，法兰盘中心的回转结构内置旋转支承，能够实现360度水平方向自由回转，转向时不会出现卡滞，即使在承载状态下也能轻松推动设备转向，轮架采用折弯成型的金属支架结构，支架两侧的支撑板直接夹持轮体中心轴，轴端采用防松螺母锁紧，避免长期使用后轮轴松脱导致轮体晃动。轮体部分采用橡胶材质外层搭配金属轮毂的复合结构，橡胶外层能够在车间环氧地坪、水泥地面等常见工业地面上行走时起到缓冲作用，减少设备移动过程中的震动传递，避免设备上的精密部件因为震动出现精度偏移，金属轮毂则提升了轮体的整体承载能力，避免重载情况下轮体出现变形。设计过程中需要重点校核旋转支承的轴向承载能力，以及轮架折弯处的结构强度，确保在额定承载下不会出现支架变形、

　　旋转结构卡滞的问题，同时轮体的宽度也经过匹配计算，在保证接触面积足够降低地面压强的同时，不会因为轮宽过大导致转向阻力增加。安装边界方面，法兰盘的安装孔位尺寸、支架整体高度、轮体旋转时的最大外廓尺寸都需要在设计时明确标注，方便结构设计人员在进行设备整体布局时预留足够的安装空间，避免出现轮体与设备底部其他部件干涉的问题。在实际选型应用中，这类旋转脚轮通常会和同规格的定向脚轮搭配使用，根据设备的总重量确定单轮承载需求，四个脚轮搭配时总承载能力需要预留1.5倍以上的安全系数，应对地面不平整带来的瞬时冲击载荷。轮体的橡胶硬度也需要根据使用场景调整，在需要静音的车间环境可以选用稍软的橡胶材质，在有油污、金属切屑的加工车间场景，则需要选用耐油、

　　耐切割的橡胶配方，延长脚轮的使用寿命。转向结构的防尘设计也十分关键，在多粉尘的加工车间使用时，旋转支承位置需要加装防尘密封圈，避免切屑、粉尘进入回转间隙，长期磨损后导致转向卡滞。这款脚轮的结构设计没有多余的复杂部件，整体结构紧凑，维护方便，轮体磨损后可以通过松开轮轴螺母快速更换轮体，不需要整体更换脚轮支架，降低后期维护成本。在三维建模过程中，需要准确还原法兰盘安装孔的位置度、轮架的折弯角度、回转结构的配合间隙，确保模型导入装配体后能够直接进行干涉检查，不需要二次调整尺寸，为设备整体设计提供准确的参考依据。
