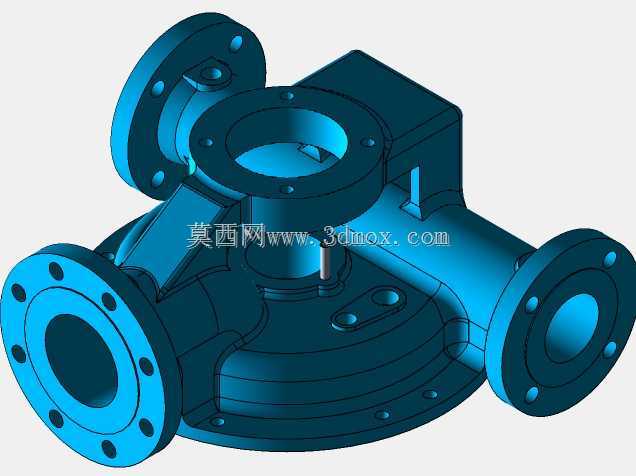

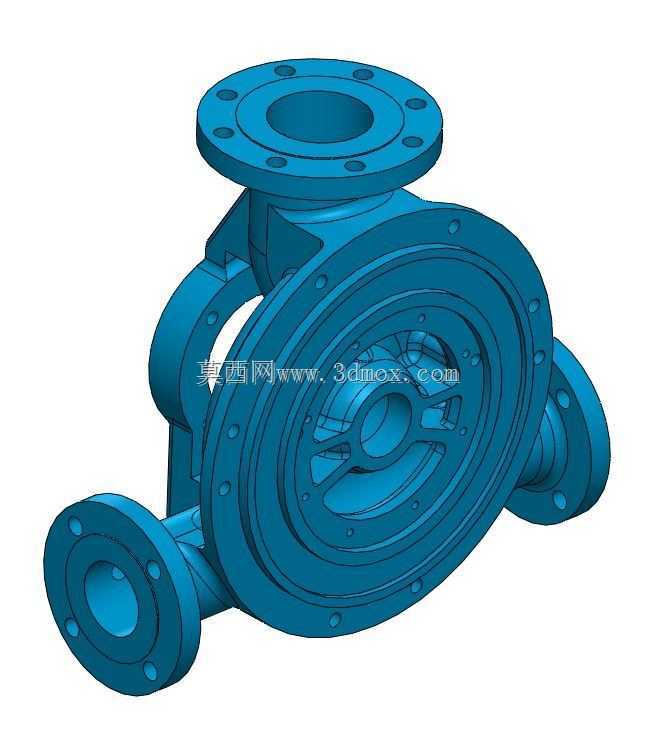

该结构针对高流量真空工况下的流体输送需求设计,核心适配700CFM量级的气固混合介质输送场景,常见于粮食加工、粉体输送、工业除尘系统的负压动力端配套,可在高负压工况下稳定完成介质的导流、增压与换向输送,避免常规真空设备在大流量工况下出现的压损过大、介质滞留问题。从结构设计逻辑来看,整体采用三向法兰接口布局,顶部、侧部、底部的法兰端面均采用标准凸面密封结构,可直接与对应通径的工业管道对接,安装时无需额外制作过渡连接件,法兰端的螺栓孔位按通用压力等级规范排布,适配常规工业管道的安装公差,现场装配时可通过调整密封垫片压缩量补偿管路对接的微小偏差。主体腔体采用蜗壳式流道设计,内部流道做圆弧过渡处理,没有直角突变结构,

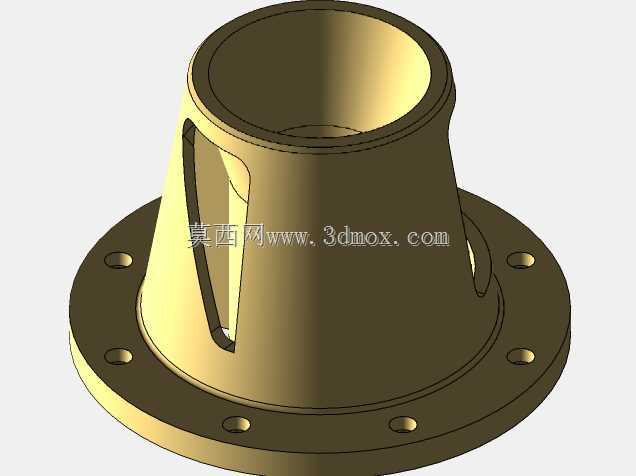

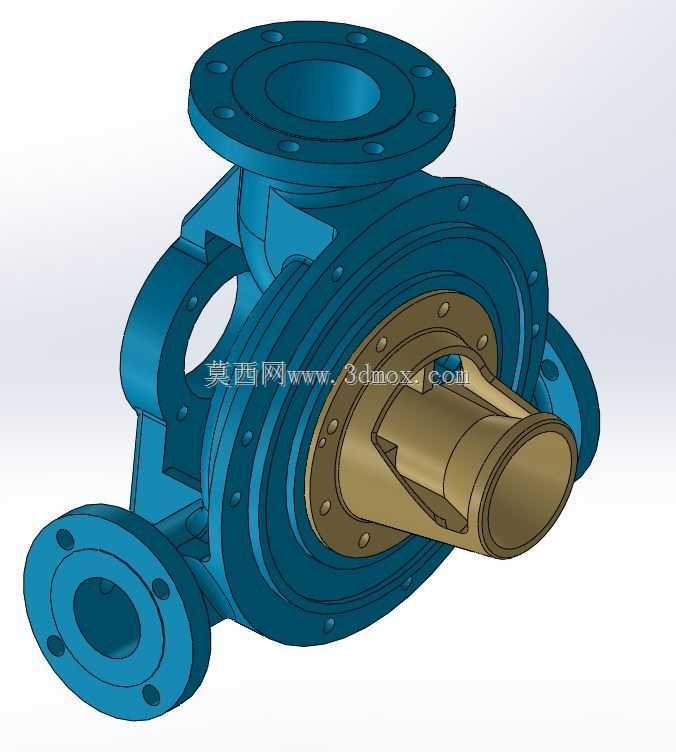

可大幅降低介质在腔体内的流动阻力,减少粉体类介质在腔壁的粘附堆积,降低长期运行后的清理维护频次。中部的转子安装腔采用分体式压盖结构,通过周向均布的螺栓实现端盖压紧,端盖与腔体之间设置密封槽,可适配不同材质的密封件,满足不同负压等级下的密封要求,日常检修时只需拆卸端盖即可完成内部转子、密封件的更换,无需整体拆解设备连接管路。进出流道的通径匹配700CFM流量下的介质流速要求,避免流速过高造成的腔壁冲蚀磨损,也不会因通径过大导致设备整体体积冗余,占用过多安装空间。设备的安装支座与腔体采用一体化铸造成型结构,支座上预留的安装孔位可适配常规的设备安装机架,安装时的重心落在支座支撑面范围内,运行过程中不会因转子动平衡偏差产生额外的倾覆力矩。
结构设计阶段充分考虑了铸造工艺的脱模要求,所有外壁面均设置合理的拔模斜度,内部流道的型芯定位结构做了加强处理,避免铸造过程中型芯偏移导致流道壁厚不均,影响整体结构强度。针对负压工况下的腔体受力特点,腔体壁厚按长期承受0.09MPa负压的载荷做校核,法兰与腔体的连接位置做圆弧过渡加强,避免应力集中导致的结构变形,保证长期运行过程中密封面不会因腔体变形出现泄漏问题。
