高压柱塞泵机组集成结构设计

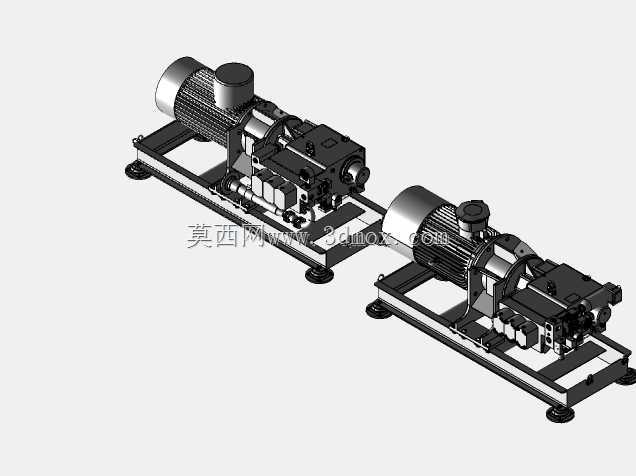

　　这套集成式高压泵组的三维结构，核心面向最高500bar工况的流体增压输送场景，在高压水清洗、金属管材耐压测试、液压系统动力源、油田井口增压这类需要稳定高压输出的作业场景中适配性极强。从结构布局来看，整套设备采用驱动电机与泵头直连共底座的设计思路，没有额外增设联轴器护罩之外的冗余传动结构，尽可能压缩整机的横向安装尺寸，底座采用型钢焊接框架结构，底部预留的可调脚杯安装位，既可以抵消安装地面的平面度误差，也能在设备运行时缓冲电机与泵头产生的高频振动，避免振动传递到安装基面引发共振问题。泵头部分的流道设计采用集成式阀组布局，将进出液单向阀、溢流保护阀、压力检测接口全部集成在泵体本体上，减少外接管路的接头数量，

　　从结构根源上降低高压工况下的泄漏风险，泵头端的输出接口采用标准高压法兰连接形式，可直接对接硬管或者高压软管，不需要额外做转接结构设计。驱动端选用的卧式异步电机与泵体通过钟形罩连接定位，安装时的同轴度靠钟形罩的加工精度保证，现场装配不需要反复打表调整同轴度，能大幅缩短现场安装调试的周期。底座上预留的电机安装腰型孔，可适配不同功率等级的同系列电机安装，不需要重新加工底座，能覆盖从15kw到37kw不同流量输出的配置需求。从安装边界来看，单台泵组的宽度控制在600mm以内，长度不超过1200mm，高度方向因为电机接线盒的存在最高处约750mm，在车间布局或者设备集成时，

　　两台泵组并排布置的检修间隙只需要预留400mm就能满足日常维护的操作空间，泵头端的密封件更换、阀组检修都不需要将泵从底座上拆解，正面预留的操作空间足够完成常规维保作业。整套结构的重心落在底座的几何中心位置，吊装时只需要在底座四个角的吊环孔安装吊具就能平稳起吊，不会出现偏载侧翻的问题，底座上的走线槽预留位置，可以将电机的动力线缆、压力传感器的信号线全部收纳在槽内，避免现场布线杂乱剐蹭高压管路。在流体通路的设计上，进液口设置在泵头的侧下方，采用大口径低压接口，能降低进液阻力，避免泵在高转速运行时出现吸空气蚀的问题，溢流阀的回油口直接连通进液腔，溢流的介质可以直接参与循环，减少外接回油管路的布置。
