IV-3型VFD真空荧光数码显示管结构模型

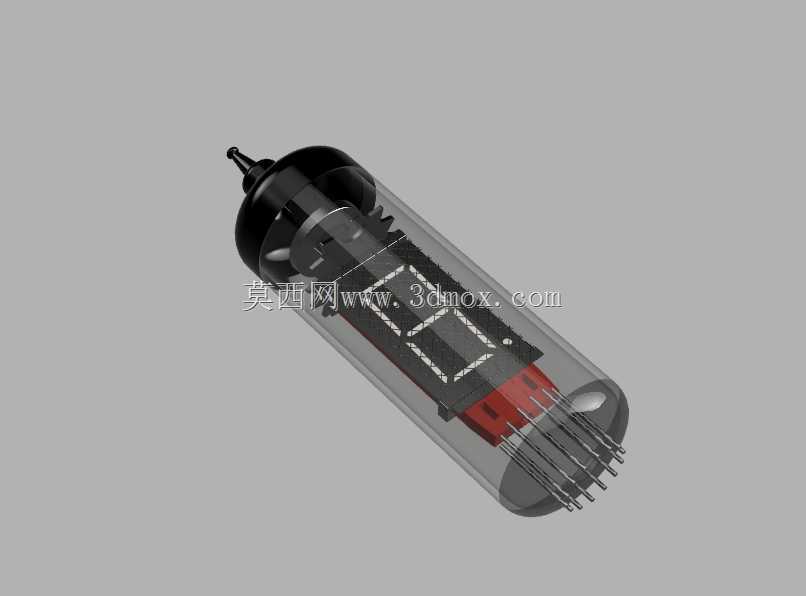

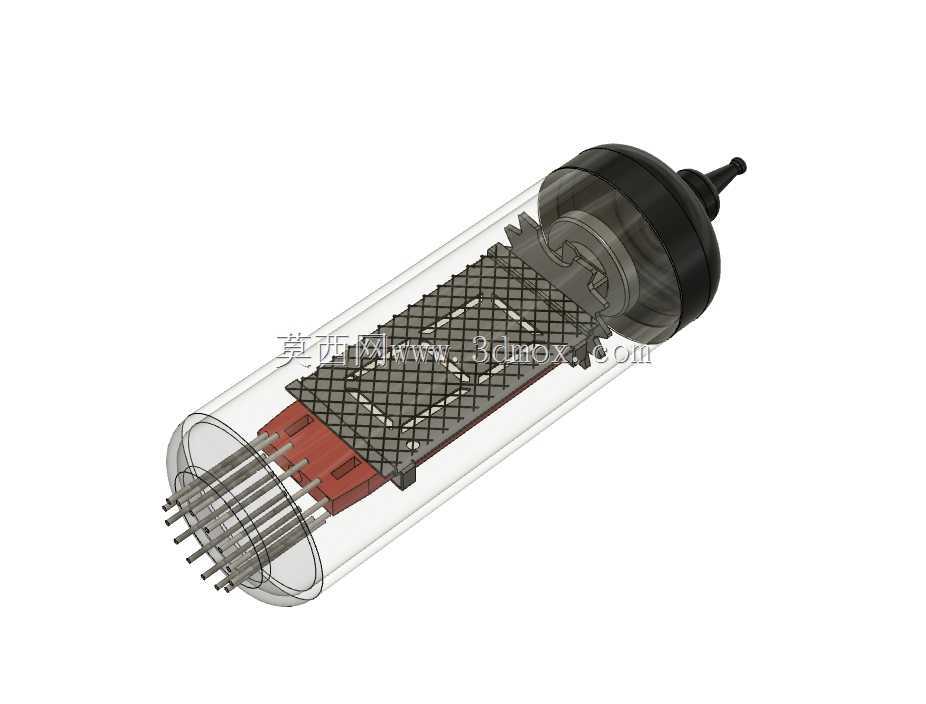

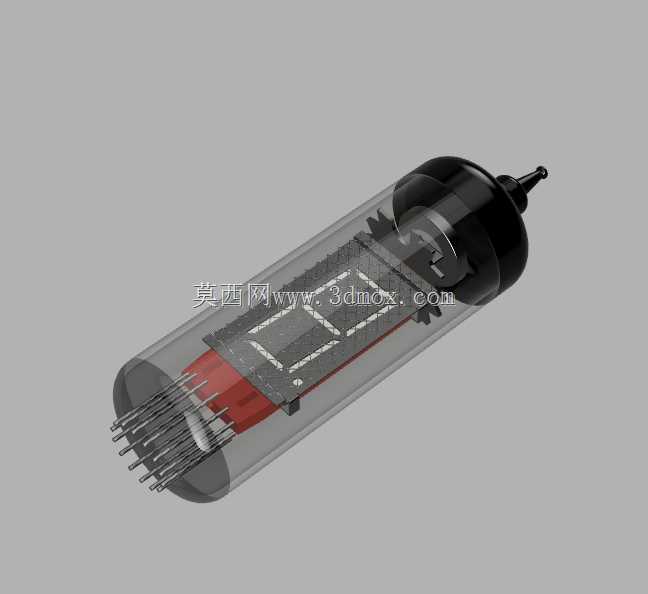

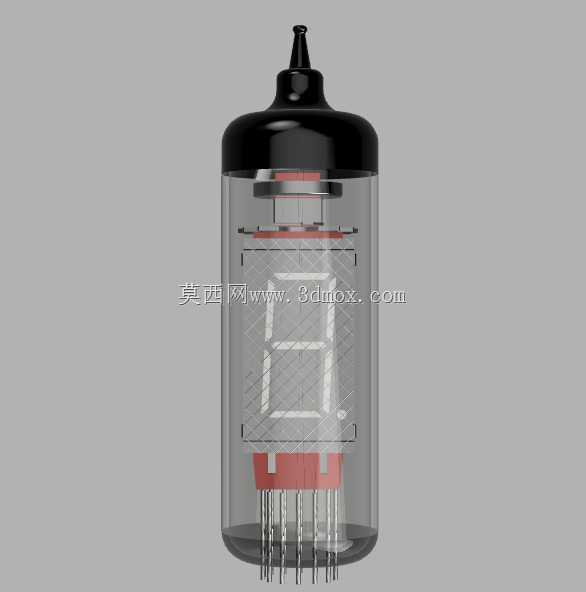

　　这款真空荧光显示管的三维结构还原，完全围绕老式数显设备的器件适配需求搭建，建模时优先考虑了复古电子设备维修复刻、数显装置DIY场景的实际装配需要。从结构拆分来看，模型完整复现了玻壳封接结构、内部栅网支架、段码发光阳极、底部引脚定位台几个核心部分，玻壳顶部的抽气封接尖做了圆角过渡处理，避免建模时出现尖锐破面，同时还原了实际生产中封接部位的厚度差，和实物的玻璃壁厚保持一致。内部的段码阳极采用网格状走线布局，和实际VFD管的发光段位置完全对应，栅极的金属网做了简化的实体化处理，既保留了视觉上的网格通透感，又不会因为细碎面过多导致装配时卡顿。底部的引出引脚按照标准间距排布，引脚根部的红色绝缘基座做了台阶定位设计，

　　安装时可以直接卡入PCB板的对应开孔，不需要额外调整定位尺寸，引脚的伸出长度也参考了实际器件的焊接余量，预留了足够的焊盘接触长度。从安装边界来看，管体整体为圆柱外形，最大外径处的尺寸适配常规的数码管安装座，玻壳的圆柱段没有突出的卡扣或者凸缘，安装时可以直接从面板正面推入，配合橡胶圈就能完成面板固定，不需要额外设计复杂的固定结构。这类VFD管早年多用于工业设备的数显面板、老式仪器的计数显示模块，相比普通LED数码管，它的发光亮度更高，可视角度更大，在低光照的工业车间环境下也能清晰读取数值，而且自身的真空封装结构抗震动性能更好，适合在有一定振动的设备上使用。建模时特意还原了玻壳内部的真空腔体空间，做结构干涉检查时，

　　可以直观看到内部电极和玻壳内壁的间隙，避免设计安装座时挤压玻壳导致开裂。引脚的排布顺序按照实际器件的引脚定义做了位置对应，做电路适配时可以直接匹配对应封装，不需要重新调整引脚映射。段码的支撑结构做了细微的立柱还原，虽然这些立柱尺寸很小，但在做透明材质渲染时，能真实还原VFD管点亮时的内部光影效果，不会出现内部结构空洞的失真问题。底部的绝缘基座和金属引脚之间做了嵌装结构的还原，能看到引脚插入基座的深度，对于需要做器件拆解演示的场景，这个结构可以直接用来做爆炸视图，清晰展示各部件的装配关系。
