12引脚VQFN封装同步降压稳压器结构模型

　　在工业控制板卡、消费电子主板、车载供电模块的PCB布局设计环节，电源类芯片的三维封装模型是结构干涉校验、散热路径规划、焊盘钢网开制的核心参考依据，这款12引脚VQFN封装的同步降压稳压器模型，完全还原了量产器件的实体特征，可直接导入各类EDA结构协同设计流程使用。该器件核心功能是实现宽电压范围的直流降压转换，支持4.5V至24V的直流输入，可持续输出最高7A的负载电流，内置D-CAP3导通时间控制架构，在负载瞬态跳变场景下能快速响应输出电压波动，省去了传统补偿网络的外围元件设计，大幅简化电源回路的PCB布局难度，常被用于服务器主板供电、工业PLC IO模块供电、车载娱乐系统电源转换、笔记本电脑核心供电等场景，是中小功率直流供电方案中应用率较高的电源管理芯片。

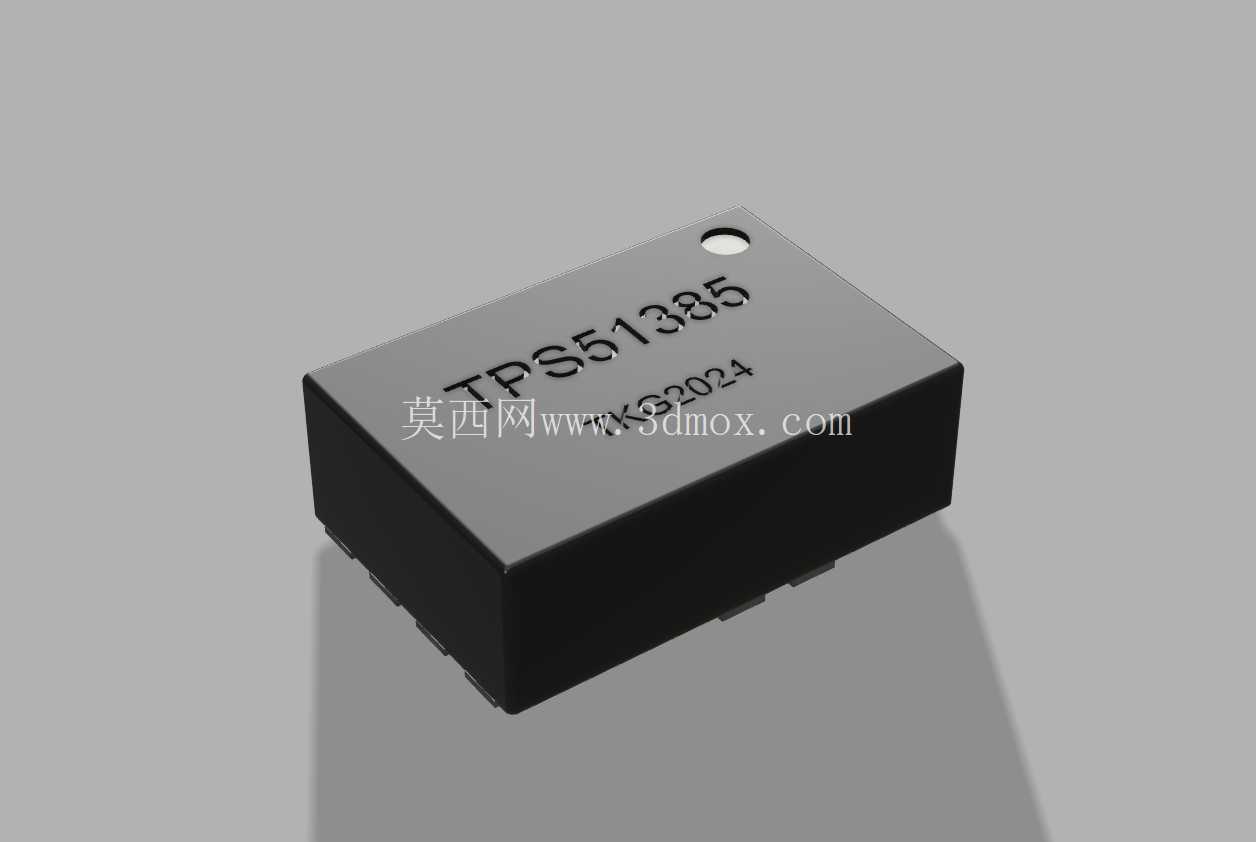

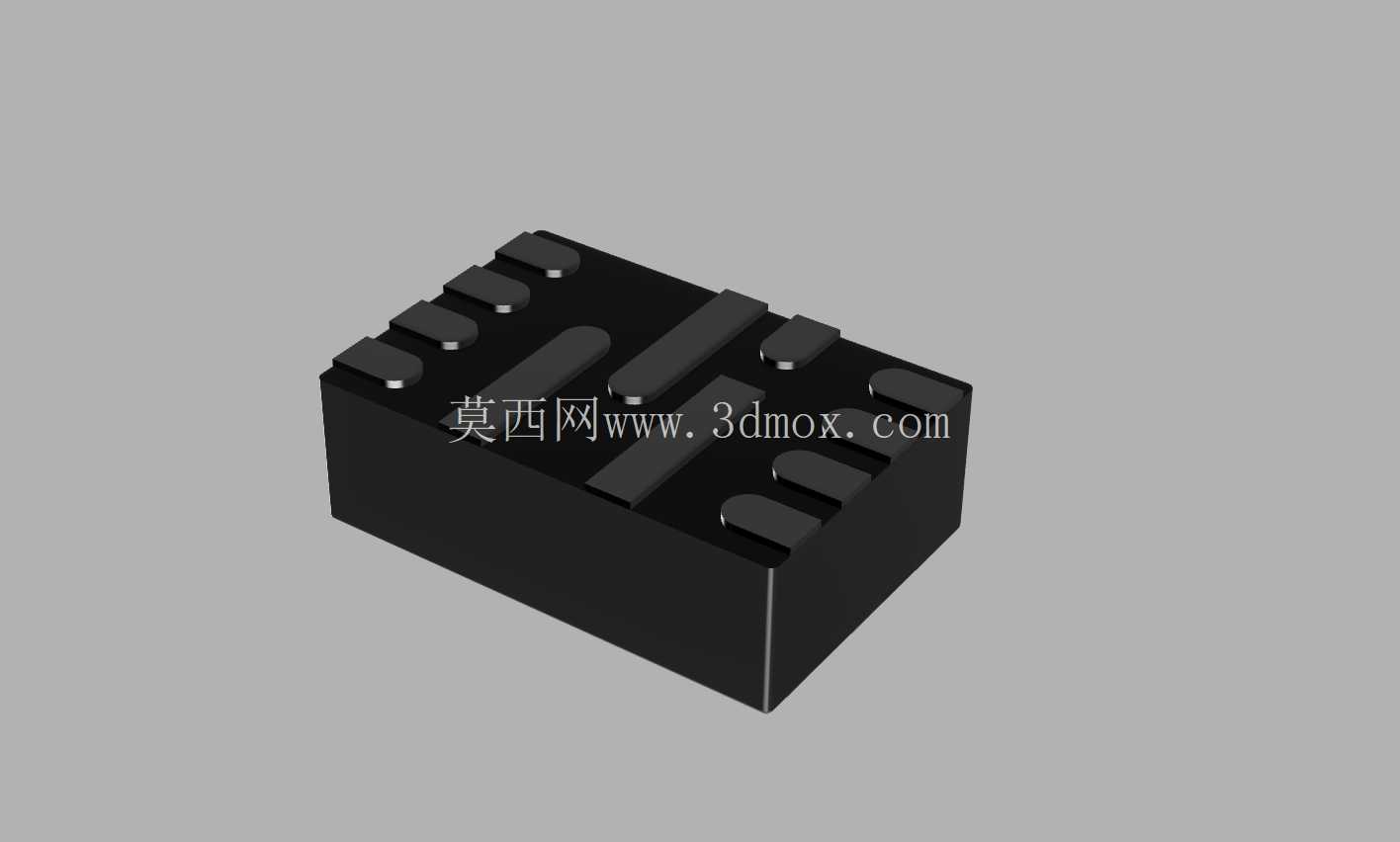

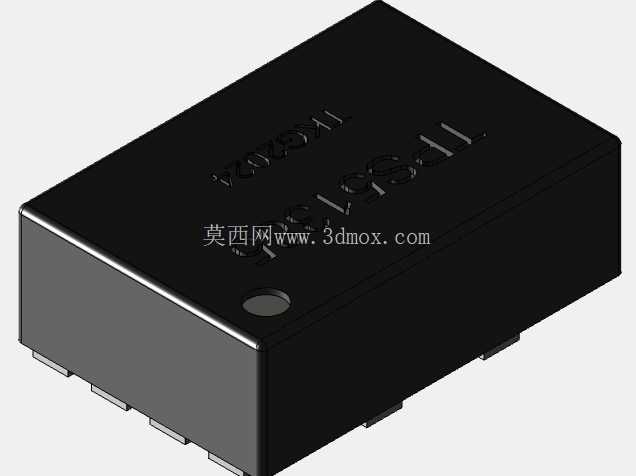

　　从模型还原的设计细节来看，封装本体采用黑色环氧塑封材质，顶面印有清晰的器件型号标识与定位圆点，该圆点是SMT贴片过程中的引脚对位基准，对应芯片的1号引脚位置，建模时严格还原了塑封体的边角倒角、顶面丝印的凹陷特征、引脚的共面度公差，可直接用于SMT贴装工序的吸嘴取料仿真、焊膏印刷厚度校验。封装底部的12个引脚采用侧向伸出的鸥翼型设计？不，VQFN封装的引脚是位于封装底部侧边的裸露焊端，模型准确还原了每个引脚的宽度、间距、伸出长度，以及封装底部中心的裸露散热焊盘——这个散热焊盘是该器件的核心散热路径，实际应用中需要在PCB对应位置设计开窗过孔阵列，将芯片工作产生的热量直接传导至PCB内层的铜皮散热，建模时严格匹配了散热焊盘的尺寸、位置，可直接用于PCB散热过孔的布局避让校验。

　　从安装边界来看，模型还原的塑封体长宽尺寸符合VQFN-HR封装的标准规格，整体高度控制在贴片元件的常规薄型尺寸范围内，在PCB布局时，器件周边的禁布区可直接参照模型轮廓划定，避免周边电容、电感等 taller 元件与该芯片产生结构干涉，尤其是在高密度板卡的叠层设计中，该模型可直接导入结构装配仿真，校验芯片顶面与设备外壳、散热片、屏蔽罩之间的安全距离。不同于原理性的简化模型，该模型完整还原了器件的所有实体特征，包括塑封体表面的细微拔模斜度、引脚端部的倒角、定位圆点的凹陷深度，在做产品整机的热仿真分析时，可直接基于该模型赋予塑封体、引脚、散热焊盘对应的材料属性，模拟芯片在满负载工作状态下的温度分布，为散热片选型、风道设计提供准确的模型支撑。

　　在电源回路的布局设计中，该模型可帮助结构工程师快速定位输入电容、输出电感、反馈电阻的摆放位置，确保功率回路的走线长度最短，降低开关噪声对周边敏感电路的干扰，尤其是在车载类高可靠性要求的设计场景中，准确的封装模型可提前规避因封装尺寸偏差导致的SMT贴装不良、引脚虚焊、散热不足等量产问题。很多工程师在设计初期使用简化的方块模型代替芯片封装，往往会忽略引脚的实际位置、散热焊盘的尺寸，导致投板后出现焊盘对位偏差、散热路径不畅等问题，这款还原度较高的模型，可覆盖从原理图配套封装库校验、PCB布局干涉检查、SMT工艺仿真、整机结构装配、热仿真分析的全流程设计需求，帮助设计人员在项目前期就完成所有结构相关的校验工作，减少打样迭代次数，缩短产品开发周期。
