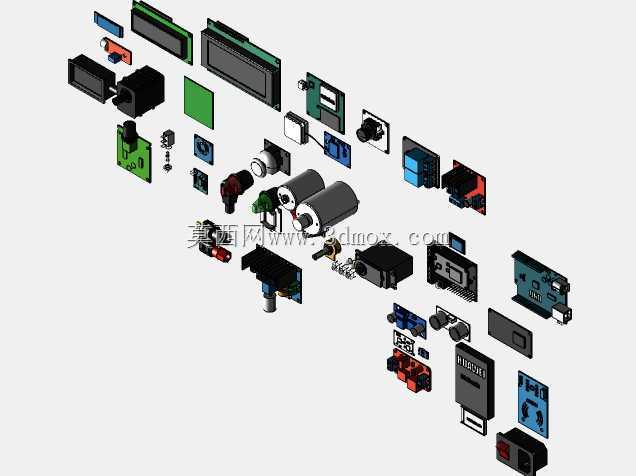

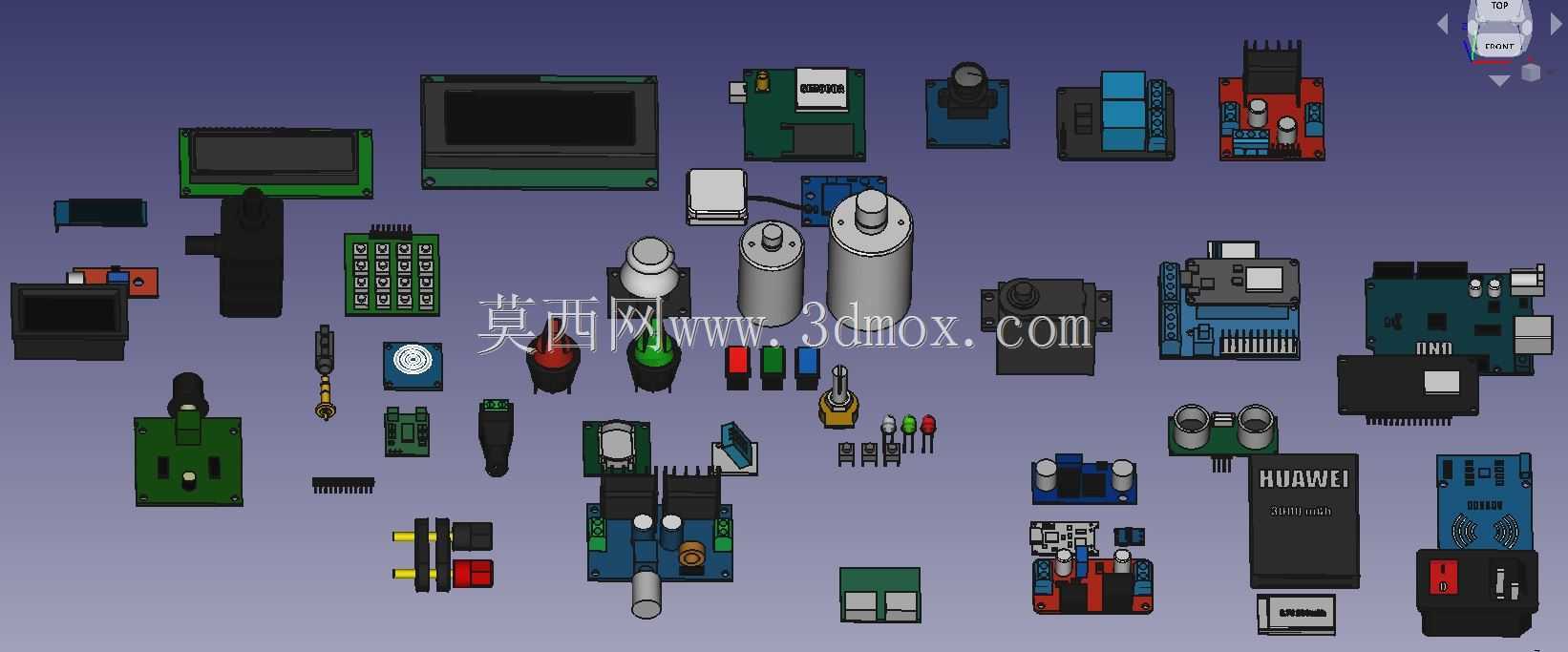

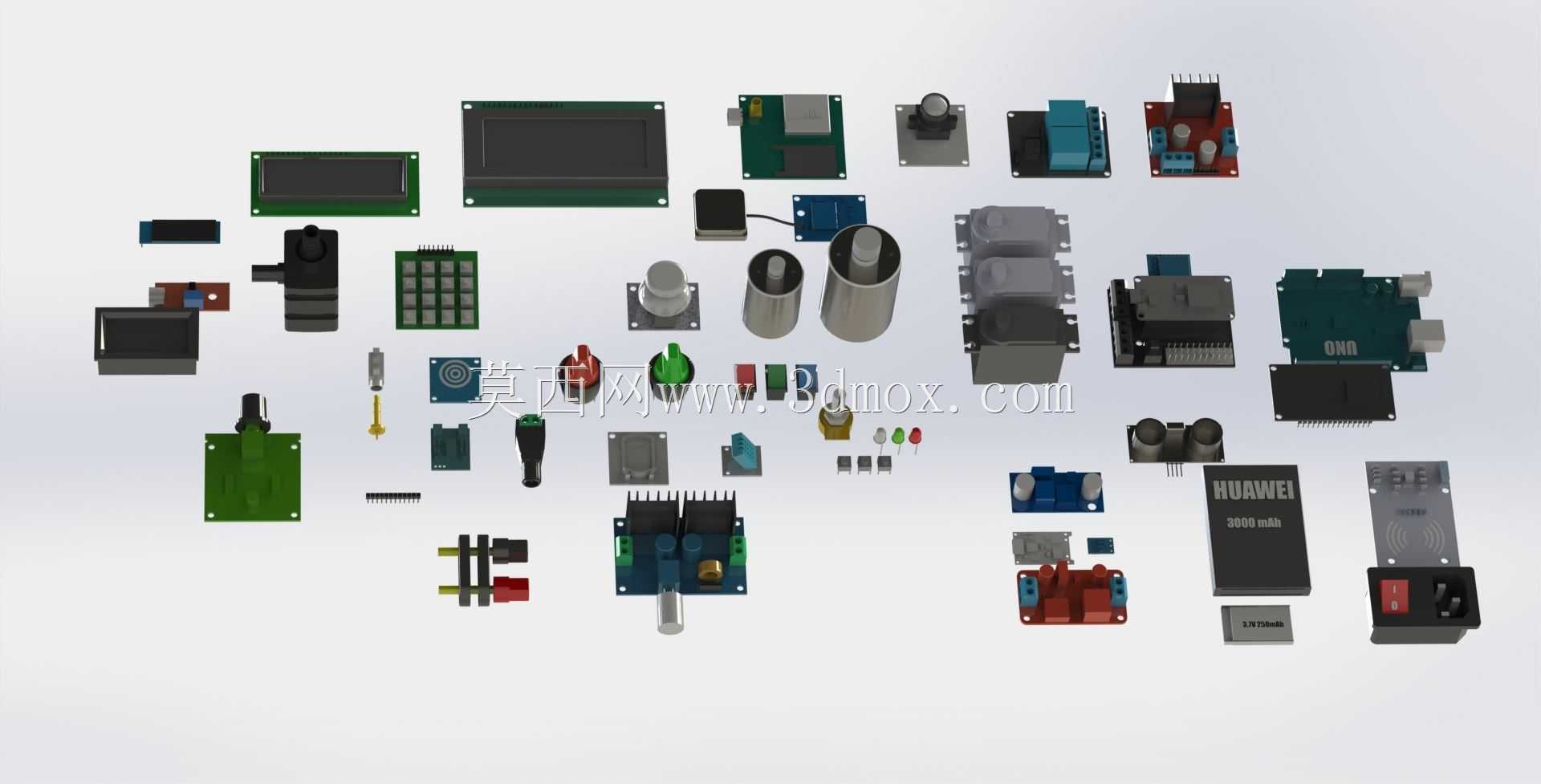

Arduino常用电子元件三维结构合集

　　这套电子元件三维模型合集，覆盖了Arduino开源硬件开发场景下绝大多数常用外设与核心元器件，可直接用于嵌入式开发项目的结构预演、教学演示教具搭建、小型智能设备的整机布局校核工作。做嵌入式硬件结构设计时，很多工程师容易忽略外围元件的安装边界，往往在PCB打样完成后才发现按键行程与外壳干涉、显示屏安装柱对位偏差、传感器接口被结构件遮挡等问题，这套模型把每款元件的实际外形尺寸、引脚伸出长度、安装孔位坐标都做了精准还原，能在建模阶段就完成整机的干涉检查，减少后期打样返工的概率。从实际应用场景来看，这套模型可适配智能小车、环境监测终端、小型人机交互面板、物联网数据采集节点等各类Arduino项目的结构设计，不管是做桌面级原型验证，

　　还是小批量产品的结构预评估，都能直接调用对应元件模型完成布局。不同元件的设计还原各有侧重：针对LCD1602、OLED这类显示类元件，模型还原了屏幕有效显示区域的边界、背光板的厚度、排针的焊接高度，方便设计外壳时预留准确的视窗开口，避免出现视窗偏位、屏幕被外壳压伤的问题；针对HC-SR04超声波传感器、GPS模块这类带信号收发面的元件，模型标注了信号收发的朝向与前方无遮挡的安全距离，布局时可以提前避开金属结构件对信号的屏蔽；针对按键、摇杆这类操作类元件，还原了操作件的活动行程范围，设计面板开孔时能预留足够的操作间隙，避免按键卡滞、摇杆打边的问题；针对直流升压模块、继电器这类功率元件，还原了元件本体的散热区域尺寸，

　　布局时可以预留足够的散热空间，避免元件过热影响工作稳定性。模型里还包含了常用的电容、电阻、LED、USB接口、拨动开关等基础元件，做PCB布局时可以直接调用，配合PCB文件完成板上元件的高度校核，避免出现元件高度超出外壳内部净空的问题。所有元件的安装基准都统一设置在引脚焊接面或者安装孔贴合面，装配时可以直接对齐PCB表面或者结构安装面，不需要额外调整基准坐标，能大幅提升装配建模的效率。对于教学场景来说，这套模型可以用来搭建电子元件认知的三维课件，相比二维原理图，三维模型能更直观地展示元件的实际外形与安装方式，帮助初学者快速建立硬件结构的空间认知，减少从原理图到实物搭建的认知断层。做非标小型智能设备开发时，很多项目需要在有限的壳体空间内集成多款传感器与交互元件，这套模型可以直接拖入装配体完成空间排布，快速验证不同布局方案的可行性，在方案沟通阶段就能给客户展示直观的整机内部结构，提升方案沟通的效率。
