分布式独立供热站点管路集成系统

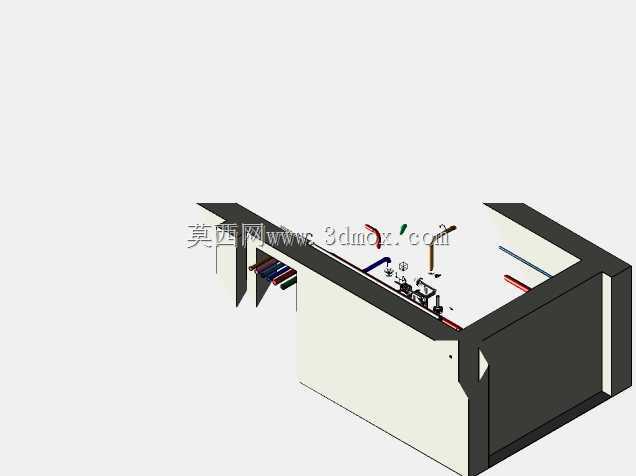

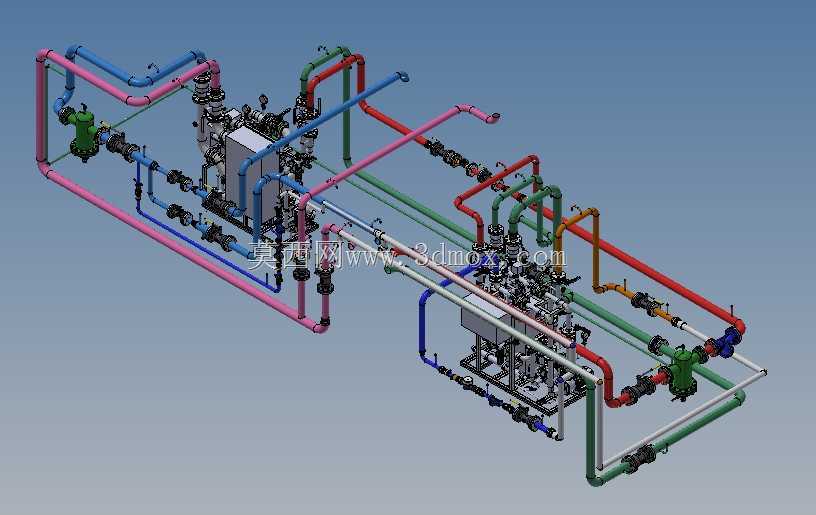

　　这套独立供热站点的管路集成结构，主要面向小型商用建筑、独栋工业配套用房的分布式供暖场景，无需依托大型集中供热管网的长距离输送，可独立完成热源侧到用户侧的热量转换与输配，解决了偏远厂区、小型公共建筑集中供热管网覆盖不足的供热痛点。整套系统采用模块化集成设计思路，将换热核心单元、循环管路、控制阀门、过滤组件、排气装置全部整合在同一安装框架内，现场安装时仅需对接热源进水回水、用户侧供水回水四个主接口，即可完成整套系统的管路连通，大幅缩减现场施工的管路焊接、阀组拼装工作量，也降低了现场施工的管路排布误差风险。从结构布局来看，不同功能的管路采用差异化的走向设计，供水管路、回水管路、旁通管路分层排布，避免不同温区管路的近距离热干扰，

　　同时预留了足够的操作检修空间，关键位置的截止阀、调节阀、过滤器都设置在便于人员操作的高度，日常运维时无需拆解主体框架即可完成滤网清理、阀门开度调节、排气操作。设计阶段充分考虑了安装边界的适配性，整套集成单元的底部框架预留了标准地脚安装孔位，可直接固定在混凝土设备基础上，外围管路的接口全部采用法兰连接形式，对接公差范围覆盖常规现场安装的土建误差，避免因基础施工偏差导致的管路对接错位问题。管路的转弯位置全部采用大曲率半径的弯头设计，减少循环水在管路内的沿程阻力，降低循环泵的工作负载，同时在管路的最高点设置自动排气阀，最低点设置排污泄水阀，解决系统充水时的气堵问题，以及检修时的管路存水排放问题。核心换热单元周边预留了温度、

　　压力传感器的安装接口，可直接配套自控系统实现供水温度恒定、循环泵变频调节的功能，根据室外温度变化自动调整供热输出，避免无效的热量损耗。整套管路的支撑结构采用型材焊接框架，每段管路都设置了独立的管卡固定，避免设备运行时管路振动产生的应力集中，延长管路密封件的使用寿命，旁通管路的设计可以在核心换热单元检修时，临时切换管路通路，实现不停热检修，保障供热的连续性。
