脚踏式摩托车维修支撑固定支架结构

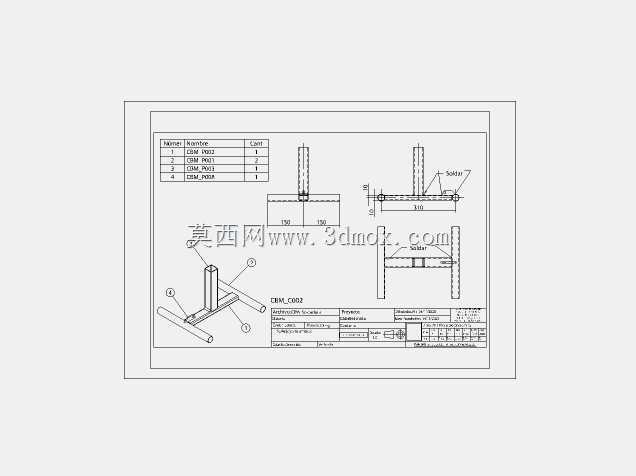

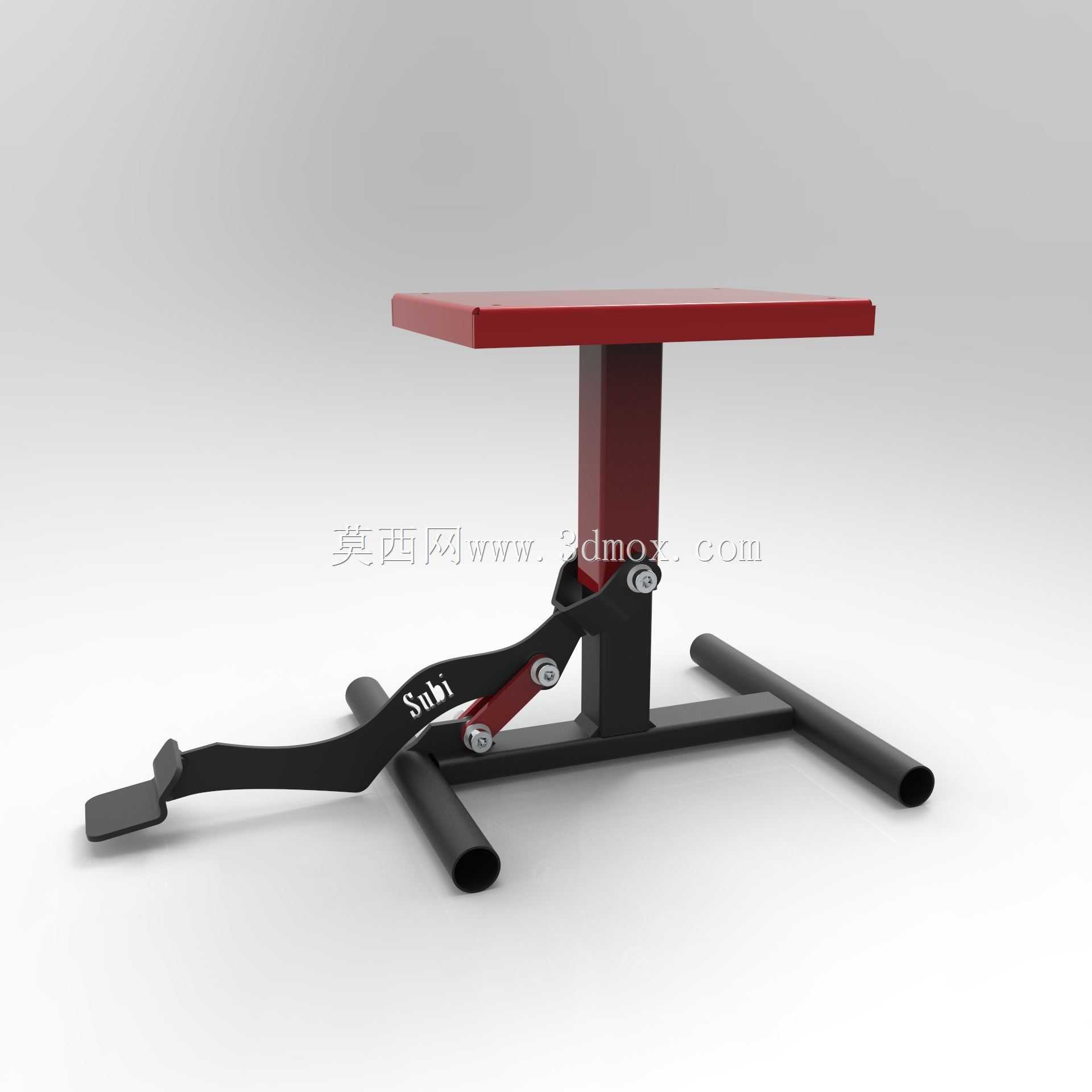

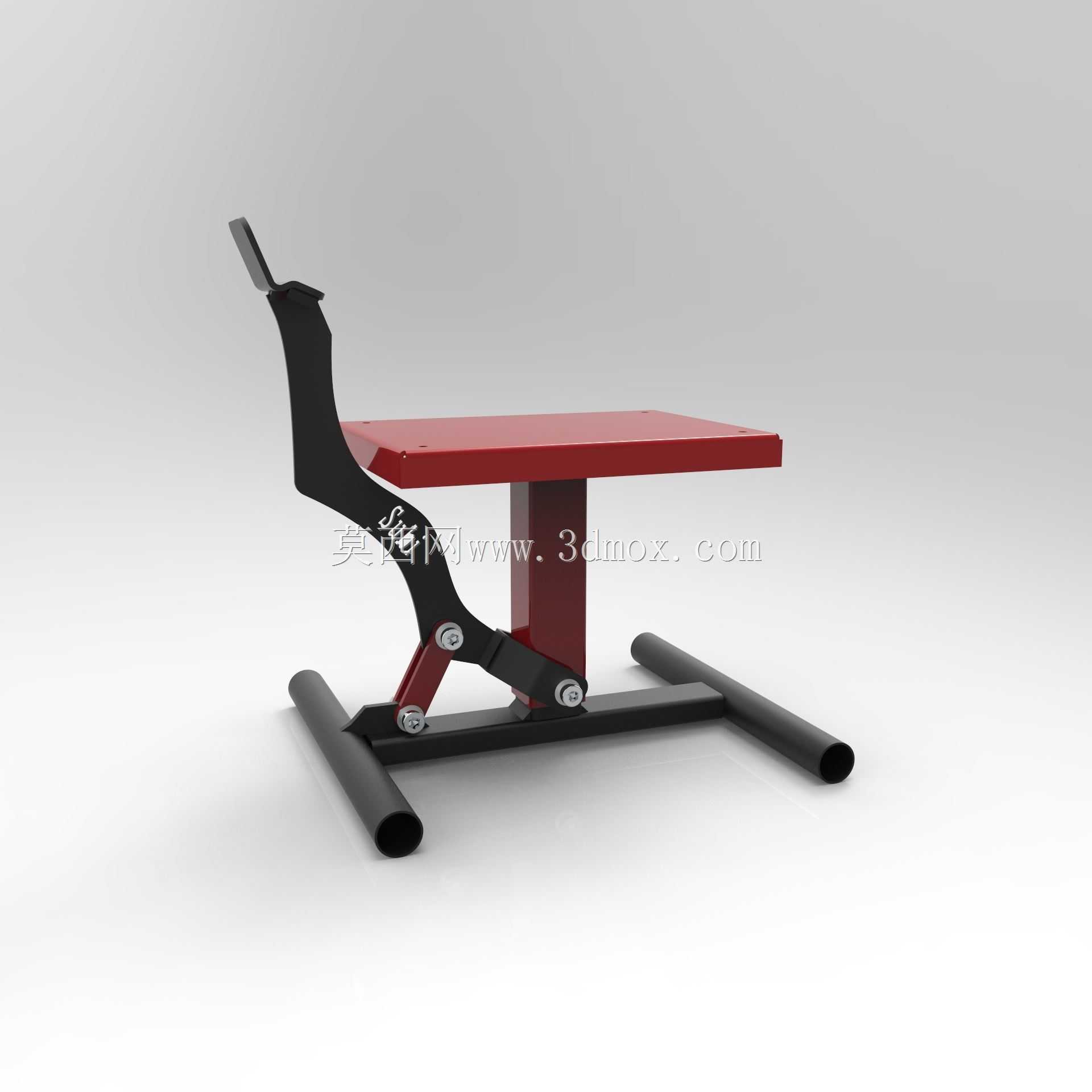

　　这款脚踏式摩托车支撑结构，主要面向摩托车维修门店、个人越野摩托玩家的日常维保场景设计，解决传统单撑驻车不稳、抬升后轮维保操作费力的痛点。从实际使用场景来看，日常摩托链条调整、后轮拆卸、胎面更换、底部护板检修作业中，常规大撑仅能实现直立驻车，后轮离地间隙不足，且部分越野车型未配置原厂大撑，维修时需要额外搭配千斤顶或木质垫块，存在支撑滑脱的安全隐患，这款支架正是针对这类场景做的结构优化。结构设计上采用杠杆脚踏施力的传动逻辑，底部采用双圆管横向延伸的支撑脚，两根平行圆管向前后方向伸出足够长度，形成大跨度的支撑底面，接触地面的管端做圆弧收边处理，既避免刮蹭车间环氧地坪，也能在不平整的户外越野场地增大接触摩擦力，防止侧翻。

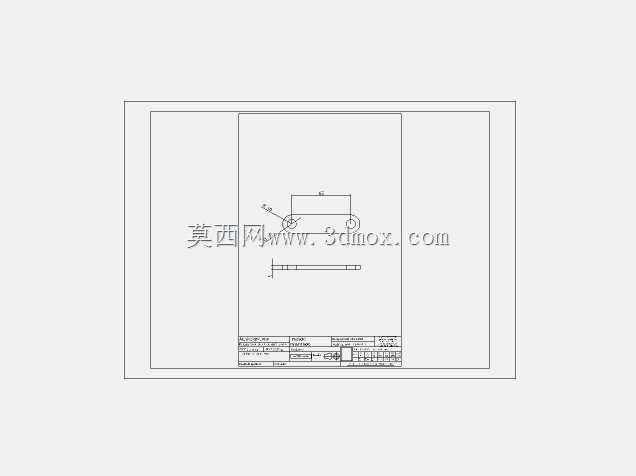

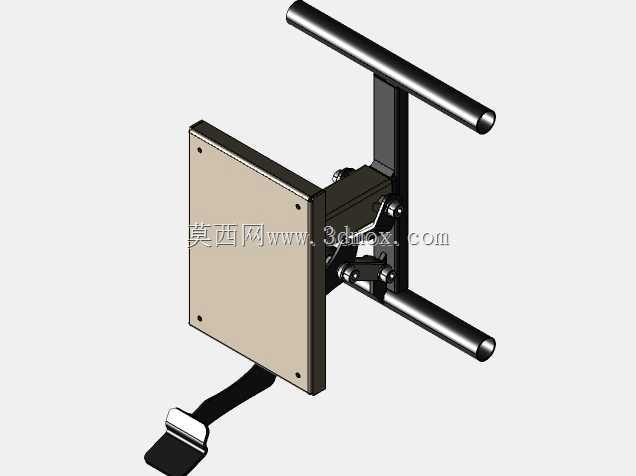

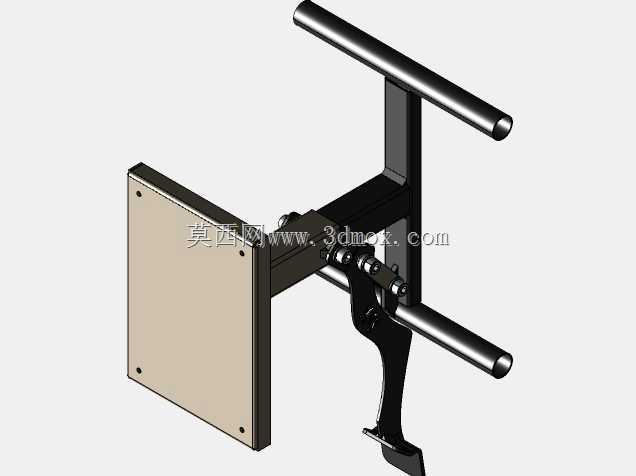

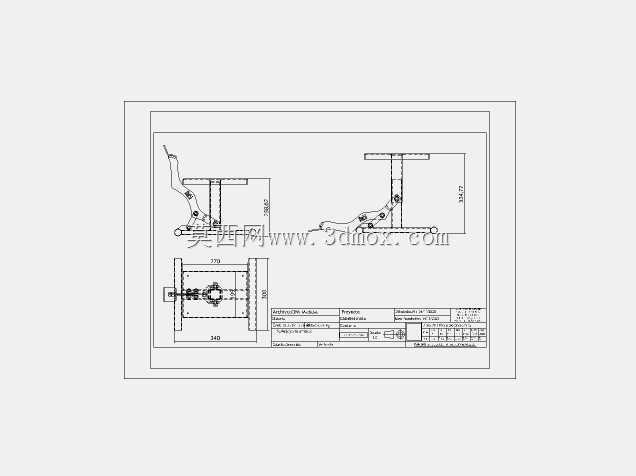

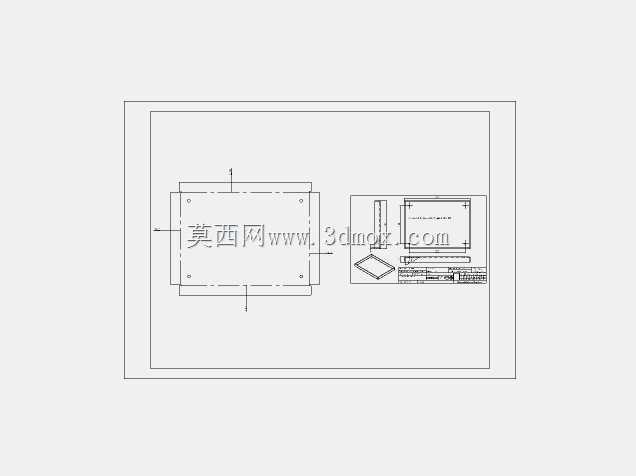

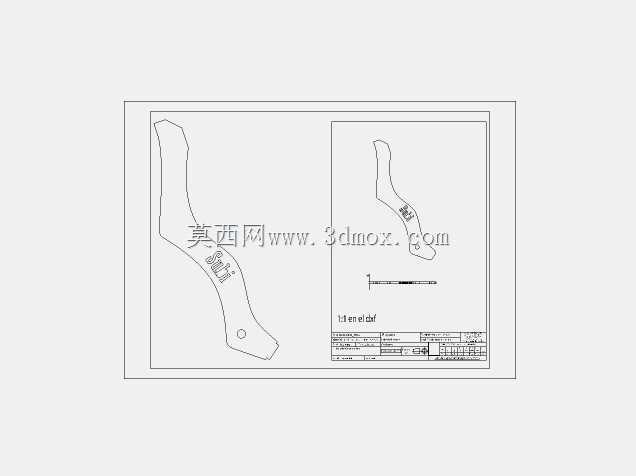

　　施力端的脚踏杠杆通过铰接点连接中部升降立柱，立柱顶端设置带防滑纹理的矩形承托平台，平台表面覆有耐磨橡胶层，接触摩托底部车架时不会刮伤漆面，也能避免刚性接触产生的滑动。整个支架的铰接位置均采用带衬套的销轴连接，长期反复踩踏施力也不会出现铰接松旷，承托平台的升降行程经过实际测算，完全覆盖常见125cc到450cc排量越野摩托、跨骑摩托的底部车架离地高度，升起后后轮离地间隙可满足轮胎拆卸、链条张紧度调整的操作空间需求。安装与使用层面，该支架无需额外固定在地面，整体为独立可移动结构，单人即可完成操作：使用时将支架推至摩托底部车架对应承托位置，脚踩下端的施力踏板，通过杠杆传动带动立柱抬升，即可将摩托后轮平稳顶起，整个施力过程无需弯腰搬动车身，

　　相比传统撬抬式支架省力60%以上。结构件的选材上，支撑框架采用标准壁厚的无缝钢管焊接成型，承托平台采用钢板折弯制作，整体自重控制在合理区间，既保证150kg级别的承重能力满足绝大多数民用摩托的支撑需求，也不会因为自重过大导致搬运不便。从结构建模的角度来看，所有铰接点的配合间隙、杠杆传动比都经过实际工况校验，不存在运动干涉问题，焊接位置的焊缝预留量、管材的拼接角度都符合常规五金加工的工艺要求，不需要特殊定制的加工设备即可完成实物制作，不管是维修门店批量采购作为工位工装，还是个人玩家自制用于自家摩托维保，都具备很高的落地可行性。
