轻型皮带式平板输送设备三维结构设计

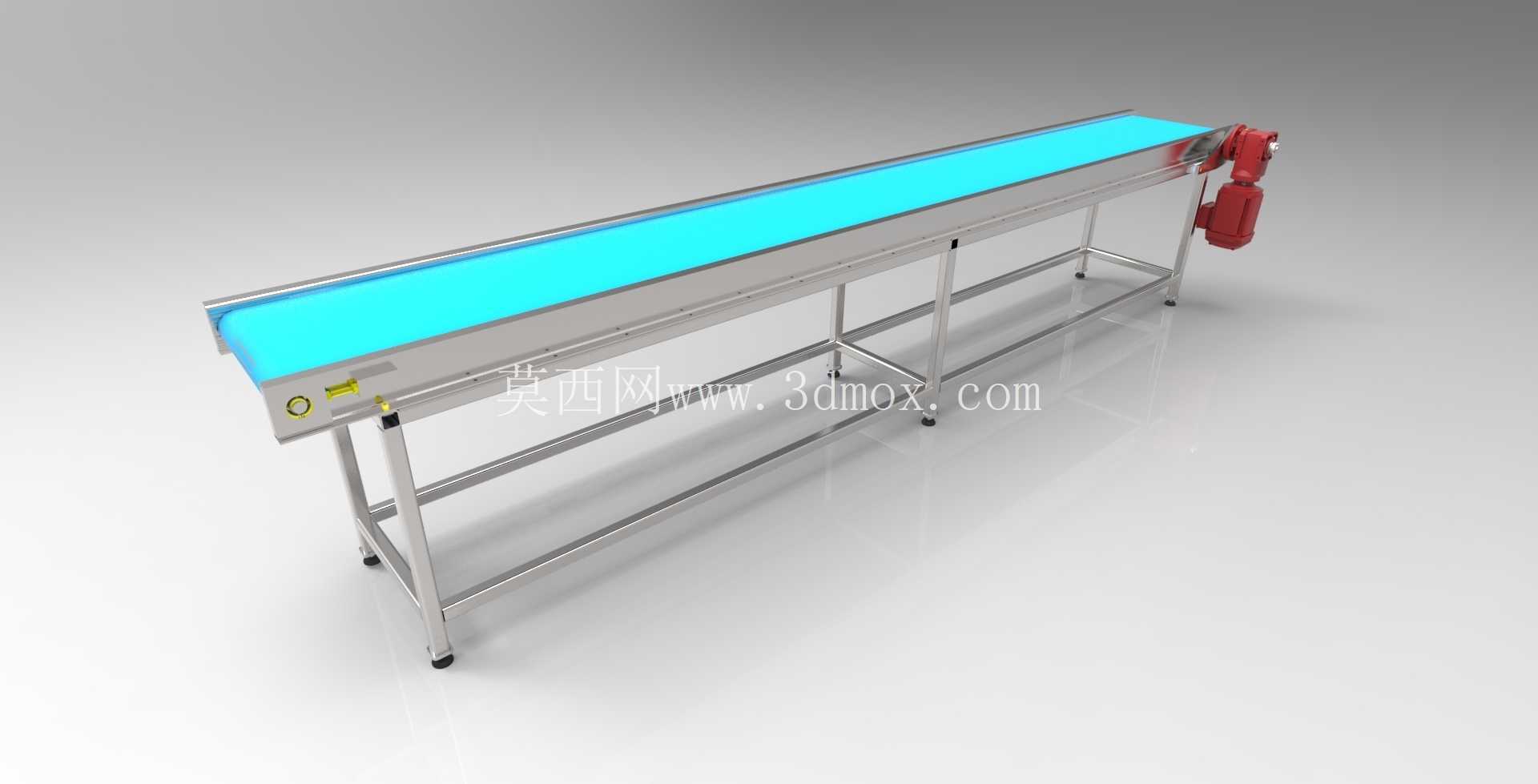

　　这款平板皮带输送机的三维结构，针对轻工生产、电子组装、食品包装等场景的短距离物料转运需求设计，整体采用不锈钢方管搭建机架主体，适配洁净度要求较高的生产车间环境，机架支脚配置可调脚杯，可根据现场地面平整度调整设备水平度，抵消地面高差带来的运行抖动问题。设备的输送面采用浅蓝色平皮带作为承载介质，皮带表面平整无凸起，不会对输送的纸箱、袋装小件、盒装成品等物料造成剐蹭损伤，皮带下方设置连续的承托板结构，避免皮带在承载物料时出现下凹变形，保证输送过程中物料的平稳性，不会出现偏移、滑落的情况。

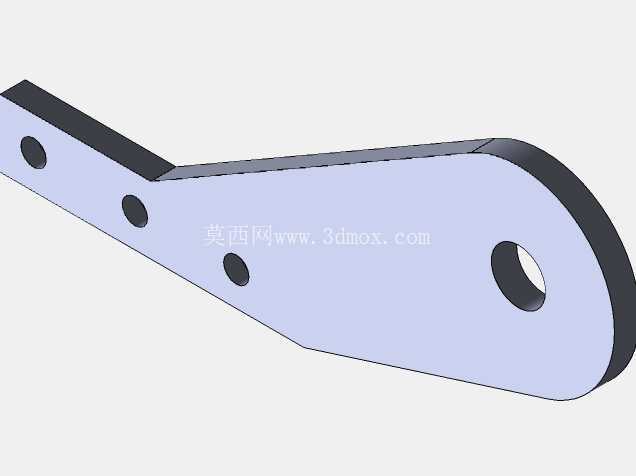

　　驱动端布置在设备的单侧端部，采用减速电机直连驱动辊的结构，省去了中间传动的链轮、链条部件，既减少了设备运行时的噪音，也降低了后期维护的工作量，驱动端的张紧结构集成在端部机架上，可通过调节螺栓调整驱动辊的位置，实现皮带张紧度的快速调整，无需拆解机架护罩即可完成日常维护操作。设备的外形尺寸控制为长4000mm、宽450mm、高800mm，这个尺寸参数适配多数标准生产流水线的对接高度，可直接嵌入现有生产线作为段间转运单元，也可单独作为物料周转的输送载体使用，设备整体宽度较窄，占用车间通道空间小，适合在布局紧凑的生产车间内布置安装。

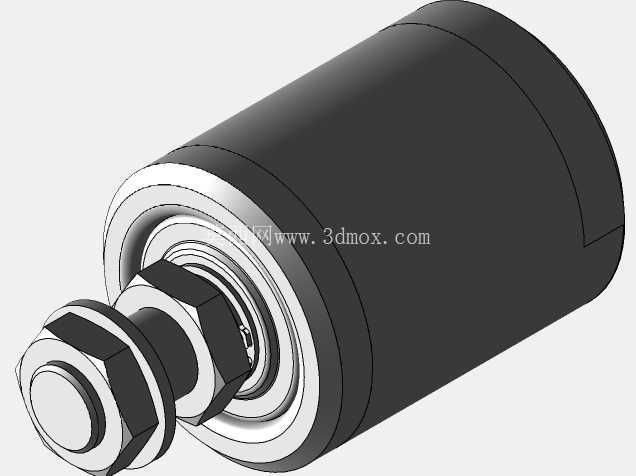

　　从设计思路上看，这款设备优先考虑了模块化装配的需求，机架的各段方管采用标准连接件拼接，所有辊筒的安装座都设计为可快拆结构，在后期更换皮带或者维护辊筒轴承时，可快速拆卸对应部件，无需整体拆解机架。皮带两侧的机架边框做了圆弧收边处理，避免操作人员在设备旁作业时被尖锐边角划伤，同时边框高度略高于皮带输送面，可对输送的物料起到侧向限位作用，防止物料在输送过程中从侧边掉落。设备的空载运行阻力小，驱动电机功率选型匹配常规轻型物料的输送载荷，可输送单重50kg以内的各类规则形状物料，运行速度可根据生产节拍需求调整，适配不同生产环节的输送节奏要求。

　　在安装边界方面，设备安装时仅需要预留端部驱动电机的检修空间，两侧无需预留额外的操作空间，支脚的可调范围为±30mm，可适配不同高度的上下游设备对接，无需额外制作过渡衔接平台。机架底部的横撑采用双层方管焊接结构，既提升了机架整体的刚性，避免长距离输送时机架出现中部下挠的问题，也可作为线缆、气管的布设通道，将设备的供电线缆隐藏在机架内部，提升车间现场的整洁度。这款输送设备的结构没有冗余设计，所有部件都采用行业通用的标准件，辊筒直径、皮带规格都选用市场通用型号，后期更换配件时无需定制，可直接采购标准件替换，降低了设备的全生命周期使用成本。在实际使用场景中，这类平板输送机常布置在包装工位与成品仓储区之间，完成成品包装后的转运作业，也可布置在组装工位之间，传递待组装的零部件，相比滚筒输送机，平皮带的输送面更适合输送底部柔软、尺寸较小的物料，不会出现卡料的问题；相比链板输送机，这款设备自重更轻，移动调整位置更方便，运行噪音更低，适合对车间环境噪音有要求的生产场景。
