DS3225MG大扭矩数字舵机结构设计

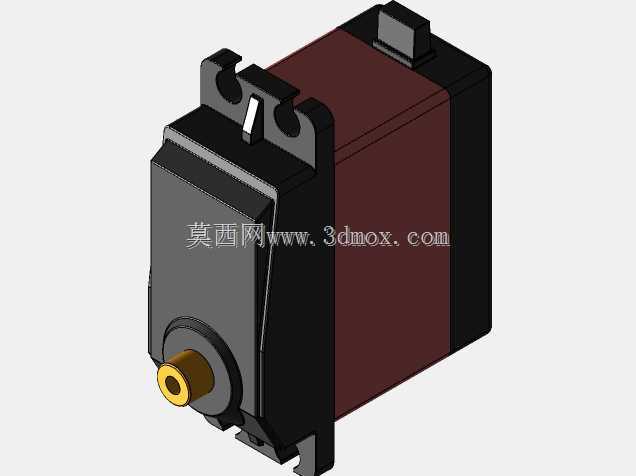

　　这款舵机的三维建模过程，最先需要明确的是其在各类小型机电系统里的安装适配逻辑，毕竟这类舵机常被用在航模舵面控制、小型机械臂关节驱动、智能小车转向机构、自动化教具传动单元这些场景里，不同场景对安装孔位的公差、输出轴的同轴度要求都有细微差别，建模时优先把安装基准面的公差约束放在首位，避免后续装配时出现干涉问题。从结构设计逻辑来看，这款舵机采用上下分体式外壳结构，上部的安装挂耳做了对称式开槽设计，既可以通过螺栓穿过挂耳孔完成卧式固定，也能依托挂耳的卡槽完成卡扣式快装，适配不同机架的安装需求，外壳主体的矩形轮廓做了边角倒钝处理，既避免装配时割手，也能减少狭小安装空间内的磕碰干涉。输出端采用铜质嵌件输出轴，轴端做了标准齿盘配合结构，

　　能直接匹配市面上通用的舵机摇臂、舵盘配件，不需要额外做转接件设计，轴套部分突出外壳端面一定距离，给摇臂转动预留了足够的避让空间，不会出现摇臂转动时摩擦外壳端面的问题。内部结构的建模参考了实际舵机的传动布局，直流驱动单元、减速齿轮组、电位器反馈元件的位置排布完全贴合实际产品的空间逻辑，外壳的壁厚、内部加强筋的位置都做了对应还原，能直观呈现舵机内部的传动路径，方便做机构运动仿真时验证传动行程是否满足需求。建模时特意核对了安装边界尺寸，整体长宽高的尺寸比例完全符合同规格舵机的实际参数，侧面的出线槽位置、顶部的调节孔位置都和实物保持一致，不管是做整机装配的干涉检查，还是做机构的运动模拟，都能直接调用这个模型完成布局验证，

　　不需要再反复调整尺寸匹配实际安装空间。对于做小型自动化设备、机器人教具、航模设计的结构工程师来说，这类精准的舵机模型能大幅缩短前期方案布局的时间，不用再花费时间测绘实物，直接导入装配环境就能验证安装位置是否合理，输出轴的运动行程是否能覆盖机构的动作需求，也能提前预判舵机和周边结构件的间隙是否足够，避免后期打样时出现装配干涉的问题。
