本田Supra100摩托车电动起动机构

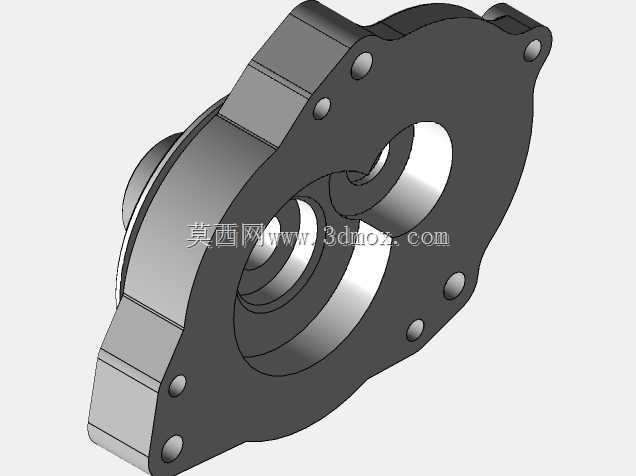

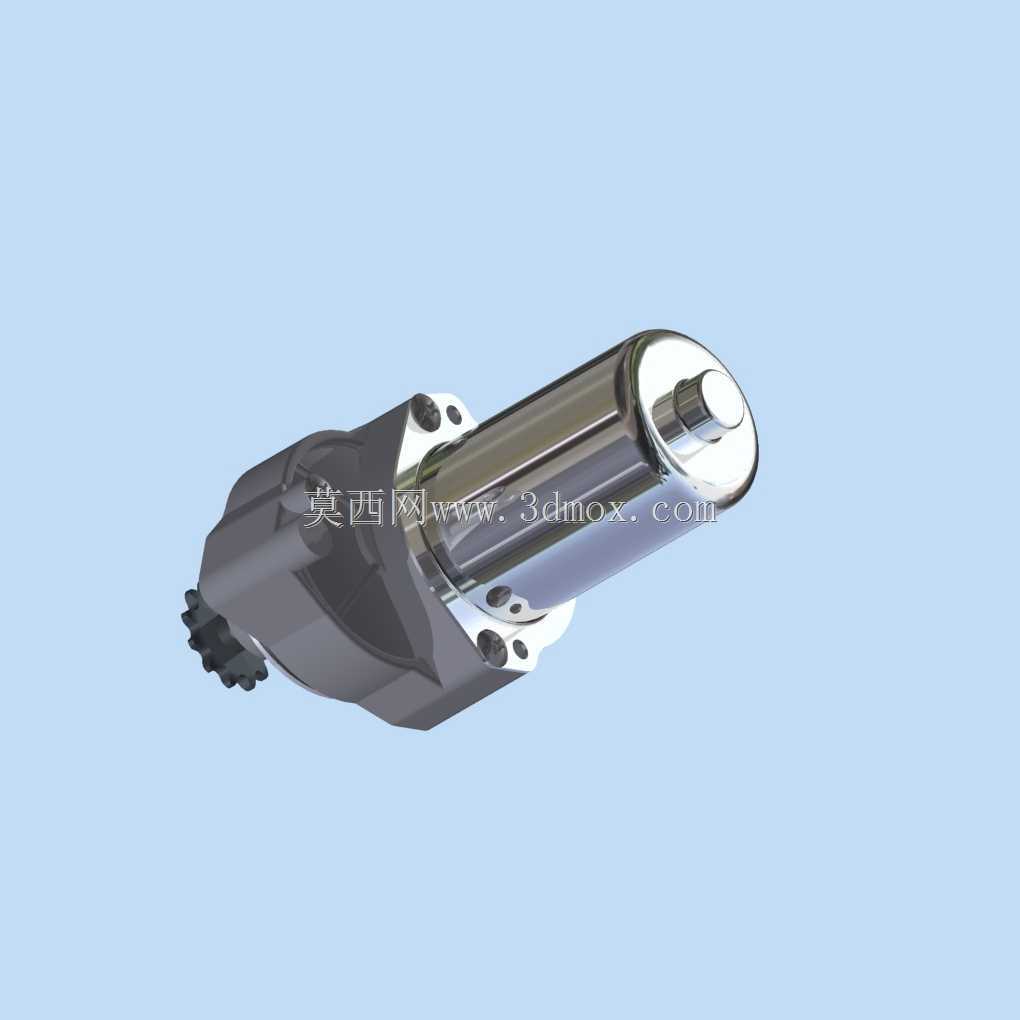

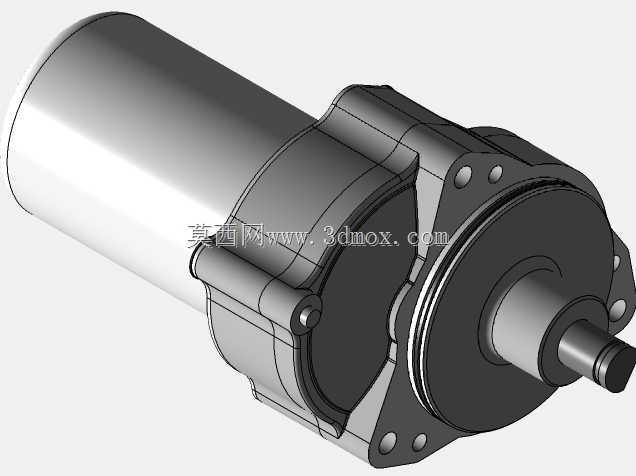

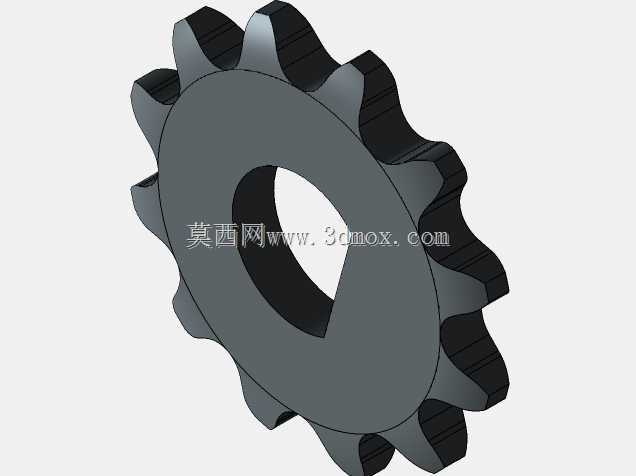

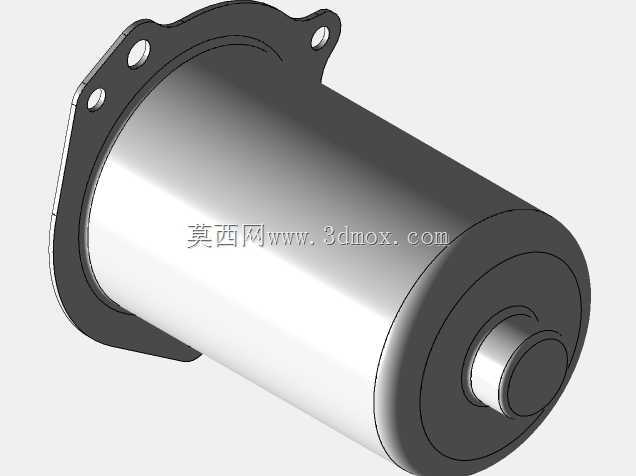

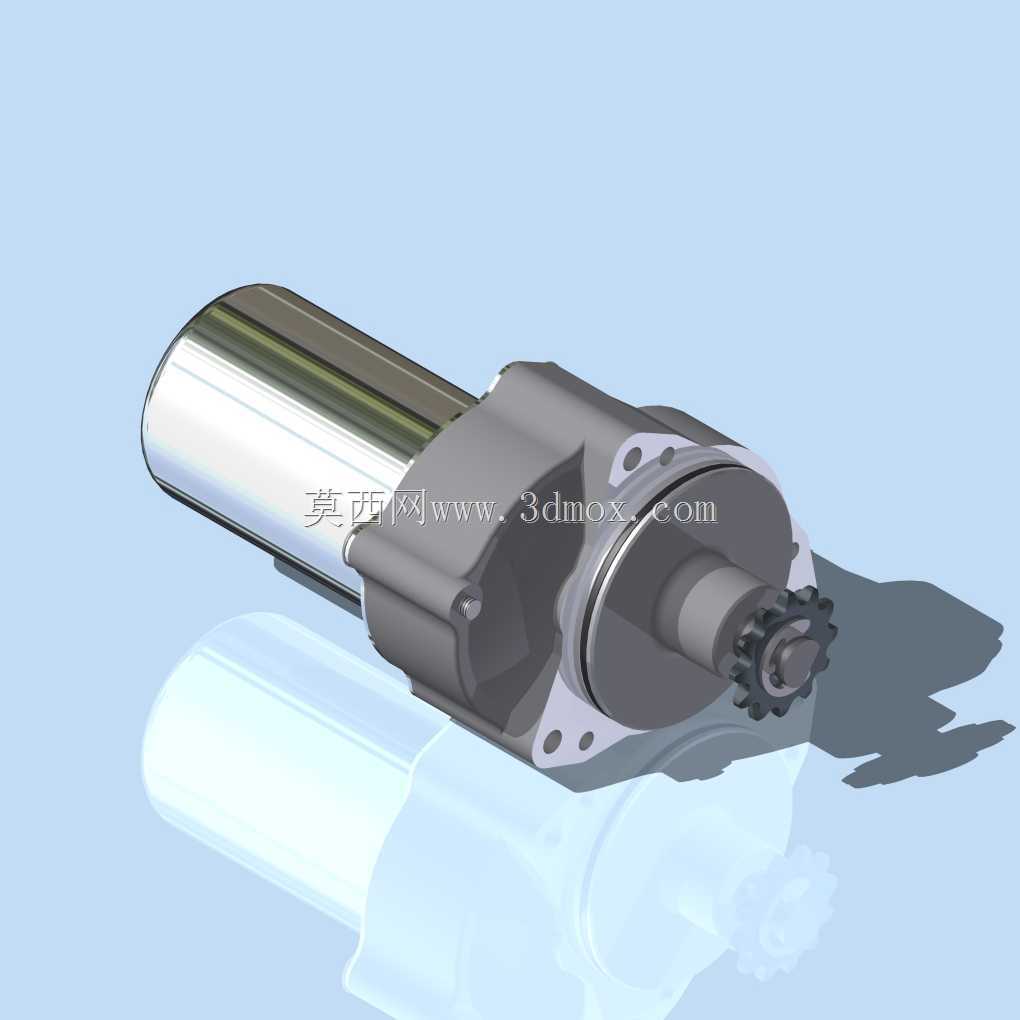

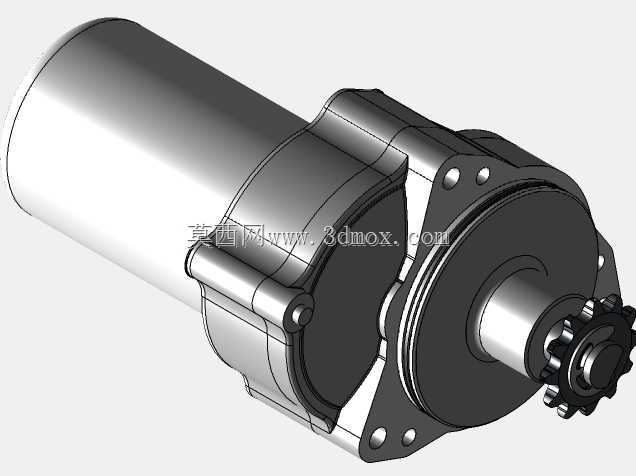

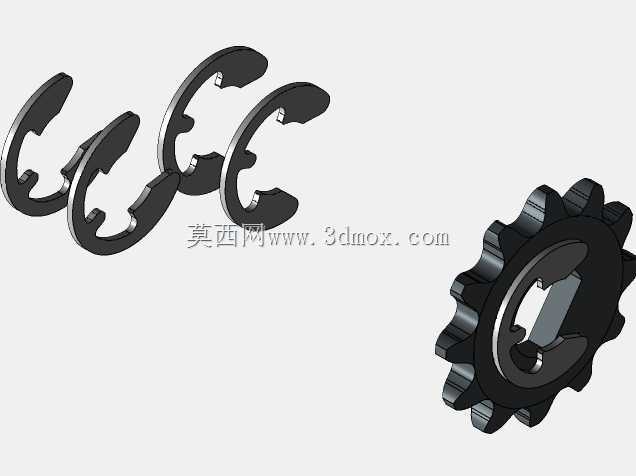

　　这款电动起动机构主要适配小排量踏板类乘用摩托，日常使用场景覆盖民用通勤代步车型的启动系统配套，替代传统脚踩启动结构，降低低温环境、老旧车况下的启动操作难度，用户只需触发启动按键即可完成发动机初始点火的动力输入，无需额外施加踩踏力。从结构设计来看，整体采用同轴布局的直流驱动段与减速输出段整合方案，长筒状的电机壳体内部集成电枢、永磁定子与碳刷换向结构，输出端通过行星减速组放大扭矩后，将动力传递到端部的驱动齿轮，该齿轮可在启动时伸出与发动机曲轴端的从动齿圈啮合，启动完成后自动退回脱离啮合，避免发动机运转后反向拖动电机造成超速损坏。设计过程中优先考虑了安装边界的适配性，连接法兰面预留三个均布的安装孔位，

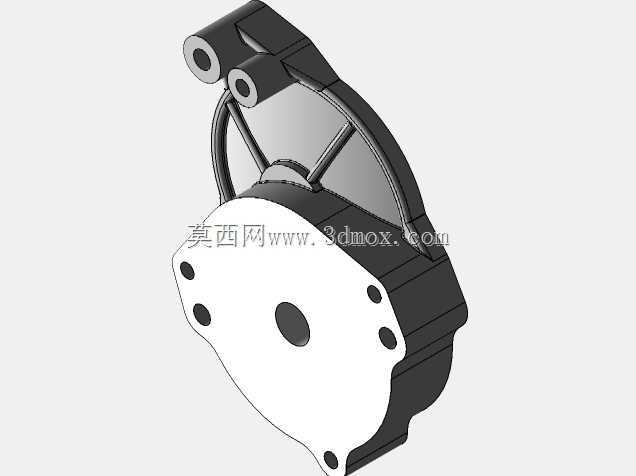

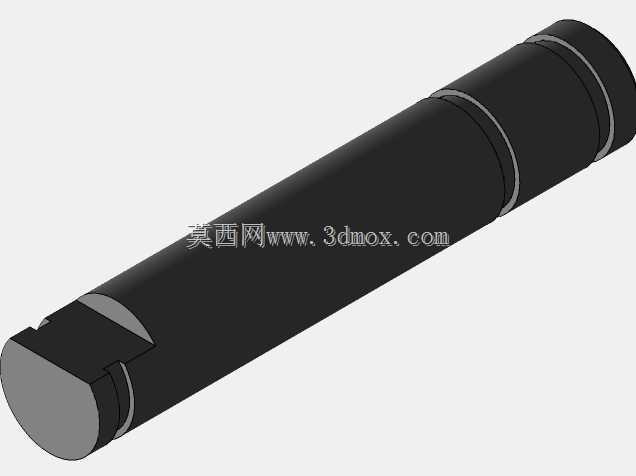

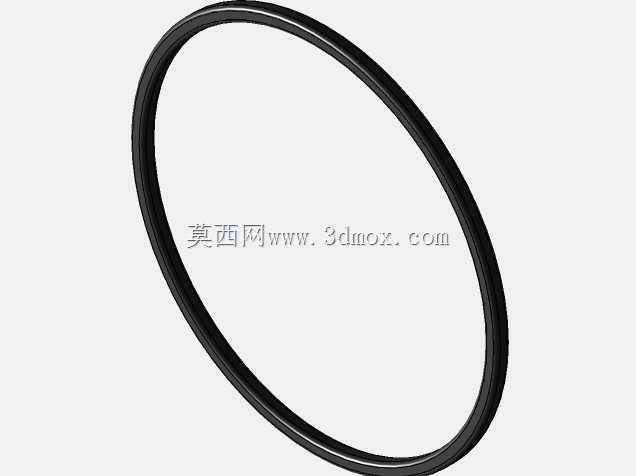

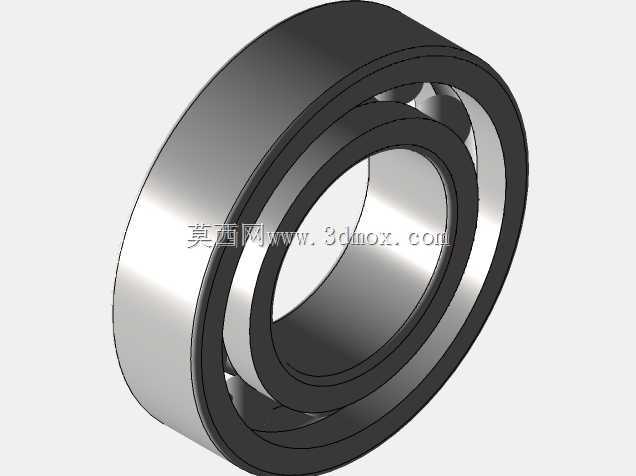

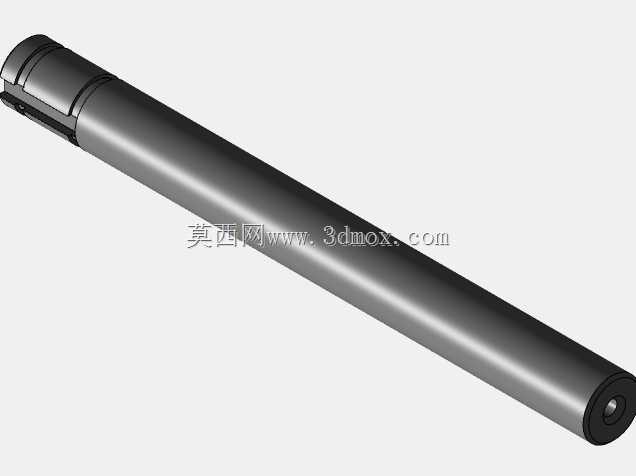

　　孔位间距与对应车型的曲轴箱安装位完全匹配，输出齿轮的齿形参数、伸出行程经过反复校核，既保证啮合时的齿面接触面积足够传递启动扭矩，又避免全啮合状态下齿顶与齿根发生硬顶干涉。壳体结合面处预留密封槽位，可装配橡胶密封圈阻挡骑行过程中的泥水、灰尘侵入内部腔体，保护换向器与轴承的工作环境，延长部件使用寿命。输出轴端采用含油轴承加滚珠轴承的双支撑结构，可承受齿轮啮合时产生的径向冲击力，避免长时间使用后轴系偏磨导致的齿轮打齿故障。实际选型匹配时，需要注意该启动机的轴向总长度不能超出曲轴箱侧盖的内部容纳空间，接线端子的朝向要预留线束插拔的操作空间，避免与周边的车架、护板部件产生装配干涉，驱动齿轮的模数、齿数要与原车从动齿圈参数完全一致，

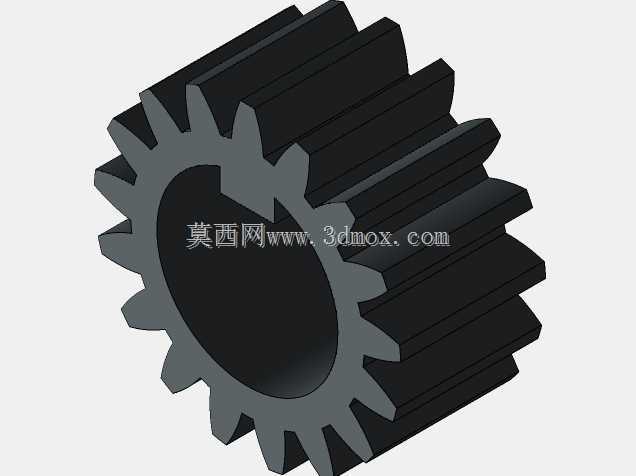

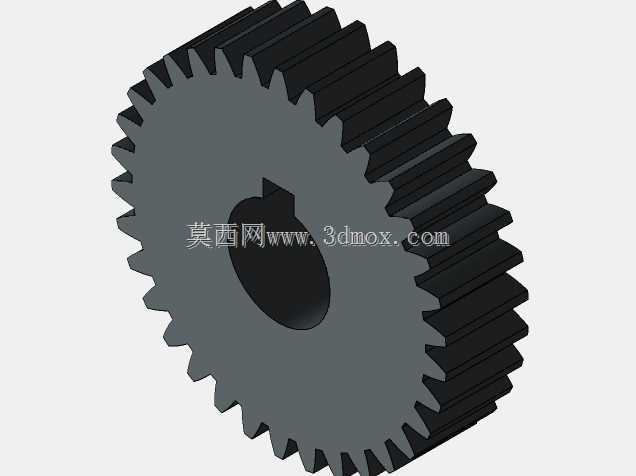

　　否则会出现啮合异响、齿面异常磨损甚至无法啮合的问题。建模过程中对内部的减速齿轮、单向离合器结构都做了完整还原，可直接用于启动系统的运动仿真验证，也可作为维修替换件测绘、改装件开发的参考基准，帮助结构工程师快速完成安装位校核、干涉检查等前期设计工作，减少实物试装的迭代次数。
