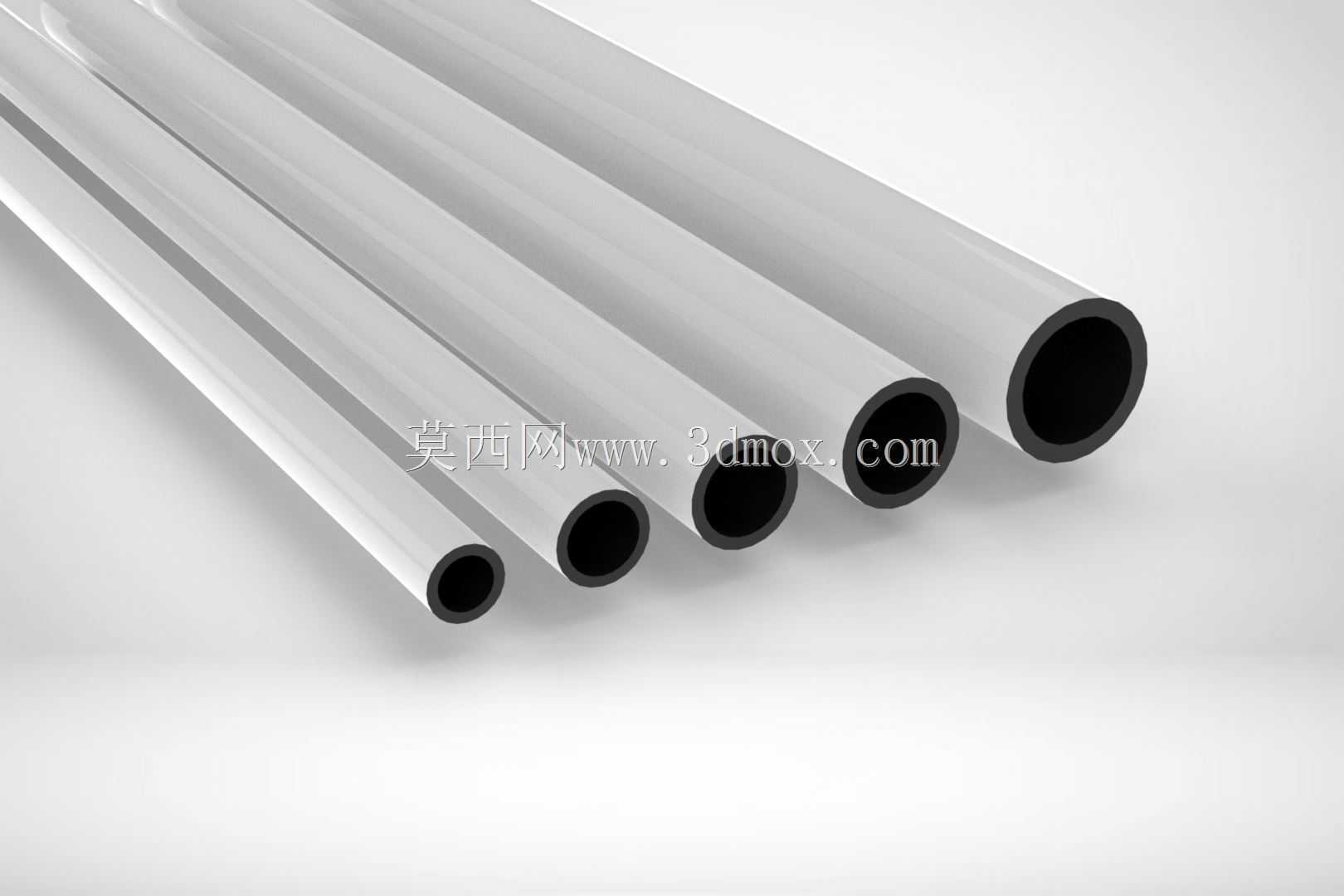

多规格GueriTech PEX卡套管件结构设计

　　这套卡套管件主要面向民用给排水、家装冷热水输送、小型化工流体输送、暖通管路布设等场景做配套设计，日常做设备管路改造、家装水路施工、实验台流体回路搭建时，经常会遇到不同通径管路并行布设的需求，这套覆盖3/8、1/2、5/8、3/4、1英寸通径的卡套管，刚好能覆盖绝大多数中小通径流体输送的选型需求，不用单独针对每个通径单独找适配件，能大幅减少选型阶段的匹配工作量。从实际使用角度看，PEX材质本身具备不错的抗蠕变性能，长期输送温水工况下不会出现普通硬管的应力开裂问题，卡套式的连接结构不需要在管端做套丝、热熔处理，现场安装时只需要把管端切平，插入卡套接头后锁紧螺母就能完成密封，对现场施工的工具要求很低，哪怕是狭小空间内的管路改造，

　　也不需要携带大型热熔设备，徒手配合普通扳手就能完成装配。设计阶段首先考虑的是不同通径管路的壁厚一致性，所有规格的管材都按照1.6MPa的额定工作压力做壁厚校核，保证不同通径的管路在同压力等级的流体回路里可以混用，不会出现某一个通径的管壁承压能力不足成为整个回路的薄弱点；其次卡套配合的管端外径公差严格控制在±0.1mm以内，和标准卡套接头的配合间隙刚好能让卡套刃口均匀切入管壁，不会因为公差过大出现密封失效，也不会因为公差过小导致装配时插装阻力过大。外形尺寸上，每个规格的管材都做了统一的端部倒角处理，倒角角度15度，长度3mm，安装时能顺利导入卡套接头的内部密封圈位置，不会刮伤密封圈导致渗漏；管材外表面做了哑光处理，

　　避免现场布设时反光影响施工人员对位，内壁做了光滑度处理，流体输送时的沿程阻力比普通镀锌管低30%左右，长期使用也不容易结垢。安装边界方面，所有规格的管材最小弯曲半径都控制在管材外径的8倍，现场布设时不需要额外增加弯头就能完成小角度转向，减少管路接头的使用量，也就降低了整个回路的渗漏点；管材的线性膨胀系数和常用的PPR管路接近，长距离布设时预留的伸缩缝参数可以直接沿用现有PPR管路的施工规范，施工人员不需要重新学习安装参数。做三维建模的时候，每个规格的管材都单独做了参数化特征，后续如果需要调整壁厚、长度参数，只需要修改对应参数就能快速生成新的模型，不用重新绘制草图，也方便后续做管路装配干涉检查时，直接调用对应规格的模型装配到整体设备的管路回路里，提前排查安装时会不会和周边结构件出现碰撞。
