剪叉式气动液压升降作业平台结构

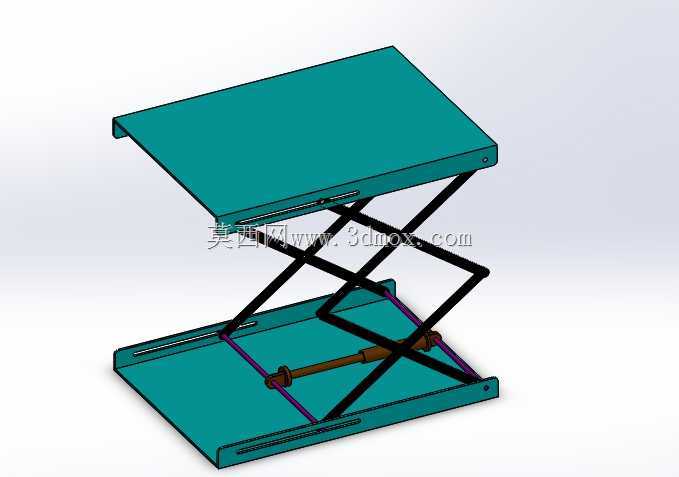

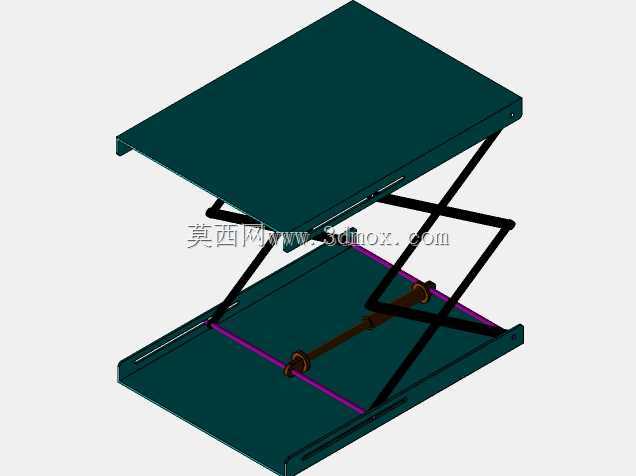

　　在车间小件物料转运、工位高度适配、轻型工装举升的场景里，这类剪叉式升降结构的应用覆盖度非常高，不同于大吨位重载升降台，这款结构主打小行程、轻载荷的工位级举升需求，适配机加工工位的工件高度调整、装配线旁的物料托举、检测工位的载物台升降等场景，不需要配套大流量液压站或者复杂的电气控制回路，部署灵活度很高。从结构设计逻辑来看，这款剪叉机构采用双层交叉臂布局，相比单层剪叉，同等收拢高度下能获得更大的升降行程，上下平台的滑槽配合臂端的滚轮结构，能将升降过程中的滑动摩擦转化为滚动摩擦，大幅降低驱动阻力，减少臂架与滑槽的磨损量，延长结构使用寿命。驱动端采用气缸直连两侧剪叉臂的铰接点，也可根据现场动力源情况替换为液压缸，驱动件沿底座平台横向布置，

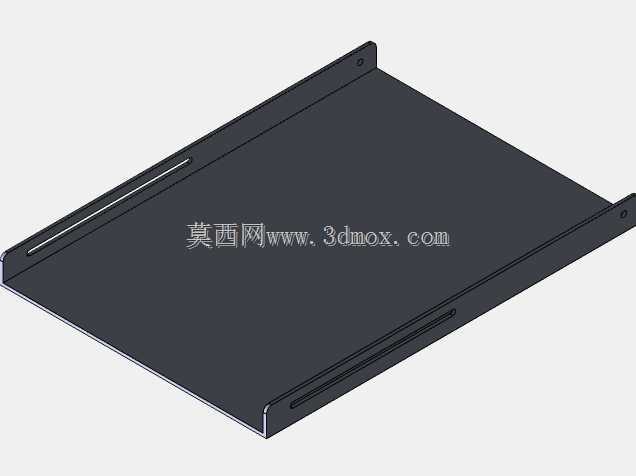

　　不会额外占用平台的垂直安装空间，收拢状态下整体结构厚度可控，能嵌入到现有工作台面下方，不需要对原有工位布局做大规模改造。上下平台均采用平板式承载面设计，台面边缘做了折边加强处理，避免薄板承载时出现翘曲变形，用户可根据实际载物需求在台面上加装定位夹具、防滑垫或者输送辊道，拓展不同的使用功能。安装边界方面，底座预留了标准安装孔位，可直接通过螺栓固定在地面或者设备机架上，不需要额外做混凝土基础，平台的长宽尺寸适配常规工位的操作范围，不会占用过多车间通道空间，升降过程中剪叉臂的运动轨迹完全在上下平台的投影范围内，周边不需要预留过大的安全避让距离，适合在空间紧凑的生产单元内部署。结构的铰接点全部采用销轴配合耐磨衬套的设计，

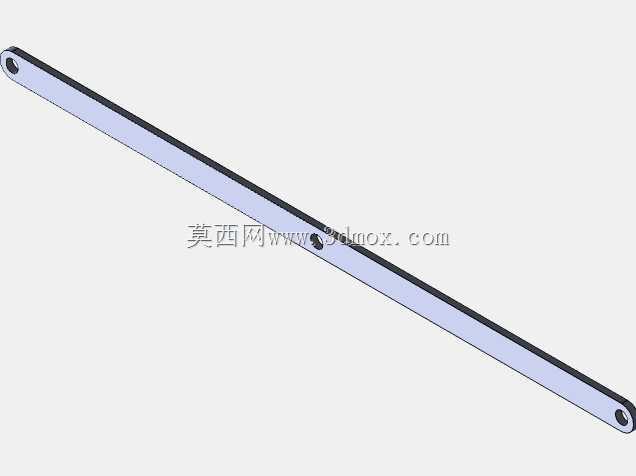

　　日常维护只需要定期加注润滑脂即可，没有复杂的易损件，后期运维成本很低，驱动端的行程与平台升降高度做了匹配设计，气缸全伸时平台达到最高举升位置，全缩时完全收拢，不需要额外加装复杂的行程限位结构，降低了整体的制造成本与调试难度。在建模过程中，所有铰接位置的配合间隙都按照实际机加工的公差要求做了预留，剪叉臂的截面尺寸根据轻载工况做了优化，在保证结构刚性、避免举升过程中出现侧向晃动的前提下，尽可能降低整体结构自重，减少驱动件的负载，提升动作响应速度。
