卧式带爬梯金属储料罐体结构设计

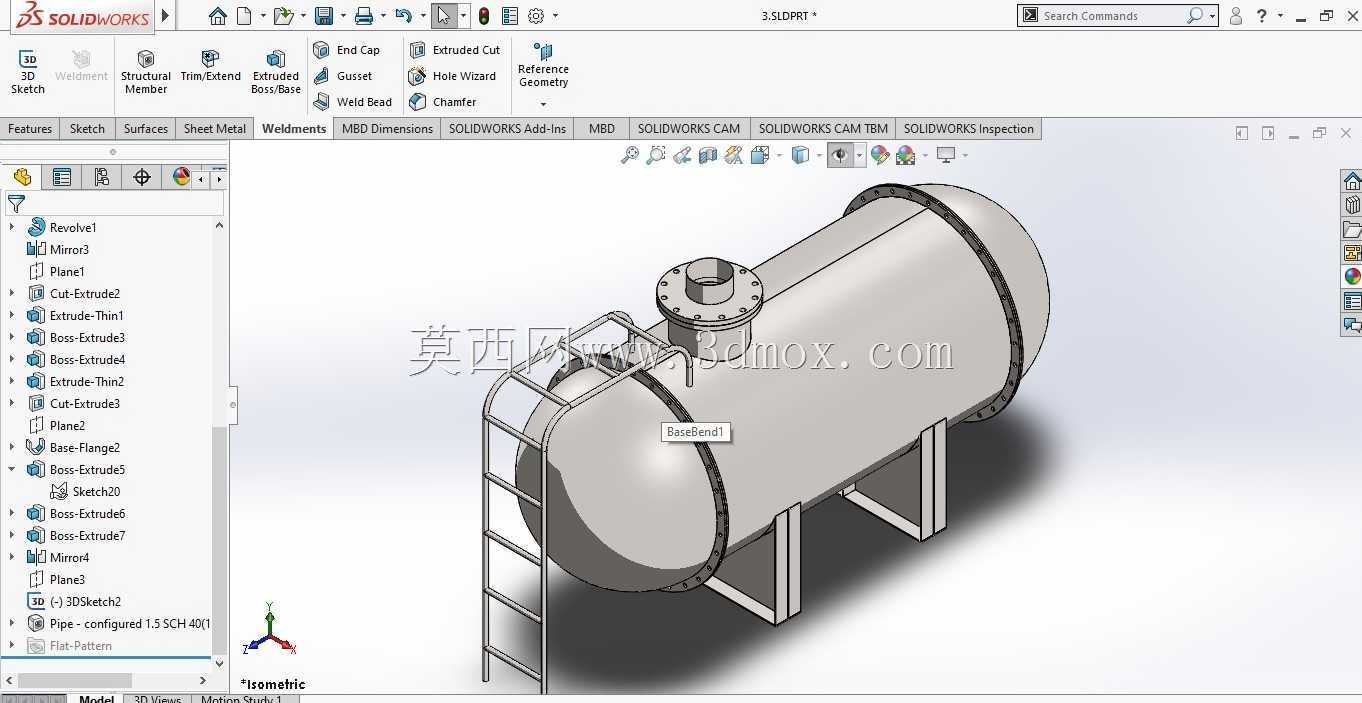

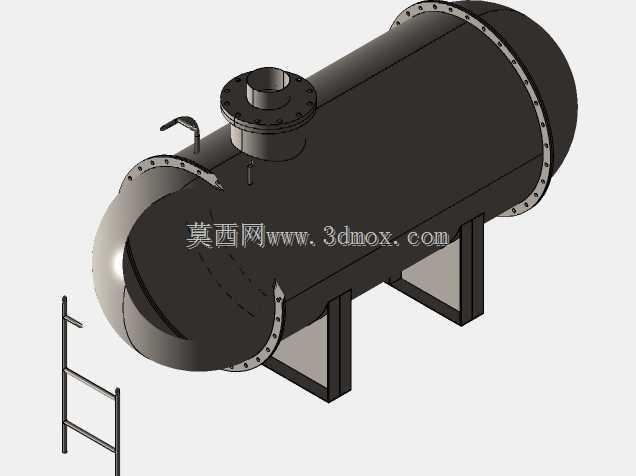

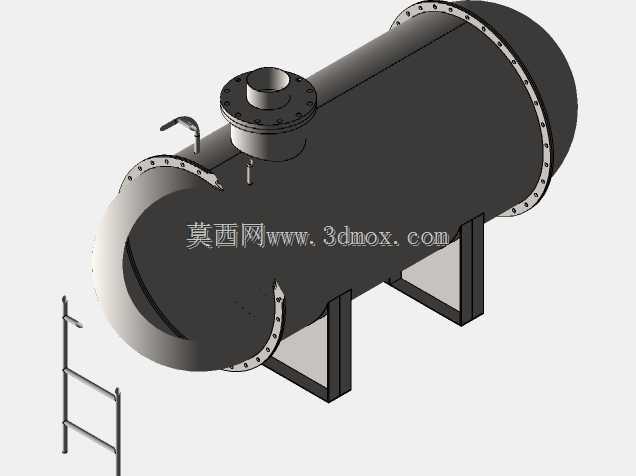

　　这款卧式金属储罐主要面向中小型化工原料暂存、车间切削液集中存储、粮油加工环节物料中转等场景使用，区别于立式储罐的高位布置要求，卧式结构可适配层高受限的厂房内部安装，也可直接布置在户外硬化地坪上，无需额外搭建高位操作平台。罐体主体采用金属板材卷制焊接成型，两端采用标准椭圆封头结构，相比平封头可承受更高的内部静压力，降低长期使用过程中封头变形渗漏的风险，罐体顶部设置带法兰连接的人孔与进料接口，人孔周边预留螺栓孔位，可匹配快开盲板或者承压法兰盖，满足不同密封等级的使用需求，进料口位置偏离罐体中心轴线，可减少进料时物料对罐体内壁的直接冲刷，延长罐体使用寿命。侧面配置的焊接直爬梯直接与罐体外壁焊接固定，爬梯踏步采用防滑圆钢弯折成型，

　　爬梯与罐体连接位置额外加焊加强筋板，避免人员攀爬时连接处应力集中造成焊缝开裂，爬梯顶端延伸至人孔操作位旁，方便操作人员登顶完成检修、进料口操作等作业。罐体底部采用两个对称布置的鞍式支座，支座采用钣金折弯焊接成型，支座与罐体接触位置做圆弧贴合处理，增大接触面积降低局部压强，支座底板预留地脚螺栓安装孔，可直接通过膨胀螺栓固定在硬化混凝土地基上，安装时需保证两个支座的水平度偏差控制在允许范围内，避免罐体放置后出现局部应力集中。设计过程中优先考虑加工工艺的可行性，罐体卷制环节预留焊接余量，封头与筒体对接处开坡口保证焊透，爬梯与罐体的焊接采用连续角焊缝，焊后做打磨处理去除焊渣与飞溅，整体结构无复杂异形曲面，常规钣金加工、

　　焊接设备即可完成生产制造，无需特殊定制工装。罐体的安装边界需预留侧面爬梯的操作空间，以及两端封头的检修空间，顶部人孔位置需预留至少一人高度的操作空间，方便后续开盖检修、清理罐内残留物料，整体结构兼顾了加工便利性与现场使用的实用性，可根据实际存储物料的特性调整板材厚度与密封件材质，适配不同介质的存储需求。
