锅炉水位控制装置三维结构设计

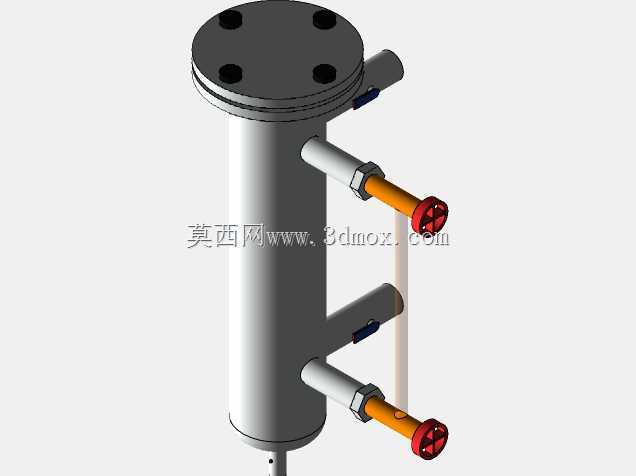

　　在工业蒸汽供应、小型热力站以及民用集中供热的锅炉运行场景中，水位稳定是保障设备安全与热效率的核心前提，这套水位控制结构正是针对立式小型锅炉的液位管控需求设计，可直接集成在锅炉筒体侧部，无需额外搭建复杂的外置液位架，适配多数立式承压锅炉的安装接口。从结构布局来看，主体采用立式圆柱筒体作为液位检测与执行的集成载体，顶部采用带螺栓孔的法兰端盖做密封，四个均布的螺栓孔可直接与锅炉本体的对应接口对接，密封面预留的垫片安装槽能保证承压状态下无蒸汽泄漏，适配0.6-1.2MPa的常规低压锅炉工作压力。筒体侧部分上下两层布置液位检测与执行接口，上层接口对应锅炉的高液位警戒位，下层接口对应低液位补水触发位，两个接口均采用外螺纹加活接螺母的连接形式，

　　可直接对接锅炉筒体的预设管嘴，安装时无需现场焊接，降低现场施工的动火风险。每个接口配套的带红色手轮的截止阀可单独切断通路，方便后期检修液位检测组件时无需排空锅炉整体存水，减少运维停机时间。设计过程中充分考虑了锅炉运行时的水汽扰动问题，筒体内部设置了缓冲挡板，避免锅炉内沸水翻腾导致的液位检测误判，让水位检测信号更稳定，不会因为水面波动频繁触发补水阀动作，延长给水阀的使用寿命。安装边界方面，整体结构突出锅炉筒体的长度控制在200mm以内，不会占用锅炉周边过多的操作空间，上下两个接口的中心距根据常规小型锅炉的水位波动区间设置为180mm，覆盖了从低液位报警到高液位停泵的全区间水位差，筒体底部设置的排污口可定期排出沉积在筒体内的水垢与杂质，

　　避免检测通路堵塞。这套结构的核心作用是实时监测锅炉内的实际水位，当水位低于设定下限值时联动给水系统启动补水，当水位达到上限值时切断给水通路，避免水位过高导致蒸汽带水、降低蒸汽品质，也能防止水位过低造成锅炉干烧、引发设备安全事故，整体结构没有复杂的电子元件，纯机械结构的可靠性更高，适配工况相对恶劣、运维条件有限的小型供热站点使用。建模过程中所有管路接口的尺寸均遵循通用管路法兰与螺纹连接标准，可直接对接市面上多数常规规格的小型立式锅炉，不需要额外做转接件设计，结构上的圆角与壁厚过渡都做了应力释放处理，避免长期承压运行出现应力开裂的问题。
