车辆底盘承载式梯架结构三维设计

　　在商用车、专用作业车以及非道路移动机械的底盘开发环节，梯架式底盘结构是应用范围极广的承载基础形式，这类结构的核心作用是为动力总成、行驶系统、上装作业装置以及附属部件提供统一的安装基准，同时承担车辆行驶过程中来自路面的冲击载荷、动力输出的反扭载荷以及上装设备的静动载荷，其结构合理性直接决定整车的承载能力、行驶稳定性与部件使用寿命。不同于承载式车身的一体化结构，梯架底盘的独立框架属性让它具备极强的改装适配性，不管是轻型货运车辆、工程作业车辆还是小型特种装备，都可以基于标准化的梯架结构快速完成上装匹配，大幅缩短整车开发周期。

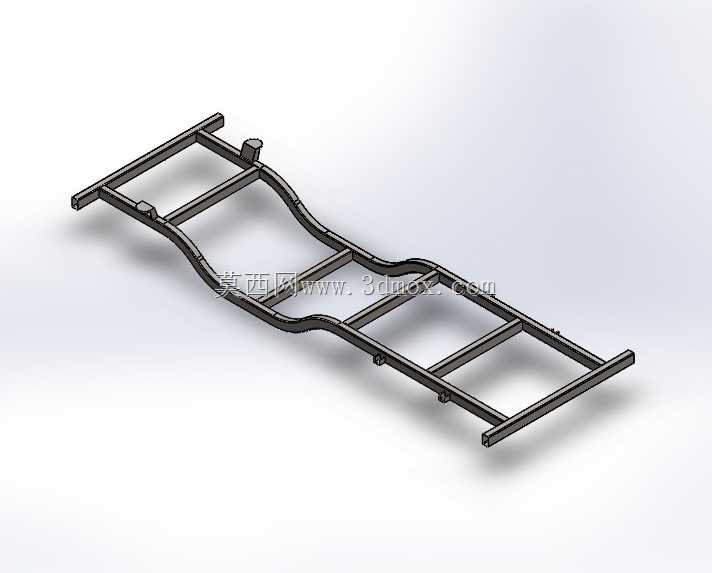

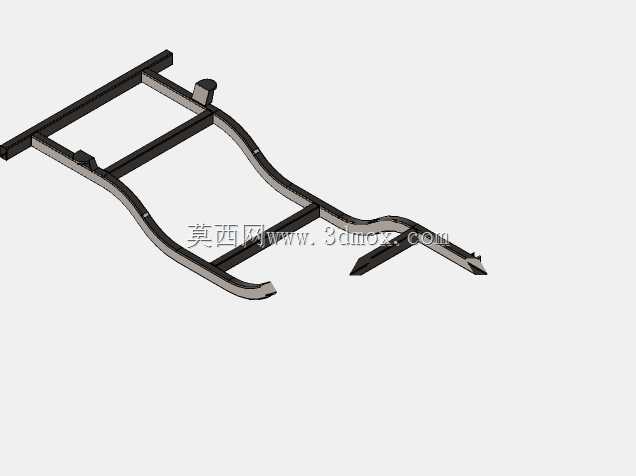

　　从结构功能特性来看，这款梯架采用双平行纵梁搭配多组横向支撑的经典构型，两根纵向主梁是核心承力构件，沿车辆前后走向布置，截面采用抗弯性能优异的槽型或矩形结构，根据不同位置的载荷分布做了变截面设计——在动力总成安装区域、后桥承载区域做了截面加强，在乘员舱下方区域做了下沉式弧度处理，既可以降低整车重心高度，也能为传动轴、排气系统等走行部件预留足够的布置空间，避免部件之间出现运动干涉。横向支撑构件按照等强度原则分布在纵梁之间，除了承担连接两根纵梁、保证框架整体扭转刚度的作用外，不同位置的横梁还直接作为发动机悬置、变速箱支架、燃油箱固定座、板簧吊耳的安装基体，每一处横梁的位置都经过载荷校核，确保集中载荷能够均匀分散到两根纵梁上，避免局部应力集中导致的结构开裂。

　　在设计思路层面，这款梯架的建模过程完全遵循整车总布置的边界要求开展，首先确定的是前后轮距、轴距以及整车质心的允许范围，以此反推纵梁的总长度与横梁的分布间距：前端预留出保险杠、转向机构的安装空间，中段匹配动力总成的外形轮廓做避让弯折，后段根据上装设备的安装需求预留标准化的安装孔位。纵梁的弯折弧度经过反复校核，既保证最小离地间隙满足车辆通过性要求，也让弯折处的过渡圆角足够大，避免冷弯成型过程中出现材料应力集中，同时在弯折区域额外增加了加强衬板，提升该区域的抗疲劳强度。所有安装孔位的位置度公差严格控制在装配允许范围内，孔位周边做了凸台加强处理，避免螺栓紧固时出现局部压溃变形。

　　从安装边界与尺寸适配角度来说，这款梯架的宽度方向尺寸匹配常规轻型车辆的轮距要求，两侧纵梁的外侧预留了侧踏板、燃油箱、蓄电池舱的安装空间，纵梁上下翼面的孔位采用标准化间距设计，能够适配不同型号的板簧悬架、驾驶室悬置以及上装固定支架，不需要对纵梁做二次打孔加工即可完成大部分通用部件的装配。纵梁前端的牵引装置安装位、后端的拖挂装置安装位都做了局部加强，能够满足额定牵引载荷下的强度要求。在装配逻辑上，这款梯架的所有构件都采用栓接加焊接的混合连接方式，横梁与纵梁的连接位置采用角焊缝满焊，关键受力位置额外增加三角加强筋，既保证框架的整体刚性，也方便后期维修时对局部损伤构件进行更换。

　　实际应用场景中，这类梯架结构能够适应多种复杂工况，在非铺装路面行驶时，梯架的扭转刚度可以抵消路面不平带来的车架扭转变形，避免安装在梯架上的精密部件因为过度形变出现损坏；在重载作业场景下，纵梁的等强度设计能够让载荷均匀传递到整个车架结构，避免局部过载导致的车架变形。建模过程中对每一处连接节点的应力分布都做了模拟验证，确保在极限冲击载荷下，结构的形变位移量在允许范围内，不会出现部件卡滞、连接失效等问题。同时梯架的走线空间做了预留，纵梁内侧的空腔可以布置整车线束、制动管路，避免管路外露被飞石击打损坏，也让整车布置更加规整。
