本田思域Vtec发动机配套喷油器结构

　　这款喷油器适配3级Vtec本田思域6代发动机，作为燃油供给系统的核心执行部件，直接决定了缸内燃油雾化效果与空燃比控制精度，是民用小排量高转自然吸气发动机动力输出平顺性、燃油经济性表现的关键影响部件。在实际装车场景中，该部件安装于进气歧管对应的喷油器安装位，前端喷嘴伸入进气道靠近进气门背侧位置，后端通过快插接头与燃油分配轨连接，电气接插件与发动机ECU控制线束对接，接收ECU发出的喷油脉宽信号，精准控制单次喷入进气道的燃油量，配合进气冲程的气流实现燃油与空气的充分混合，为气缸内燃烧提供符合工况要求的混合气。

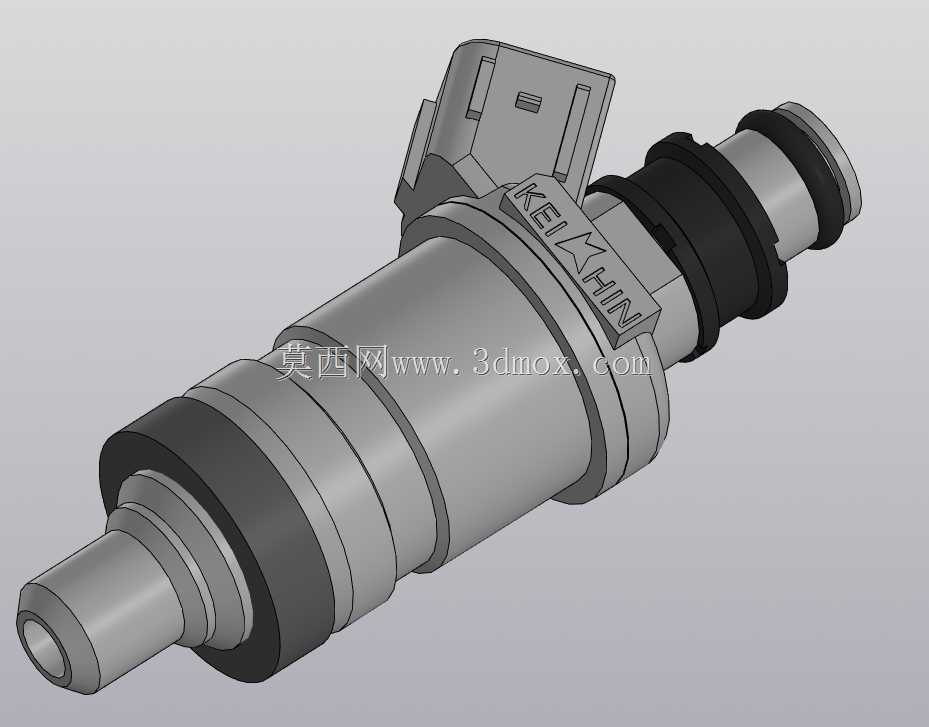

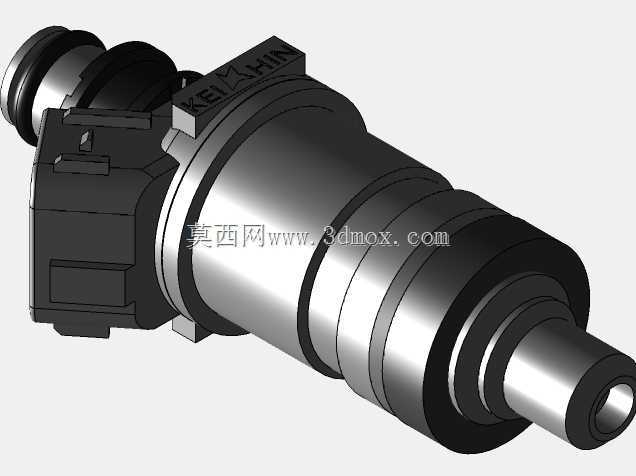

　　从结构设计来看，整体采用柱式同轴布局，主体为金属壳体结构，上部集成了电气接插件与燃油进油通道，接插件采用防呆卡扣设计，避免维修装配过程中出现插反、松脱的问题，壳体表面印有品牌标识，方便配件核验与选型匹配。中部为电磁阀核心驱动区域，通过电磁线圈的通断控制针阀的抬升与落座，实现喷油动作的快速通断，响应速度可满足高转工况下的高频喷油需求。壳体上设置的多道环形密封槽用于安装橡胶密封件，其中靠近燃油进油端的密封件用于隔绝燃油分配轨与安装座之间的间隙，避免燃油泄漏；靠近喷嘴端的密封件用于隔绝进气道与外部环境，防止未计量的空气从安装间隙进入进气道导致空燃比失准，同时也能阻隔进气道内的油污、积碳渗入喷油器安装座造成卡滞。喷嘴端设置的金属垫环用于控制喷油器的安装插入深度，保证喷嘴与进气门的相对位置符合设计要求，避免燃油喷射角度偏移导致的壁面湿油、积碳堆积问题。

　　从安装边界来看，整体径向最大尺寸为密封件安装位置的外径，轴向长度覆盖从燃油轨安装面到喷嘴前端的全部尺寸，安装时需要保证喷油器轴线与安装孔轴线同轴，避免偏装导致密封件被切边损坏，密封件装配前需涂抹少量硅基润滑脂，降低装配阻力同时提升密封耐久性。在建模还原过程中，需要重点保证接插件针脚定义位置、密封槽的尺寸公差、喷嘴喷孔的角度与位置与实物一致，这些参数直接影响后续装配干涉检查、流体仿真分析的结果准确性，对于发动机改装、维修配件开发、教学演示类的三维设计工作有较高的参考价值。该结构的设计充分考虑了民用乘用车发动机舱的紧凑布局需求，在有限的空间内集成了燃油通断、精准计量、密封隔离、电气连接的全部功能，同时兼顾了装配便利性与长期使用的可靠性，橡胶密封件的耐油、耐高温特性可适配发动机舱内的复杂工作环境，垫环的硬度与平面度要求保证了长期使用后安装位置不会出现偏移，避免喷油精度下降。
