四缸摆动活塞式动力装置结构设计

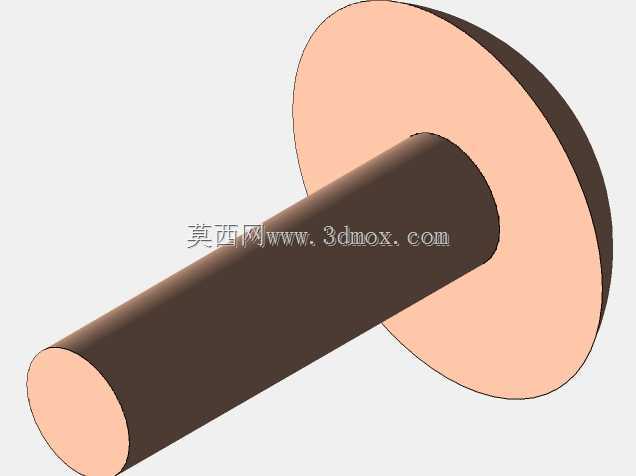

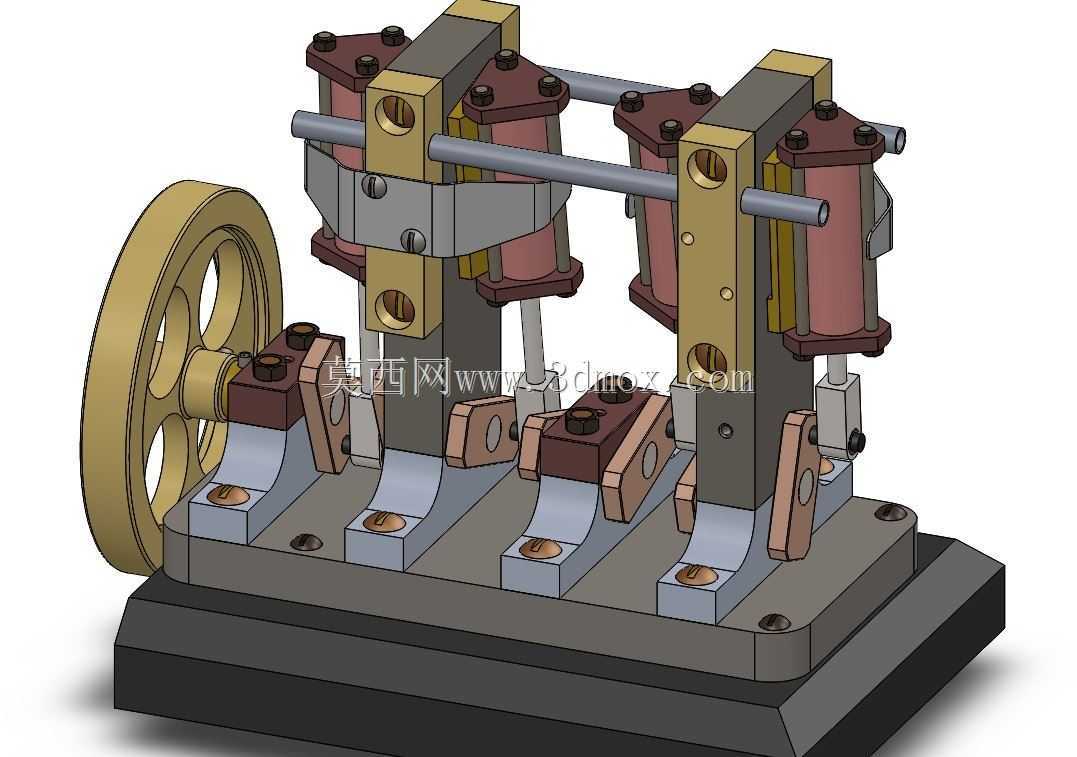

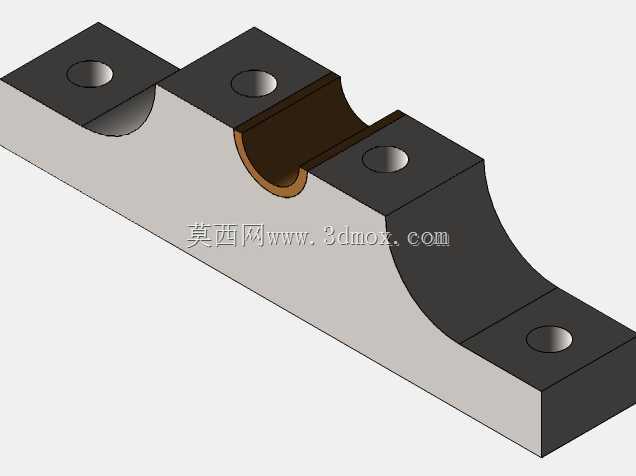

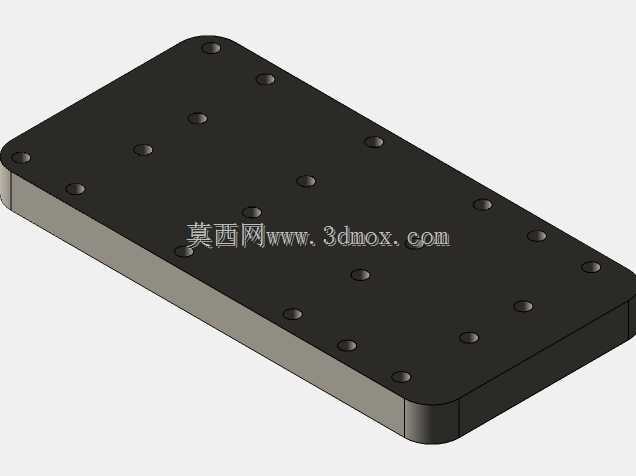

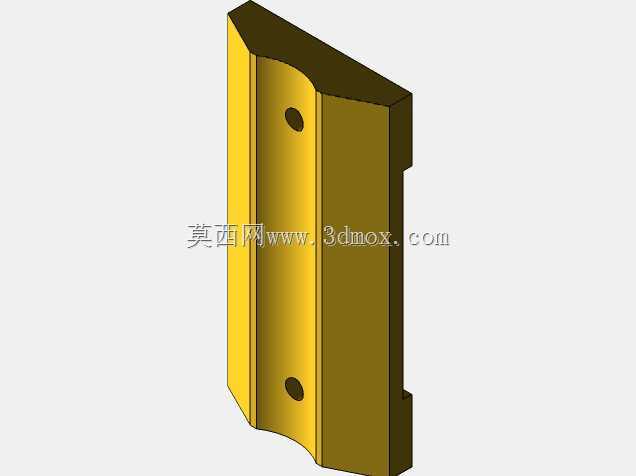

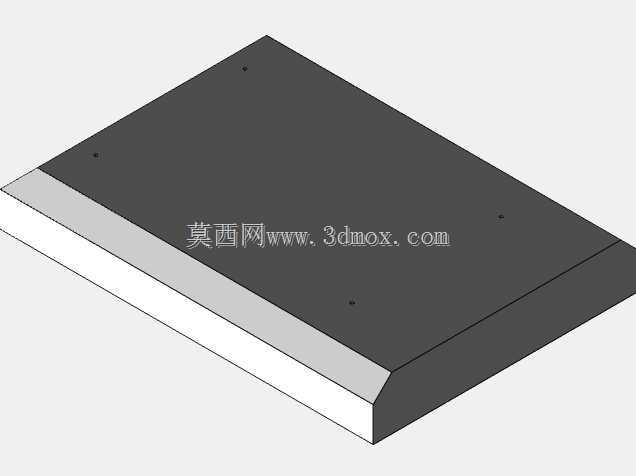

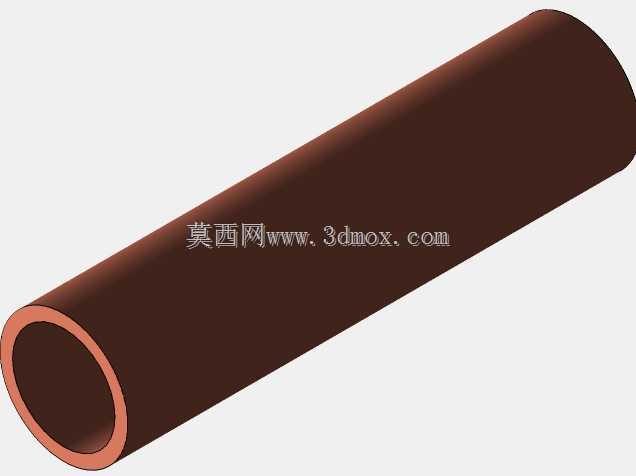

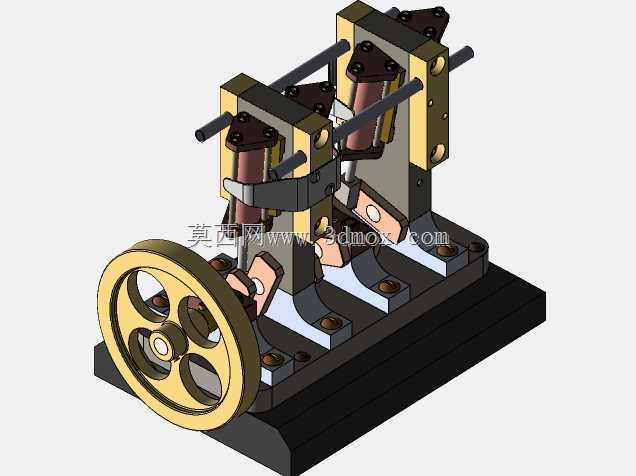

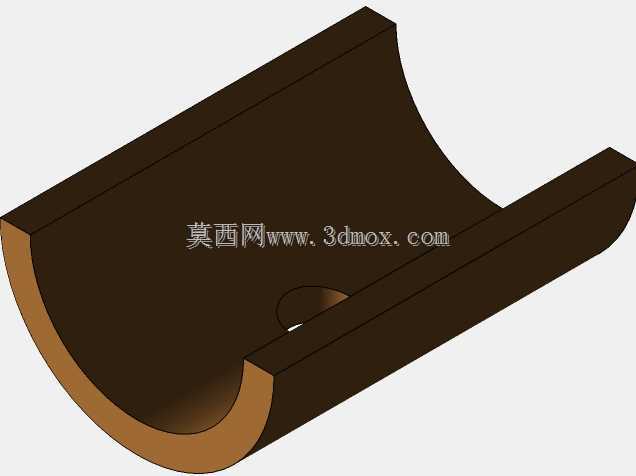

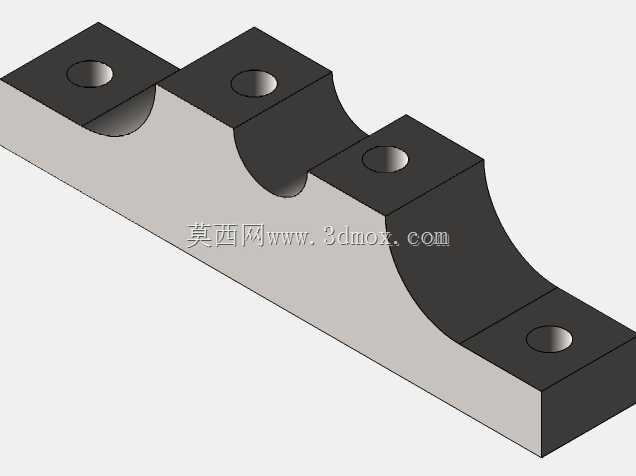

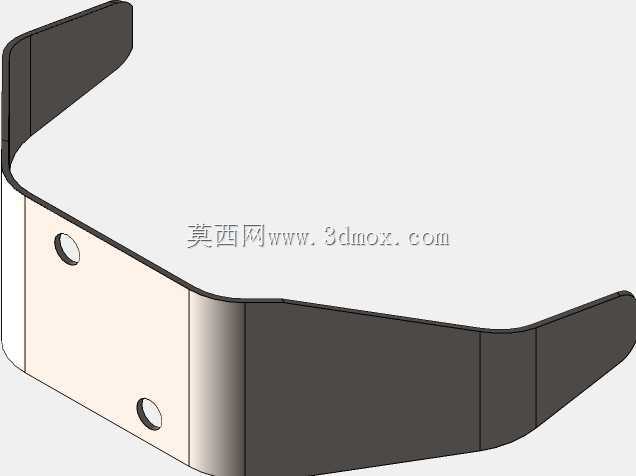

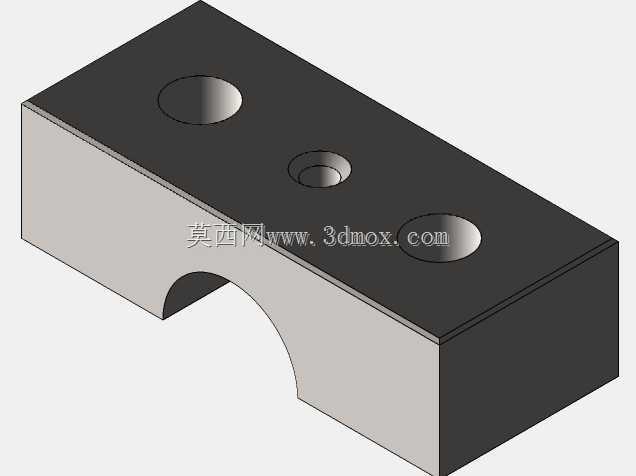

　　这款四缸摆动活塞动力结构，主要面向小型动力输出场景的结构验证与教学演示需求，可覆盖小型发电机组、便携动力单元、教学实验台架等场景的原理展示与结构参考，区别于传统往复式活塞结构，摆动活塞的运动路径更短，能够有效降低运动过程中的侧向摩擦损耗，对于小排量动力单元的效率提升有明确的结构优势。从设计思路来看，整体结构优先保证运动干涉的完全规避，缸体安装基座采用一体化铣削成型的设计思路，基座表面的安装孔位按照缸体排布、密封压装、端盖固定的不同功能做了分区排布，所有孔位的同轴度、孔距公差均按照常规机械加工的经济精度设定，不需要特殊定制加工工艺即可完成实物制作，能够大幅降低原型机打样的加工成本。基座的外形做了圆角过渡处理，

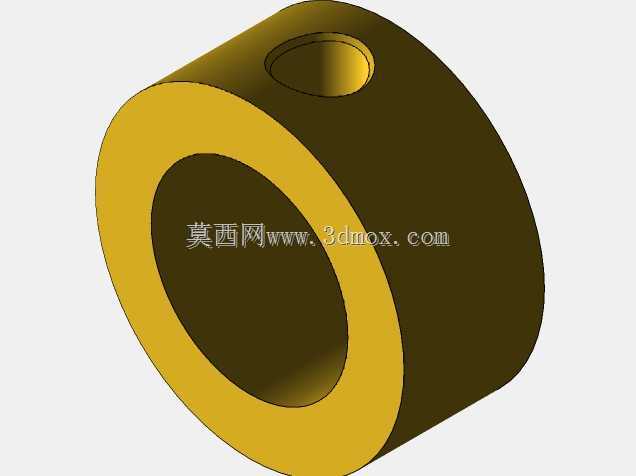

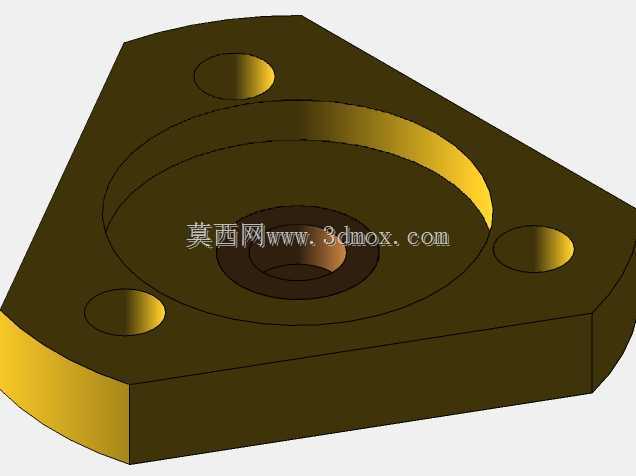

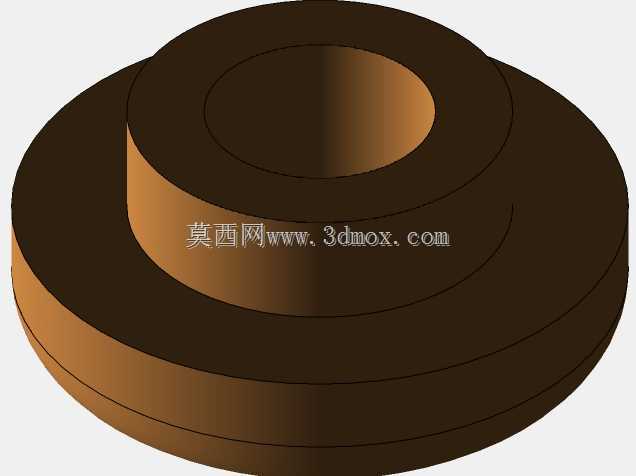

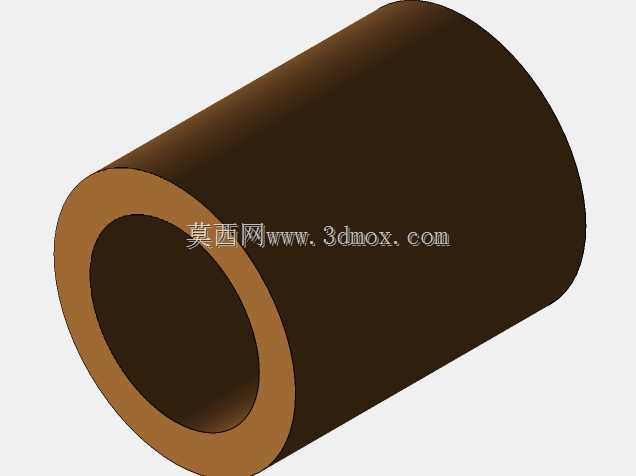

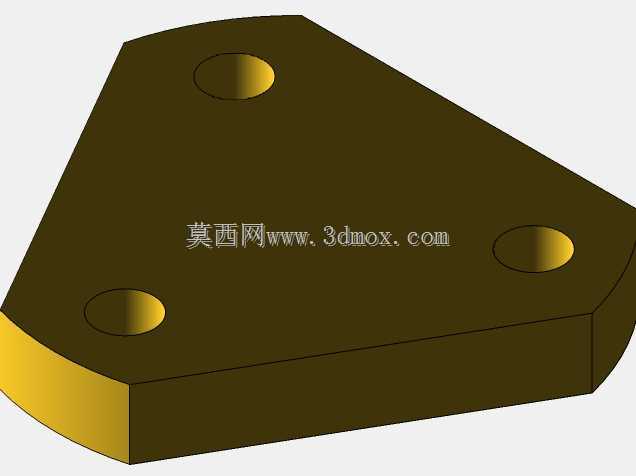

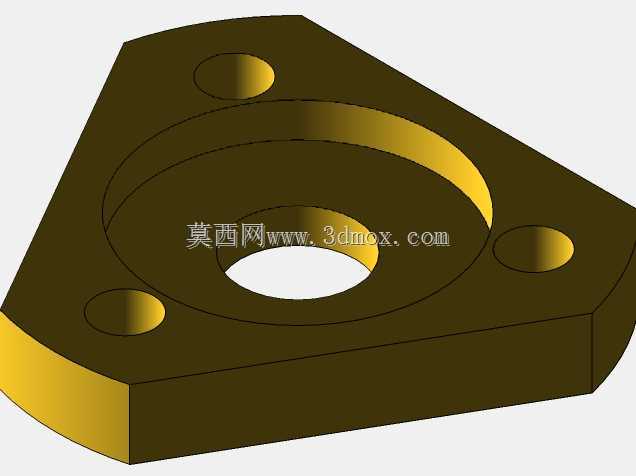

　　既避免锐边带来的装配安全隐患，也能在有限的安装空间内减少边角与周边管线、结构件的干涉风险，安装边界预留了足够的压装余量，端盖与基座的配合面采用平面密封结构，不需要额外设计复杂的密封槽，依靠平面加工精度即可满足低压工况下的密封需求。功能特性层面，四个摆动活塞按照对称相位排布，能够抵消单活塞运动带来的振动偏移，动力输出轴的受力更均匀，运转过程中的动平衡表现优于同排量单缸、双缸结构，不需要额外加装大尺寸平衡块即可实现平稳运转，对于缩小整体动力单元的体积有明显帮助。结构设计过程中，所有运动部件的配合间隙均按照常温工况下的金属热膨胀量预留，活塞与缸壁的配合间隙选取通用内燃机的经验值区间，既不会因为间隙过小导致热态卡滞，

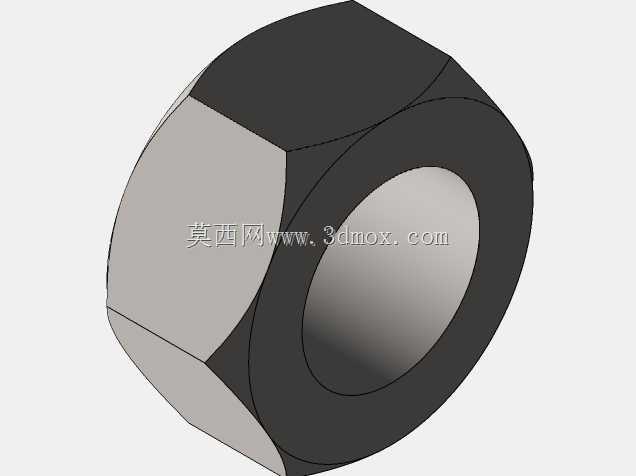

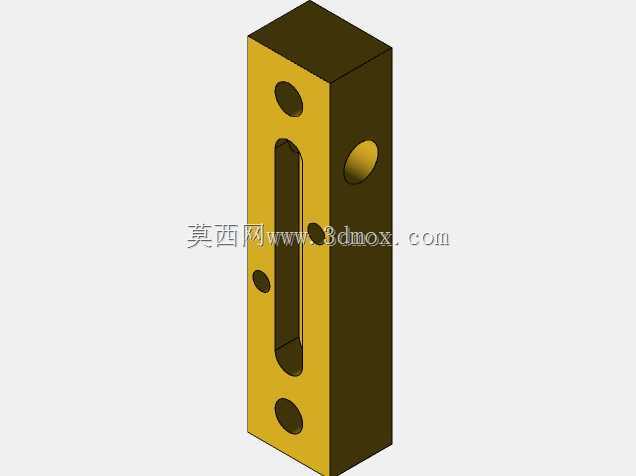

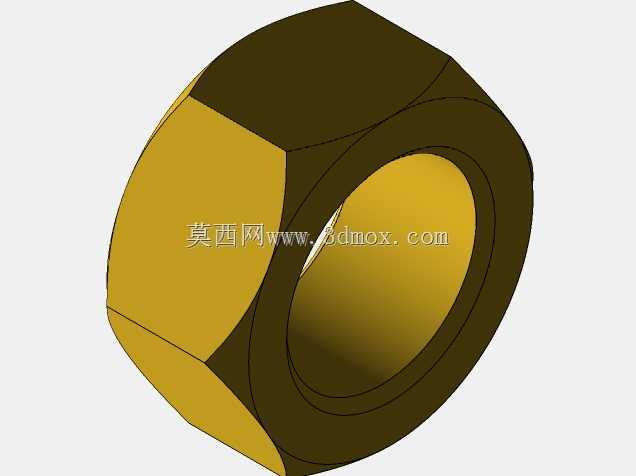

　　也不会因为间隙过大出现压力泄漏影响动力输出。基座上的固定孔位分为两类，一类是用于缸体组件与基座连接的螺纹孔，孔深按照螺纹直径的1.5倍设定，能够保证足够的连接强度，承受活塞摆动过程中的交变载荷；另一类是用于整个动力单元与外部机架连接的安装通孔，孔位排布采用对称矩形布局，适配多数通用实验台架、小型设备机架的安装孔距，不需要额外制作转接板即可完成固定安装。从实际应用角度出发，这套结构既可以作为机械原理教学的演示模型，帮助学习者理解非往复式活塞动力的运动逻辑，也可以作为小型动力设备原型开发的结构参考，设计者可以根据实际的排量需求、输出功率要求，等比例缩放各部件尺寸，调整活塞摆动角度、缸径参数来匹配不同的使用场景，结构中没有特殊的异形构件，

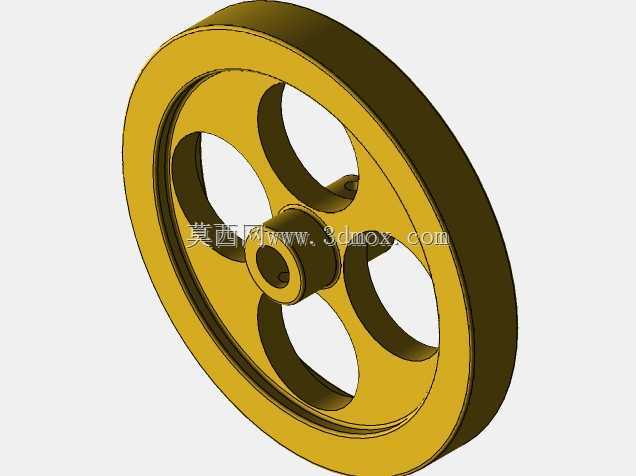

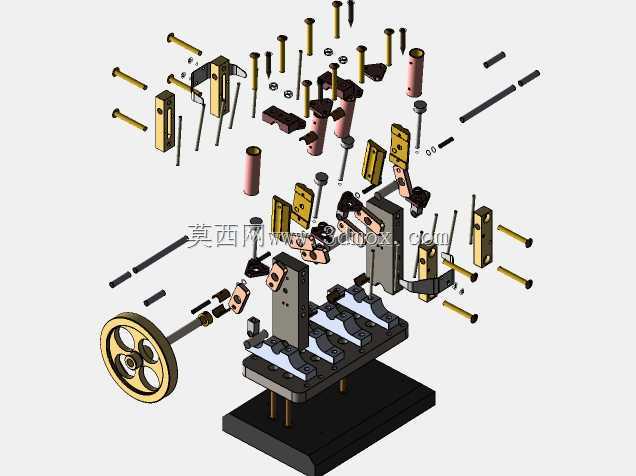

　　所有零件都可以通过常规的车、铣、钻工艺完成加工，装配流程也按照分层装配的逻辑设计，先完成单个活塞组件的装配，再依次装入基座缸腔，最后压装端盖、连接输出轴即可完成整机组装，不需要特殊的专用工装，装配难度较低，适合小批量原型试制与教学场景下的拆装练习。
