Scrambler摩托车全段排气系统结构设计

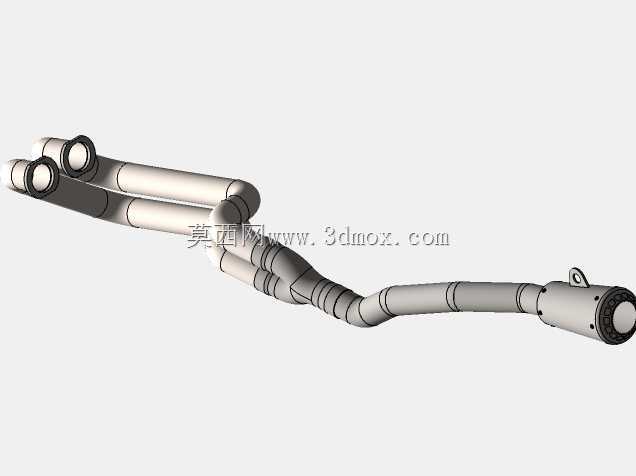

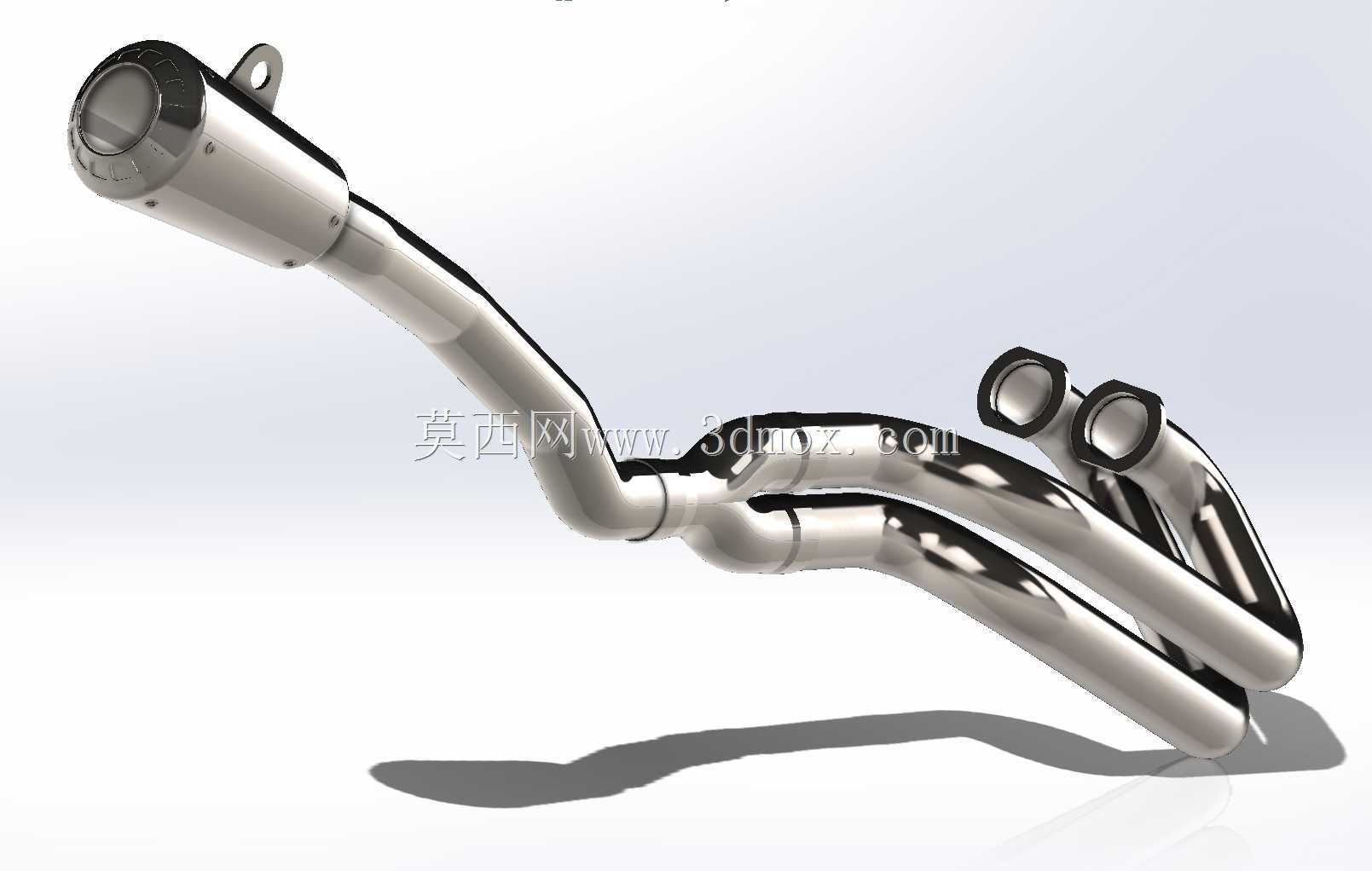

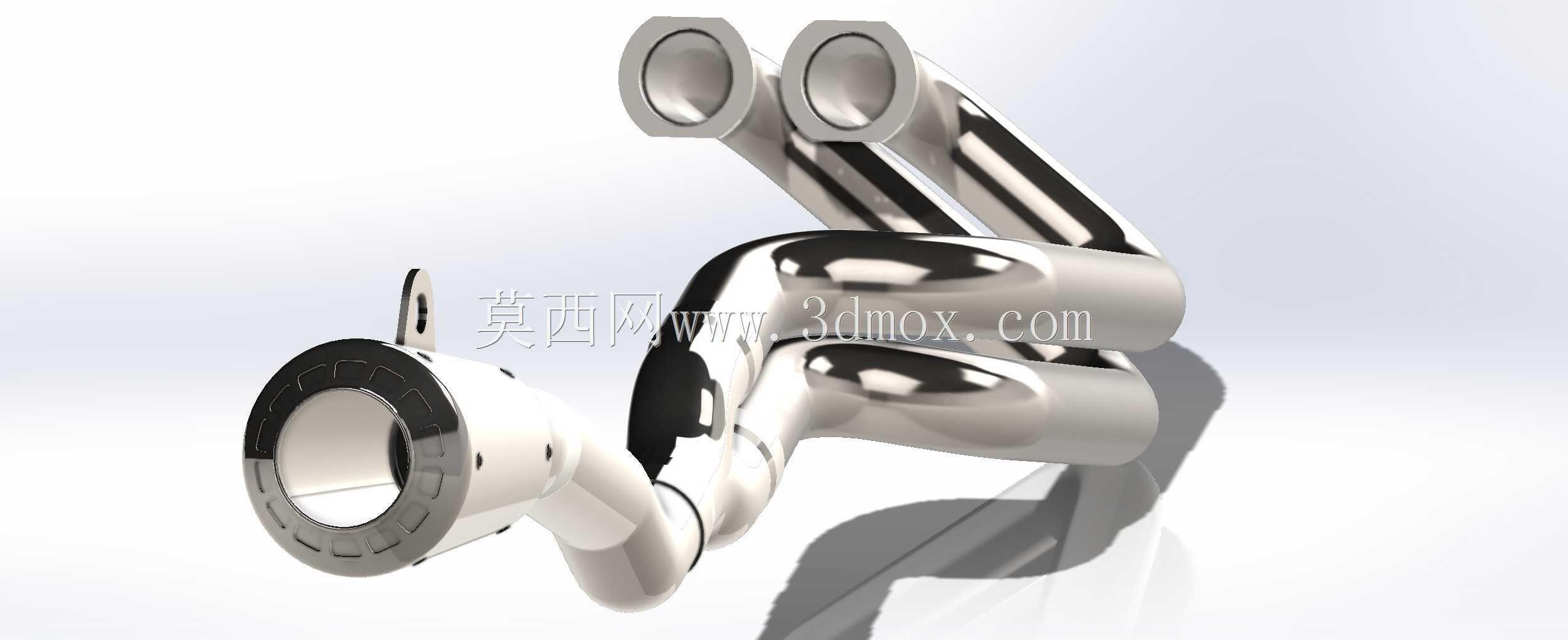

　　这套排气系统针对Scrambler风格摩托车开发，适配直列四缸发动机的排气输出需求，整体采用四出一的管路汇聚结构，从缸头排气口引出的四根等长歧管逐步收拢，最终汇入单出尾段消音结构，管路走向充分避让摩托车后摇臂、后减震器以及车架安装点位，不会在车辆极限压缩、转向过程中出现运动干涉。从实际应用场景来看，这类全段排气多用于复古攀爬类摩托车的改装与原厂配套，既需要满足日常道路行驶的排气背压要求，保证发动机中低转速区间的扭矩输出特性，也要兼顾非铺装路面骑行时的离地间隙，避免飞跳、颠簸过程中管路磕碰地面碎石或凸起障碍。设计过程中首先对缸头排气口的安装法兰做了定位基准匹配，四个法兰接口的孔位间距、密封面平面度完全对应原厂缸头的安装尺寸，

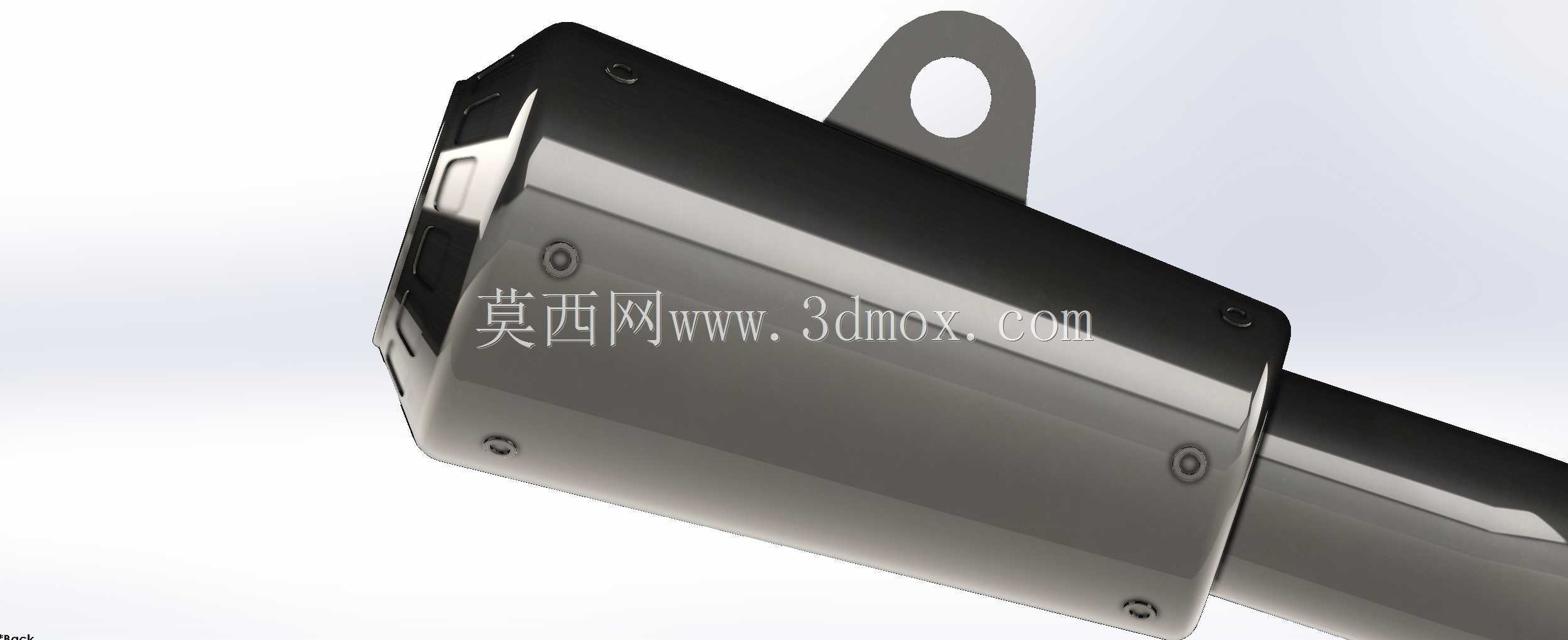

　　无需额外改装转接座即可完成对位安装；歧管段采用不等曲率的弯管设计，通过调整每一段管路的弯折角度与长度，让四个气缸排出的废气在汇聚段形成有序的气流脉冲，减少排气干涉带来的动力损耗，同时管路外壁做了顺滑过渡处理，没有突兀的截面突变，降低高速气流通过时的紊流噪音。尾段消音结构采用圆柱形筒体设计，筒体侧面预留了专用的安装吊耳，吊耳的安装孔位对应摩托车车架右侧的挂点，安装后筒体与后轮、侧盖的间隙控制在安全范围内，不会因为车辆运行中的震动出现摩擦碰撞；筒体进气端与汇聚管路采用套接密封结构，方便后期拆解维护，更换内部消音棉或者调整回压结构。整套排气的安装边界充分考虑了摩托车的整车布局，前段歧管贴近发动机的位置预留了氧传感器安装座，

　　能够匹配原厂电喷系统的信号采集需求，不会影响车辆的闭环控制逻辑；管路最低点的离地高度比同类型原厂排气提升了近15mm，更适合非铺装路面的骑行场景，尾段出气口采用斜切收口设计，在引导排气气流向斜后方排出的同时，避免气流直接吹向后轮或者挡泥板，减少骑行过程中卷起的泥水附着在排气表面。从结构强度角度来看，所有管路弯折处的壁厚都做了均匀性控制，弯管过程中没有出现管壁褶皱、变薄超差的问题，吊耳与筒体、管路的连接位置做了加强筋过渡，能够承受发动机运行带来的持续震动，不会出现长期使用后焊缝开裂的问题。
