本田摩托428规格40齿传动链轮结构设计

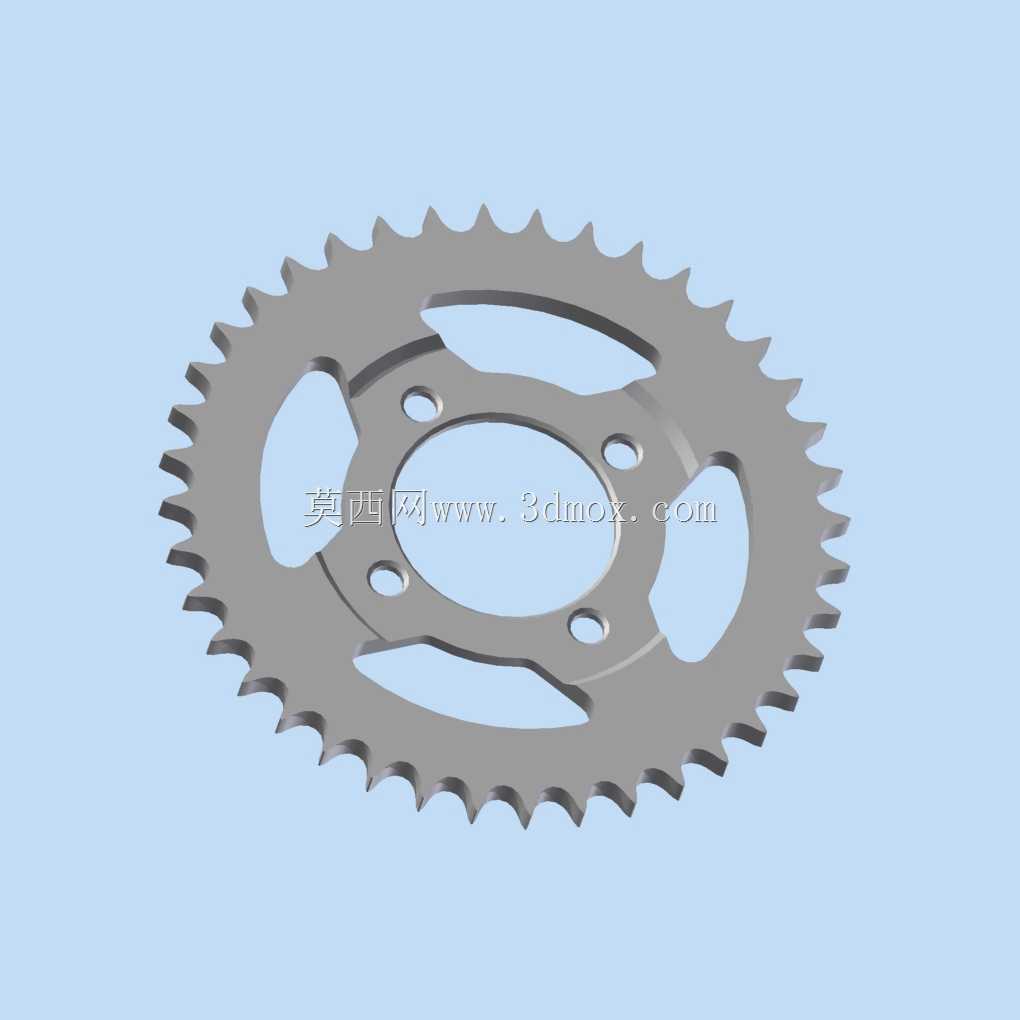

　　这款链轮适配本田系列跨骑车型的后传动端，匹配428规格传动链条，40齿的齿数设定对应日常通勤、轻度非铺装路面行驶的动力输出需求，在摩托车后传动系统中承担将发动机输出扭矩通过链条传递至后轮的核心作用，直接决定车辆的终传比，影响起步扭矩储备与高速巡航的转速区间。从结构设计来看，链轮采用分体式减重镂空布局，中心安装孔位与轮毂安装凸台的配合公差控制在IT7级，保证安装后同轴度偏差不超过0.05mm，避免高速转动时出现径向跳动引发的链条抖动、异常磨损问题。周向均匀分布的4个螺栓过孔位置度公差严格控制，适配对应车型轮毂的固定螺栓间距，安装时无需额外扩孔或调整，可直接对位装配。链轮的齿形采用GB/T1243规定的滚子链链轮齿廓设计，

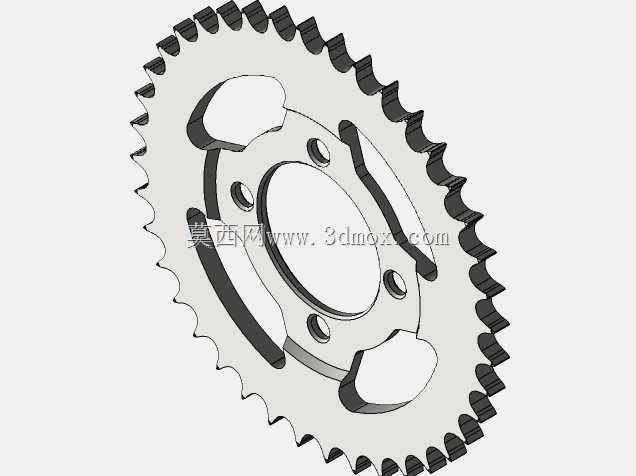

　　齿沟圆弧半径与428链条的滚子直径精准匹配，工作齿面的压力角经过优化，既保证链条啮合时的顺畅度，减少啮合冲击，又能避免链条在大扭矩输出时出现跳齿、脱链的情况。链轮本体的三个大尺寸镂空槽并非单纯为了减重，其位置经过动平衡校核，在去除多余材料降低簧下质量的同时，保证链轮整体转动惯量均匀，高速旋转时不会产生额外的离心振动，同时镂空结构能在行驶过程中带动气流穿过，带走链条与链轮摩擦产生的热量，降低长时间高负荷运转下的齿面温度，减少齿面退火磨损的风险。齿部的厚度设计兼顾强度与轻量化要求，齿根部位做了圆弧过渡处理，避免应力集中导致的齿根断裂问题，可承受日常通勤、急加速、轻度载重等工况下的冲击载荷。链轮的安装端面设计有0.2mm的浅定位止口，

　　与轮毂安装面贴合时能自动找正，降低安装时的对位难度，即使是维修人员手动装配也能保证足够的安装精度。在实际应用场景中，这类链轮除了适配原厂车型的替换维修需求，也可作为改装配件，通过调整齿数改变车辆终传比，满足不同使用场景下的动力特性调整需求，比如非铺装路面使用时可搭配更大齿数的链轮提升低扭输出，公路长途巡航时可搭配更小齿数的链轮降低巡航转速。
