哈斯HRT160小型数控转台结构设计

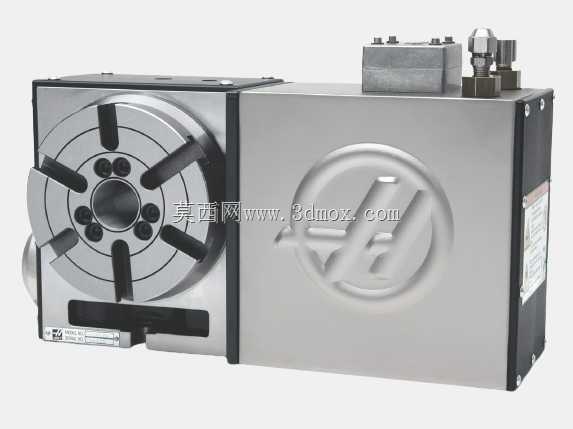

　　这款小型回转转台是数控铣床、加工中心实现多轴联动加工的核心配套附件，主要用于装夹工件完成分度回转、多面连续加工工序，在精密零件加工、模具制造、小批量复杂结构件生产场景中应用广泛，能够帮助三轴机床拓展加工维度，减少工件重复装夹的定位误差，提升加工精度与工序集中程度。从结构设计来看，该转台采用一体式箱体布局，主体承载外壳采用高强度铸铁材质，经时效处理消除内应力，保证长期运行的结构刚性与尺寸稳定性，盘面采用标准三爪卡盘安装接口，盘面均布的T型槽可适配不同规格的夹具、卡盘，满足异形工件、轴类、盘类零件的装夹需求。转台的中心高参数直接决定了配套机床的加工行程适配范围，160mm的盘面规格适配中小型立式加工中心的工作台尺寸，

　　安装时可直接通过底部定位键与机床工作台T型槽配合定位，连接螺栓孔位符合通用机床附件安装标准，无需额外制作过渡转接板即可完成装夹固定。传动结构采用大减速比蜗轮蜗杆传动副，63:1的传动比可保证伺服电机输出扭矩经放大后驱动盘面平稳回转，同时具备反向自锁特性，避免切削过程中盘面受切削力作用发生偏移，保障重切削工况下的回转精度保持性。130°/秒的最大回转速度可兼顾快速分度空行程效率与切削进给时的平稳性，既能够在工序切换时快速完成分度动作缩短辅助时间，也能在联动加工时实现平滑的进给运动，避免速度波动造成的加工表面振纹。转台侧面预留的液压、气动管路接口可配套实现盘面的自动夹紧松开，适配自动化加工单元的上下料需求，

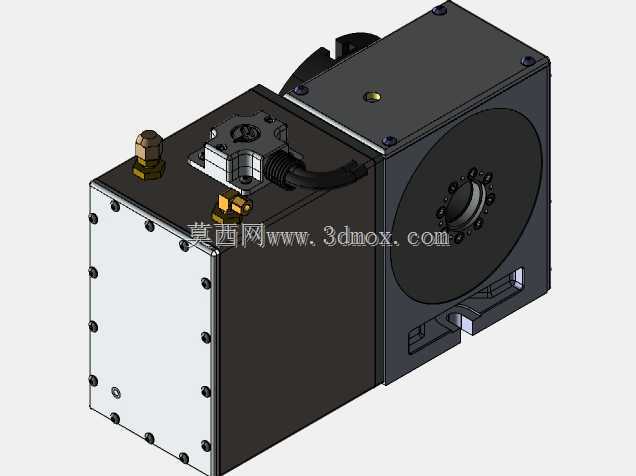

　　端盖处的旋转密封结构可有效阻挡切削液、金属切屑进入传动箱体内部，延长内部传动部件的维护周期。在三维建模过程中，该模型完整还原了转台的外部安装接口、盘面尺寸、连接孔位分布，可直接用于机床上下料仿真、多轴加工工艺布局验证、夹具干涉检查等场景，建模时对内部传动结构做了合理简化，同时保留了所有外部装配基准与安装边界尺寸，方便设计人员在做整线布局、夹具设计时直接调用参考，避免因安装尺寸不匹配造成的设计返工。
